Пример изображения высокогорного ледникового рельефа 1 page
Оглавление
Геодезические пункты... 4
Населенные пункты и отдельные строения.. 5
Примеры изображения населенных пунктов.. 7
Промышленные, сельскохозяйственные и социально-культурные объекты 13
Железные дороги и сооружения при них.. 18
Шоссейные и грунтовые дороги.. 20
Примеры сочетаний условных знаков дорожной сети.. 23
Гидрография.. 24
Объекты гидротехнические и водного транспорта.. 27
Объекты водоснабжения.. 32
Мосты и переправы... 34
Рельеф... 37
Растительность.. 43
Основные сельскохозяйственные угодья.. 51
Грунты и микроформы земной поверхности.. 55
Болота и солончаки.. 56
Примеры сочетания изображений растительности и грунтов.. 58
Примеры сочетания изображений сельскохозяйственных угодий 62
Границы и Ограждения.. 63
Образцы шрифтов надписей [250,251] 64
Образцы масштабов заложений.. 73
ШКАЛА.. 74
цветов красок, применяемых для печати топографической карты масштаба 1:10000. 74
Пояснения к условным знакам.. 75
ОБЩИЕ ПОЯСНЕНИЯ.. 75
ПОЯСНЕНИЯ К ЗНАКАМ ОПОРНЫХ ПУНКТОВ.. 76
ПОЯСНЕНИЯ К ЗНАКАМ НАСЕЛЕННЫХ ПУНКТОВ И ОТДЕЛЬНЫХ СТРОЕНИЙ.. 78
ПОЯСНЕНИЯ К ПРИМЕРАМ ИЗОБРАЖЕНИЯ НАСЕЛЕННЫХ ПУНКТОВ.. 79
ПОЯСНЕНИЯ К ЗНАКАМ ПРОМЫШЛЕННЫХ, СЕЛЬСКОХОЗЯЙСТВЕННЫХ И СОЦИАЛЬНО-КУЛЬТУРНЫХ ОБЪЕКТОВ.. 80
ПОЯСНЕНИЯ К ЗНАКАМ ЖЕЛЕЗНЫХ ДОРОГ И СООРУЖЕНИЙ ПРИ НИХ.. 83
ПОЯСНЕНИЯ К ЗНАКАМ ШОССЕЙНЫХ И ГРУНТОВЫХ ДОРОГ.. 85
ПОЯСНЕНИЯ К ЗНАКАМ ГИДРОГРАФИИ.. 88
ПОЯСНЕНИЯ К ЗНАКАМ ОБЪЕКТОВ ГИДРОТЕХНИЧЕСКИХ И ВОДНОГО ТРАНСПОРТА.. 90
ПОЯСНЕНИЯ К ЗНАКАМ ОБЪЕКТОВ ВОДОСНАБЖЕНИЯ.. 92
ПОЯСНЕНИЯ К ЗНАКАМ МОСТОВ И ПЕРЕПРАВ.. 93
ПОЯСНЕНИЯ К ЗНАКАМ РЕЛЬЕФА.. 95
ПОЯСНЕНИЯ К ЗНАКАМ РАСТИТЕЛЬНОСТИ.. 97
ПОЯСНЕНИЯ К ДОПОЛНИТЕЛЬНЫМ ЗНАКАМ СЕЛЬСКОХОЗЯЙСТВЕННЫХ УГОДИЙ.. 100
ПОЯСНЕНИЯ К ЗНАКАМ ГРУНТОВ И МИКРОФОРМ ЗЕМНОЙ ПОВЕРХНОСТИ.. 101
ПОЯСНЕНИЯ К ЗНАКАМ БОЛОТ И СОЛОНЧАКОВ.. 102
ПОЯСНЕНИЯ К ПРИМЕРАМ СОЧЕТАНИЯ ИЗОБРАЖЕНИЙ РАСТИТЕЛЬНОСТИ И ГРУНТОВ.. 103
ПОЯСНЕНИЯ К ЗНАКАМ ГРАНИЦ И ОГРАЖДЕНИЙ.. 103
ПОЯСНЕНИЯ К ОБРАЗЦАМ ШРИФТОВ И РАЗМЕЩЕНИЮ НАДПИСЕЙ.. 104
Перечень условных сокращений.. 107
ПОЯСНИТЕЛЬНЫЕ СЛОВА.. 107
НАЗВАНИЯ АДМИНИСТРАТИВНЫХ И ПОЛИТИКО- 120
АДМИНИСТРАТИВНЫХ ЕДИНИЦ.. 120
Амурская. 120
Алфавитный указатель условных знаков.. 125
Таблица 1
№ условных знаков
| Названия условных знаков
| Изображение
| Геодезические пункты
|
| Пункты государственной геодезической сети [12,14,15]
|
|
| То же [12,14,15]:
|
|
| 1) на курганах (2-высота кургана в м)
|
|
| 2) на скалах-останцах (5-высота скалы--останца в м)
|
|
| 3) на зданиях
|
|
| Пункты геодезических сетей сгущения и точки съемочной сети, закрепленные на местности центрами [13,14,15]
|
|
| То же [13,14,15]:
|
|
| 1) на курганах (1-высота кургана в м)
|
|
| 2) на скалах-останцах (4-высота скалы--останца в м)
|
|
| 3) церкви, являющиеся пунктами геодезических сетей сгущения или съемочной сети а
|
| б
|
|
| Астрономические пункты [15]
|
|
| Нивелирные марки и реперы грунтовые (числитель-отметка центра знака, знаменатель-отметка земли) [14,15]
|
|
| Нивелирные марки и реперы скальные (5-высота скалы-останца в м) [14,15,16]
|
|
| Столбы граничные (межевые знаки), имеющие значение ориентиров
|
| Таблица 2
№ условных знаков
| Названия условных знаков
| Изображение
| на съемочном оригинале
| на красочном оттиске
| Населенные пункты и отдельные строения
|
| Кварталы городов и поселков городского типа:
|
|
|
| 1) с преобладанием огнестойких строений (каменных, кирпичных, бетонных, шлакоблочных и др.)
|
|
|
| 2) с преобладанием неогнестойких строений (деревянных, глинобитных, саманных и др.)[17,18.19,20,21]
|
|
|
| Кварталы поселков сельского и дачного типов и др., не разделяемые по огнестойкости [18,19,20,21]
|
|
|
| Кварталы проектируемые[22]
|
|
| Строения жилые и нежилые в а разделяемых по огнестойкости кварталах городов и поселков городского типа, а также огнестойкие жилые и нежилые строения, расположенные вне этих кварталов [19,20,21] б
|
|
|
| Строения неогнестойкие жилые и нежилые, расположенные вне кварталов, разделяемых по огнестойкости [19,20,21]
а
|
|
| б
|
|
|
| Выдающиеся огнестестойкие жилые и нежилые здания [23]
|
|
| Этажность зданий:
|
|
| 1) в городах и рабочих поселках (с 9-ти этажей и выше)
|
|
| 2) в населенных пунктах сельского и дачного типов (с 3-х этажей и выше) [24]
|
|
| Капитальные сооружения башенного типа (водонапорные и силосные башни, кирпичные пожарные каланчи, градирни и т.п.) а
|
| б
|
|
| Вышки легкого типа (наблюдательные,прожекторные, спортивные и др.)
|
|
| Церкви, костелы, кирхи каменные [25] а
|
| б
|
|
| Церкви, костелы, кирхи деревянные [25]а
|
| б
|
|
|
| Мечети каменные а
|
|
|
| б
|
|
| Мечети деревянные а
|
| б
|
|
|
| Буддийские монастыри, храмы и пагоды
а
|
| б
|
|
| Часовни
|
|
| Разрушенные и полуразрушенные строения, имеющие значение ориентиров [26] а
|
| б
|
|
| Въезды во двор под аркой [27]
|
|
| Въезды во двор открытые [27]
|
|
| Подземные переходы через улицы и дороги а,б
|
|
| Туннельные путепроводы и эстакады-путепроводы для движения транспорта по улицам [81]
|
|
| Непроезжие участки улиц (ступенчатые, на склонах гор и т.п.) [28]
|
|
|
| Павильоны, беседки [29] а
б
|
|
| Навесы на столбах [29] а
б
|
|
| Погреба [29]
|
|
| Овощехранилища, оранжереи, теплицы [29] а
б
|
|
| Постоянные стоянки юрт, чумов и т.п.
|
| | | | | |
Таблица 5
Примеры изображения населенных пунктов
| Пример изображения части города
[17.18,19, 20. 21, 23, 24, 27, 30, 31, 32,33, 34, 66, 68]
| На съемочном оригинале
|
| 35 На красочном оттиске
|
| Таблица 6
Пример изображения части города
[17.18,19, 20. 21, 23, 30, 31, 32,33, 34, 66, 71]
| На съемочном оригинале
|
| 36 На красочном оттиске
|
| Таблица 7
Пример изображения части малого города
[17.18,19, 20. 21, 23, 30, 31, 32,33, 34,]
| На съемочном оригинале
|
| 37 На красочном оттиске
|
| Таблица 8

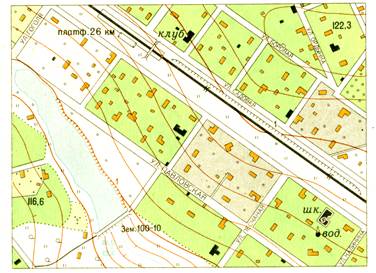

Пример изображения поселка дачного типа
[18,19, 20. 21, 23,24, 30, 31, 32,33, 34,66,68,70]
| На съемочном оригинале
|
| 38 На красочном оттиске
|
| Таблица 9

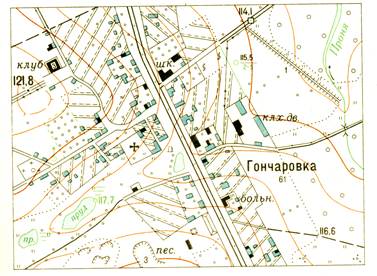

Пример изображения поселка сельского типа
[18,19, 20. 21, 23,24, 30, 31, 32,33, 34,]
| На съемочном оригинале
|
| 39 На красочном оттиске
|
| Таблица 10
Пример изображения поселка с бессистемной застройкой
[19, 20. 21, 30, 31, 34,35,153]
| 40 На красочном оттиске
|
| Пример изображения поселка рассредоточенного типа
[19, 20. 21, 30, 31, 34,35,153]
| 41 На красочном оттиске
|
|
Таблица 11
№ условных знаков
| Названия условных знаков
| Изображение
| на съемочном оригинале
| на красочном оттиске
| Промышленные, сельскохозяйственные и социально-культурные объекты
|
| Заводские и фабричные трубы (52-высота трубы в м) [36]
|
|
| Заводы, фабрики и мельницы с трубами [37] а
|
| б
|
|
|
| Заводы, фабрики и мельницы без труб [37] а
|
| б
|
|
|
| Устья основных шахтных стволов,специализация шахт(шах.уг.)материал копров и их высота в м(коп.М 56) [38]
|
|
| Устья основных недействующих шахтных стволов, материал копров и их высота в м(коп.ЖБ 51) [38]
|
|
| Устья вспомогательных шахтных стволов и эксплуатационных шурфов [38]
|
|
| Устья недействующих вспомогательных шахтных стволов и эксплуатационных шурфов [38]
|
|
| Устья действующих штолен [38]
|
|
| Устья недействующих штолен [38]
|
|
| Устья разведочных геологических шурфов [39]
|
|
| Обрушившиеся устья шахтных стволов, шурфов, штолен (7-глубина воронки в м)
а
б
|
|
| 1.Линии разведочных геологических шурфов
2. Геологические канавы
|
|
| Отвалы породы-терриконы (8 и 25-высоты отвалов в м)[40] а
|
| б
|
| Таблица 12
№ условных знаков
| Названия условных знаков
| Изображение
|
| Места открытых разработок (карьеры); пес., кам. - материал добычи; 5 и 15-глубины карьера в м [41]
|
|
| Изрытые места [42]
|
|
| Открытые соляные разработки [41] а
|
| б
|
|
| Торфоразработки [43]
|
|
|
*
| Скважины буровые и эксплуатационные (нефтяные, газовые и др.), их назначение и номера (178.1552); загл.-заглушенные (заброшенные) скважины [44]
|
|
*
| Нефтяные и газовые вышки, их назначение и номера[44]
|
|
| Выходы нефти [45] а
|
| б
|
|
| Нефтяные бассейны и ямы [45] а
|
| б
|
|
| Склады горючего, цистерны, баки [46] а
|
| б
|
|
| Газгольдеры [46]
|
|
| Бензоколонки, колонки дизельного топлива, заправочные станции [47]
|
|
Таблица 13
№ условных знаков
| Названия условных знаков
| Изображение
|
| Трубопроводы наземные (назначение: Н-нефть, Г-газ, К-канализация [48,54]
|
|
| Трубопроводы наземные и надземные на опоpax (назначение: Н-нефть, Г-газ, К-канализация); 2-высота опор в м [48,54]
|
|
| Трубопроводы подземные (назначение; Н-нефть, Г-газ) [48,54]
|
|
| Несколько трубопроводов, уложенных в одной траншее или рядом в одном коммуникационном коридоре[49]
|
|
| 1. Станции перекачки (нефти и т.п.) [50]
|
|
| 2. Компрессорные станции на трубопроводах [50]
|
|
| Эстакады для погрузки различных материалов и топлива, укладки трубопроводов и др. [51]
|
|
| Линии электропередачи на металлических и железобетонных опорах (фермах, столбах высотой 14 м и более), 25-высота опоры в м [52,53,54]
|
|
*
| Линии электропередачи на деревянных опорах и бетонных столбах высотой менее 14 м [52,53,54]
|
|
*
| Воздушные линии связи и технических средств управления: телефонные, телеграфные, радиотрансляции, сигнализации и др. [52,53,54]
|
|
| Подводные и подземные кабели [54]
|
|
| Контрольные и усилительные пункты, бункеры и будки смотровые на кабелях и трубопроводах[50]
|
|
|
|
|
Таблица 14
№ условных знаков
| Названия условных знаков
| Изображение
| на съемочном оригинале
| на красочном оттиске
|
| 1. Аэродромы и гидроаэродромы
2. Посадочные площадки (на суше и на воде)
|
|
| 1. Гидроэлектростанции [37,55]
|
|
| 2. Электростанции [37,55]
|
|
|
| 1. Трансформаторные будки
|
|
| 2. Электрические подстанции [55]
|
|
*
| Трансформаторы на столбах (1) и на постаментах (2)[56]
|
|
|
| 1. Водяные мельницы
2 Водяные лесопильни
|
|
| Ветряные мельницы каменные (1) и деревянные (2)
|
|
| Ветряные двигатели
|
|
| Печи для обжига извести, древесного угля, имеющие значение ориентиров
|
|
| Пасеки [57]
а
|
|
| б
|
|
|
| Загоны для скота [58]
а
|
|
| б
|
|
| Метеорологические станции [59]
а
|
|
| б
|
| | | | | |
Таблица 15
№ условных знаков
| Названия условных знаков
| Изображение
| на съемочном оригинале
| на красочном оттиске
|
| Телевизионные башни (513-высота башни в м, ЖБ-материал постройки) [60]
|
|
| Радиомачты, телевизионные мачты, радиорелейные вышки и ретрансляторы (80-высота мачты в м) [60]:
1) на земной поверхности
|
|
| 2) на крышах зданий
|
|
| Телеграфные и радиотелеграфные конторы и отделения, телефонные станции [61]
|
|
| 1. Памятники, монументы, скульптурные фигуры
|
|
| 2. Памятник „Вечный огонь"[62]
|
|
| Туры и каменные столбы высотой 1 м и более [62]
|
|
| Братские могилы [62] а б
|
|
| 1. Отдельные могилы [62]
|
|
| 2. Кресты и знаки с религиозными изображениями, имеющие значение ориентиров
|
|
| Мазары, субурганы, обо и другие подобные им сооружения [63]
|
|
| Кладбища [62,64,65]
а
б
|
|
| Кладбища с густой древесной растительностью (1), редколесьем (2) и отдельными деревьями (3) [62,64,65]
а
|
|
| б
|
|
|
| Скотомогильники [65]
а
|
|
| б
|
| | | | | |
|
