Определение температуры низа колонны на УДК-2

Температура низа колонны определяется из уравнения начала однократного испарения широкой дистиллятной фракции, выводимой из деэтанизатора снизу:

где – константы фазового равновесия деэтанизированного конденсата при , :

Константа фазового равновесия фракции при , определяется через фуггитивность:

где – коэффициент летучести жидкости;

– коэффициент летучести пара;

Коэффициент летучести жидкости находим по формуле:

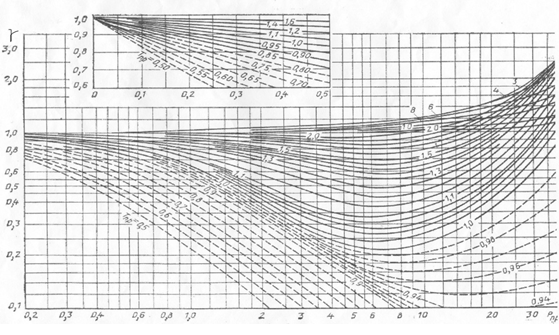

где – коэффициент активности жидкости по графику 9 по значениям

где = 0,1 – давление насыщенных паров фракции при по графику Максвелла рисунок 7.

Критическое давление фракции определяем по формуле:

где – коэффициент для светлых нефтепродуктов прямой перегонки зависящий от химического состава фракции.

Критическая температура кипения КГД определяется по графику 10 по значениям молекулярной массы КГД и характеризующему фактору

Характеризующий фактор рассчитывается по формуле:

где - молекулярная температура кипения, приблизительно равна температуре выкипания 50% при разгонке на аппарате Энглера и равна 210 ;

– плотность продукта низа колонны КГД.

Сделаем перерасчет относительной плотности КГД с на плотность по формуле:

Рассчитаем характеризующий фактор по формуле 21:

Таким образом критическая температура составляет:

Подставляем полученные значения в формулу 18:

Подставляем полученные значения в формулу 17:

Приведенная температура системы составит при определяем по формуле:

Таким образом = 0,65 – коэффициент активности жидкости. Коэффициент летучести жидкости находим по формуле 18:

Коэффициент летучести пара :

где – коэффициент активности пара и определяем по графику 9, по значениям и .

где - давление внизу колонны с учетом гидравлического сопротивления тарелок и составляет 2,58 Мпа.

Находим по графику 9 коэффициент активности пара по найденным значениям . Полученное значение подставляем в формулу 22 и получаем результат:

Найдем константу фазового равновесия фракции по формуле 15:

где – мольная доля компонентов остатка (нижний продукт – КГД).

Данные расчета сводим в таблицу 6.

Таблица 6 – Расчет температуры низа деэтанизатора

Компонент	при ,
	0,95	0,0078	0,07
	0,9	0,0129	0,11
	0,84	0,9608	0,80
Сумма		1,0	1,0

В соответствии с расчетом, условие изотеры жидкой фазы выполняется при оптимальной температуре низа колонны принимается равной . Согласно нормам режима К-1, максимальная температура куба К-1 составляет . Следовательно, температура куба колонны деэтанизации К-1, найденная расчетным путем соответствует нормам технологического режима работы деэтанизатора в реальных условиях производства.
