Методика подбора масштабов ⇐ ПредыдущаяСтр 2 из 2 2.2.1 Горизонтальный масштаб выбирается в соответствии с задачами профилирования и масштаба картографического материала и будущего чертежа. Горизонтальный масштаб должен соответствовать масштабу карты. 2.2.2 Подбор вертикального масштаба осуществляется с учетом: - минимальной и максимальной гипсометрической отметок; - размеров чертежа; - горизонтального масштаба. Масштабы и линия профиля подписываются на миллиметровке.
Горизонтальный масштаб данной линии Ауезов - г. Кугунь принимается в соответствии с масштабом топографической основы 1:1000000 Вертикальный масштаб данного профиля определяется в соответствии с минимальными и максимальными гипсометрическими отметками линий профиля 1:5000
2.3 Методика построения гипсометрического профиля. Гипсометрический профиль – линия, отображающая особенности рельефа. 2.3.1 На физической, гипсометрической карте отмечаются точки пересечения линии профиля с горизонталями карты. 2.3.2 Точки нумеруются (1,2,3,…,N). 2.3.3 На миллиметровке чертятся две взаимно перпендикулярные линии. 2.3.4 Отмечается вертикальный масштаб и точка № 1 на горизонтальной составляющей линии профиля (в 1 см от вертикальной линии). 2.3.5 С помощью измерителя наносятся найденные точки (1,2,3,…N) с карты на горизонтальную составляющую. Точки нумеруются (1,2,3,…N) и подписываются значения горизонталей. Отмечают точки пересечения рек, берегов озёр, морей – отдельно. 2.3.6 С учётом вертикального масштаба определяют положение найденных точек в пространстве и соединяют точки линией. Это гипсометрический профиль. Его усложняют проектированием рек, берегов водоемов. Реки, водоёмы (глубина) отмечаются внемасштабным знаком. Если на горизонтальной составляющей две одинаковые отметки, соединение их идёт с учётом гипсометрии (понижение или повышение).
Гипсометрический профиль. Таблица 1.
Данный профиль начинается с отметки 400м. Наибольшую протяженность имеют точки в пределах 800-700, а наименьшую имеют точки во многих пределах. Самая высокая точка на профиле составляет 1000 м. Линия профиля начинается с возвышенностей с высотами от 400 до 500 м. Основная часть линии представлена высотами в пределах от 600 до максимальной отметки в 1000 м.
Геологический разрез –часть чертежа, расположенная ниже гипсометрического профиля отражающая особенности геологического строения района на линии профиля. 2.4.1 Подбирается геологическая картографическая основа с изображением контуров геологических образований и легендой с указанием возраста. 2.4.2 На геологической карте проводится линия профиля с отметкой первой и последней точек на карте. 2.4.3 Отмечаются (нумеруются) точки пересечения линии профиля с границами геологических комплексов (1,2,3,…,N). 2.4.4 Найденные точки с помощью измерителя с учётом масштабов карты и горизонтальным масштабом профиля переносятся на горизонтальную составляющую линии профиля – точки нумеруются (числитель). 2.4.5 Подписываются индексы геологических комплексов (знаменатель) – в конце простирания толщи геологического образования осадочных и магматических пород палеозоя, мезозоя, кайнозоя и т.д.. 2.4.6 Составляется легенда (условные обозначения) изображенных геологических образований. 2.4.7 Найденные точки проектируются на линию гипсометрического профиля. 2.4.8 Строится геологический разрез с учётом геохронологии – возраста геологических пород. Раскрашивается в соответствии с условными обозначениями.

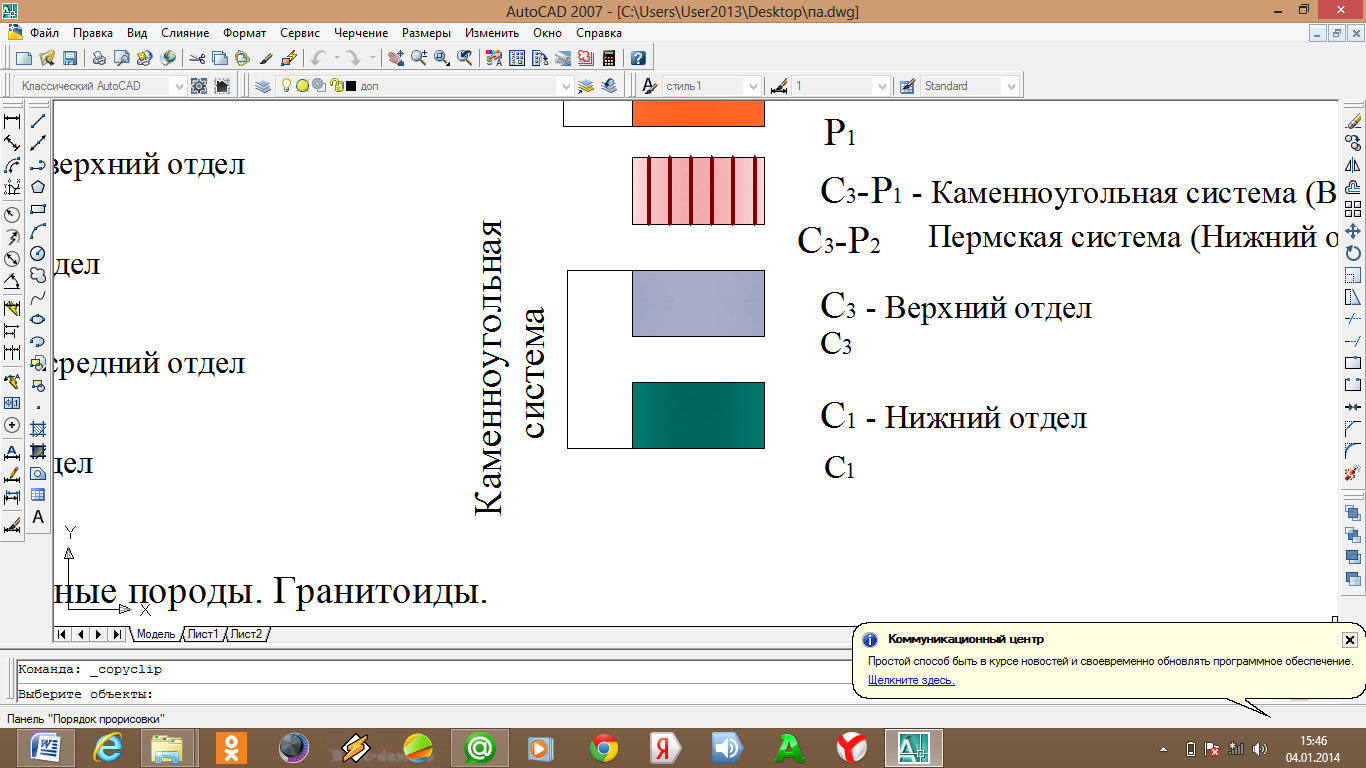

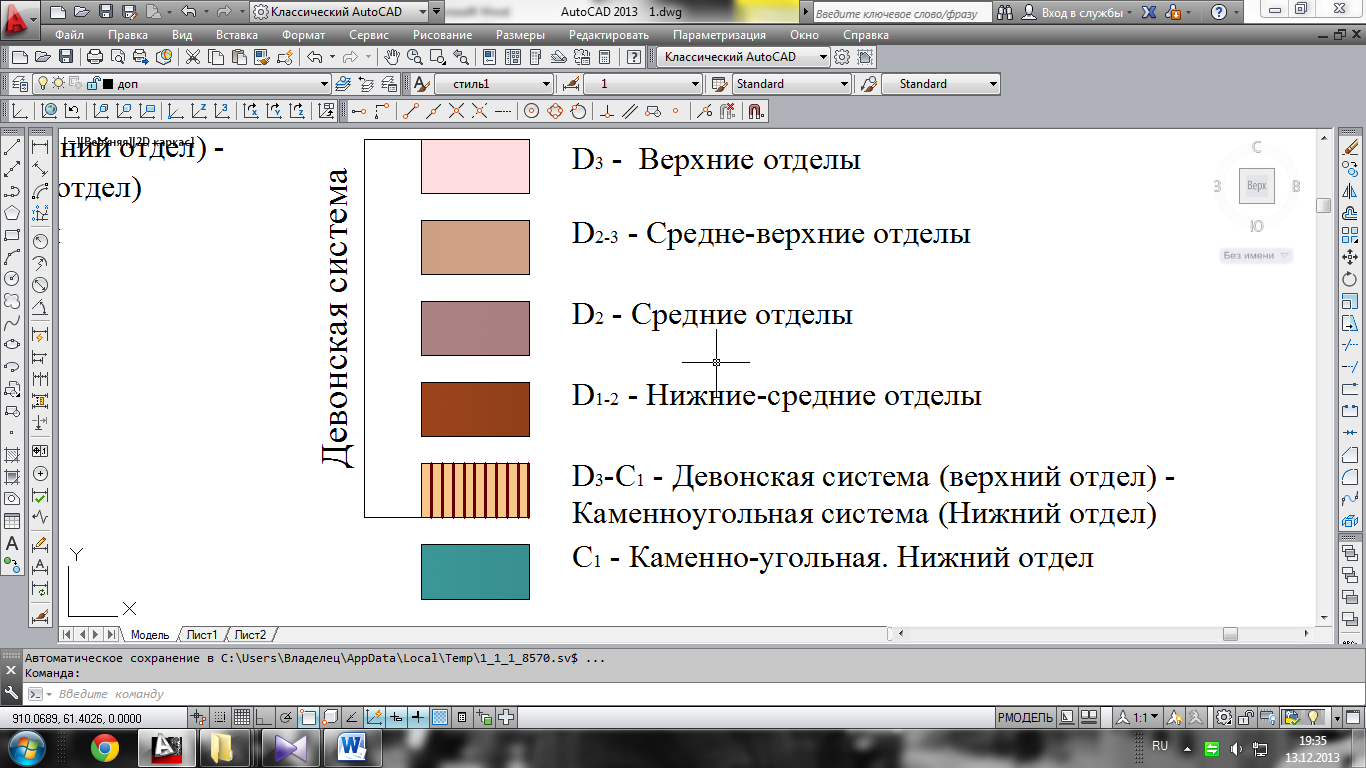

Условные обозначение к геологическому профилю Таблица 2.
Линия профиля представлена следующими геологическими системами: Каменно-угольная система (нижний и верхний отдел), Девонская система (верхний, средний-верхний и средний отделы), Ордовикская система (нижний-средний отдел), Кембрийская система (верхний отдел) - Ордовикская система и гранитоидами (интрузивные породы: ранне-среднекаменоугольные и позднекаменноугольные, пермские). Преобладает каменно-угольная система. Наибольшую протяженность имеют также Каменно-угольная и Пермская система, а наименьшую протяженность имеют Кембрийская система и Каменно-угольная(верхний отдел).
2.5 Методика построения почвенного профиля
Почвенный профиль –это условная полоса на чертеже, расположенная выше гипсометрического профиля, отображающая особенности почвенного покрова исследуемого района. Ширина полосы условна, соразмерна размеру чертежа (0,5 – 2 см и т.д.). На профиле показываются типы почв и их границы в соответствии с общепринятой легендой карты почвенного покрова. 2.5.1 Подбирается необходимый картографический материал (почвенная карта), схема с подходящим для работы масштабом, где показаны типы почв и их границы, условные обозначения). 2.5.2 Проводится линия профиля на карте, которая сечёт границы типов почв. 2.5.3 Определяются и нумеруются точки пересечения линии профиля с границами, предварительно находится точка № 1. Точки нумеруются. 2.5.4 С помощью измерителя переносятся найденные точки на условную полосу, расположенную вдоль линии гипсометрического профиля в соответствии с масштабами карты и горизонтального (профиля). Точки отмечаются в виде дроби, где числитель – номер, знаменатель – начальные буквы типа почв. 2.5.5 Найденные точки проектируются на полосу почвенного профиля. 2.5.6 Восстанавливаются границы типов почв на профиле и он раскрашивается в соответствии с легендой почвенной карты. Построение почвенного профиля

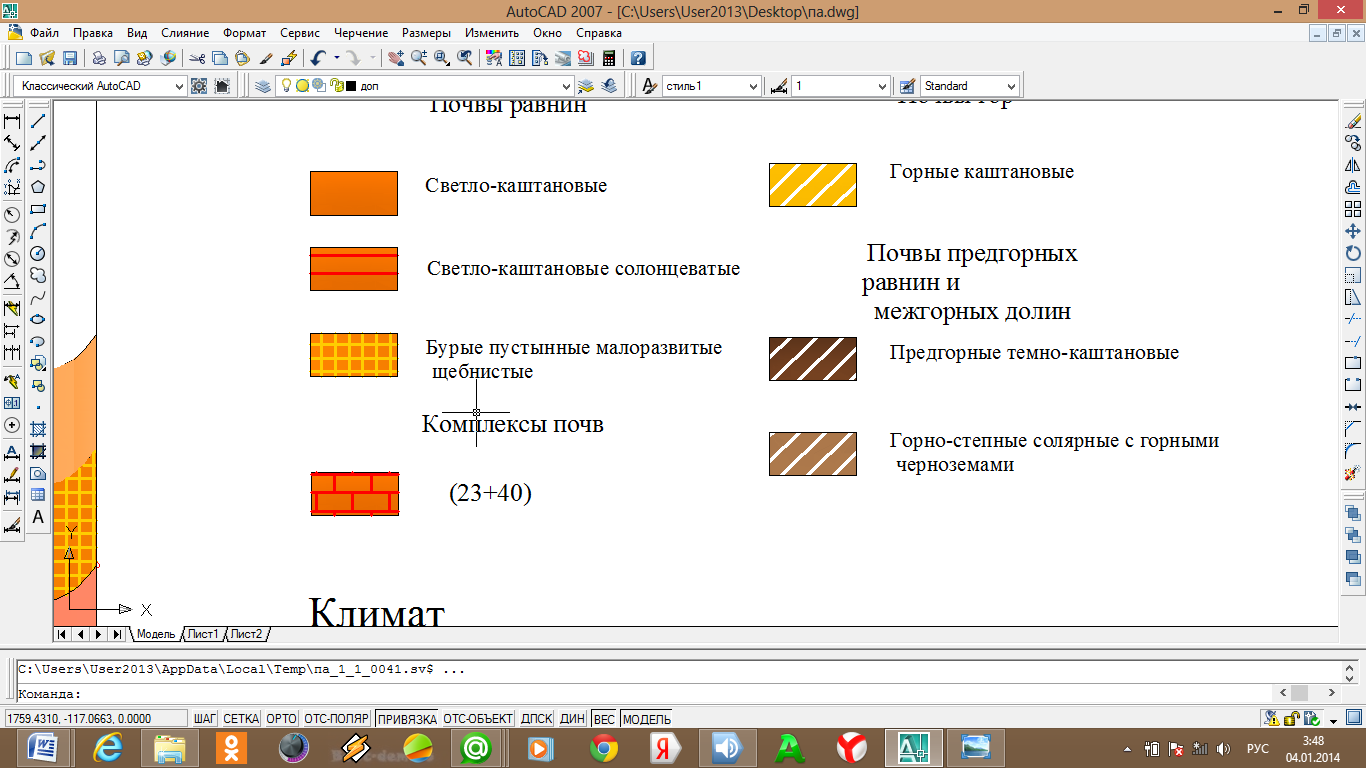

Условные обозначения к почвенному профилю Таблица 3.
На линии профиля распространены почвы горные каштановые, предгорные темно-каштановые, светло-каштановые солонцеватые, горно-степные солярные с горными черноземами, бурые пустынные малоразвитые щебнистые. Также этот тип почвы вместе с горно-таежными килоземами имеют наибольшую протяженность. Наименьшую часть профиля почвы гор горные каштановые.
2.6 Методика построения геоботанического профиля Геоботанический профиль (растительности) –картографическая линейная модель растительного покрова в районе проведения линии профиля. Изображается условной полосой над почвенным профилем. Значковыми обозначениями или фоновой окраской показывают растительный покров (древесный, кустарниковый, травянистый). Для этих целей используются типовые карты растительного покрова с удобным для построения масштабом, где показаны границы типов растительности, границы растительных ассоциаций или ландшафтных зон. 2.6.1 Проводится линия профиля, фиксируется первая и последняя точки профиля на карте. 2.6.2 Определяются точки пересечения линии профиля с границами типов растительности, геоботанических комплексов. 2.6.3 Точки нумеруются и переносятся на временную горизонтальную линию, расположенную выше основного чертежа. При этом учитывается соотношение масштабов карты и горизонтального на чертеже. 2.6.4 Точки нумеруются и подписываются геоботанические комплексы 2.6.5 Восстанавливаются границы геоботанических комплексов – проектируются на полосу. 2.6.6 Составляется легенда (условные обозначения) и полоса раскрашивается.

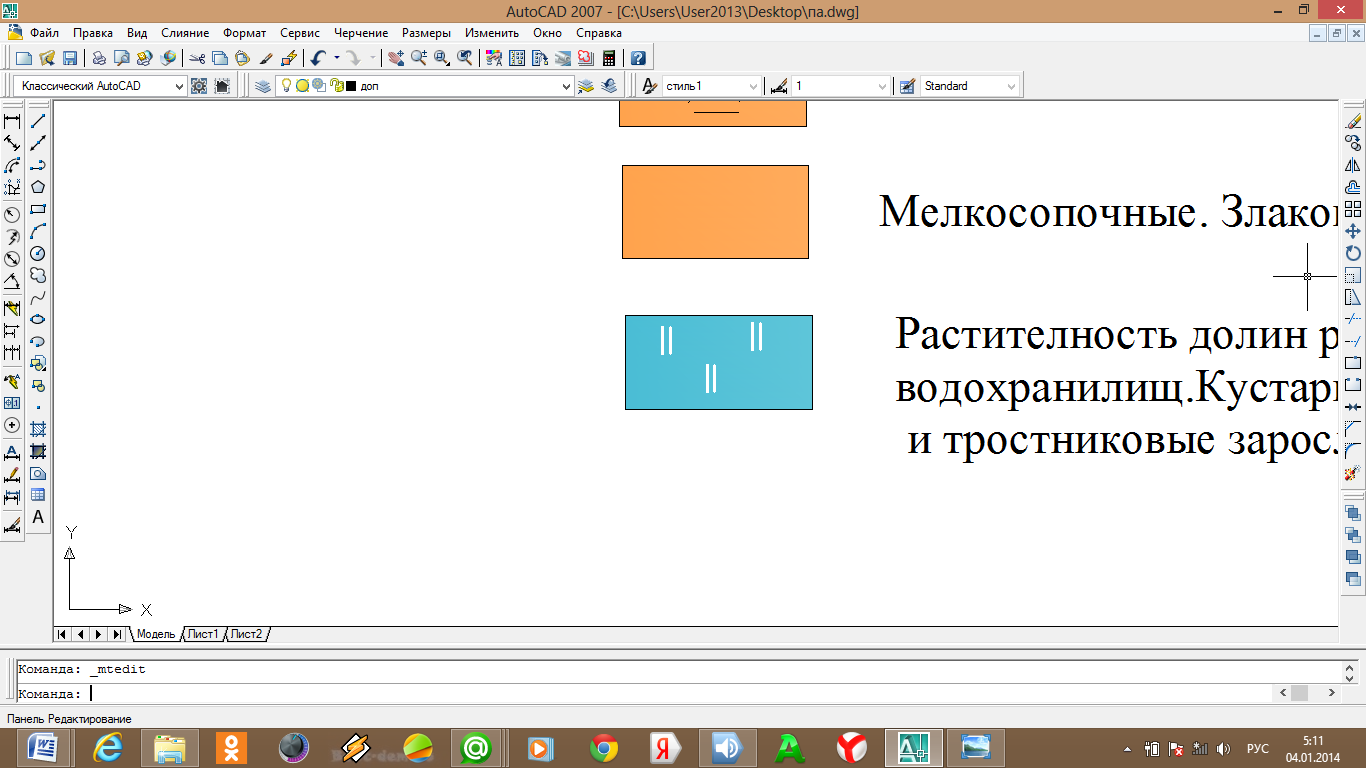

Условные обозначения к геоботаническому профилю Таблица 4.
Геоботанический профиль данной территории представлен Полынно-ковылковые в комплексе с ломкоколосниковыми, Типчаково-ковыльными, Кустарниковые заросли,галофитные луга и тростниковые заросли, Маршалловополынно-тырсовыми, кустарниково-маршалловополынно типчаковыми, Сублессингиановополынно-типчаковые и кыргызскоковыльными, Сублессингиановоплынно-ковылковые, Комплексные полынные, Комплексные злаково-чернобоялычевые, Злаково-чернобоялычевые растительности.
2.7 Методика построения климатического профиля
Климатический профиль дает представление о климатических особенностях района (температурный режим (t° января, июля), осадках (мм/год), господстве основных воздушных массах (по сезонам), и т.д. – можно изображать любой элемент климата). Климатический профиль вычерчивается выше исполненного ранее чертежа. При этом анализируются климатические карты (температурного режима, осадков и т.д.). Данные на тематических картах изображены или с помощью изолиний (изотермы, изобары, изогиеты) или знаками (УВк,ТВм, АВк и т.д.) 2.7.1 Производится подбор картографического материала. 2.7.2 Проводится линия профиля, пересекающая изолинии или границы. 2.7.3 Находятся точки пресечения линии профиля с изолиниями – изотермами января, июля, изобарами, изотерами, номеруются точки. 2.7.4 На вспомогательных горизонтальных составляющих, расположенных выше основного чертежа, в соответствии с горизонтальным масштабом профиля и масштабом карты, измерителем переносятся, номеруются и подписываются найденные точки – соответственно с учетом вертикального масштаба, избранного для изображения температуры и количества осадков и т.д. Место необходимо тщательно рассчитать, чтобы данные не накладывались друг на друга. 2.7.5 Найденные точки соединить линиями соответствующих цветов: температурного режима – синим (январь), красным (июль), зеленым – осадки, желтым – годовой ход продолжительности солнечного сияния и т.д. Отобразить условными обозначениями.
Данные по климатическому профилю Температурный режим января Таблица 5.
Температурный режим января равномерно уменьшается с -14 до -16 градусов по Цельсию. На большей части профиля преобладает средняя температура -15 оС.
Температурный режим июля Таблица 6.
Температурный режим июля равномерно увеличивается с 21 до 24 градусов по Цельсию. Основная часть данной территории представлена средней температурой 21 оС.
Годовое количество осадков Таблица 7.
Годовое количество осадков колеблется от 200 до 300 мм/год. В основном, преобладают осадки равные 200 мм/год.
Годовой ход продолжительности солнечного сияния Таблица 8.
Годовой ход продолжительности солнечного сияния увеличивается в пределах 2600-2800 часов в год.

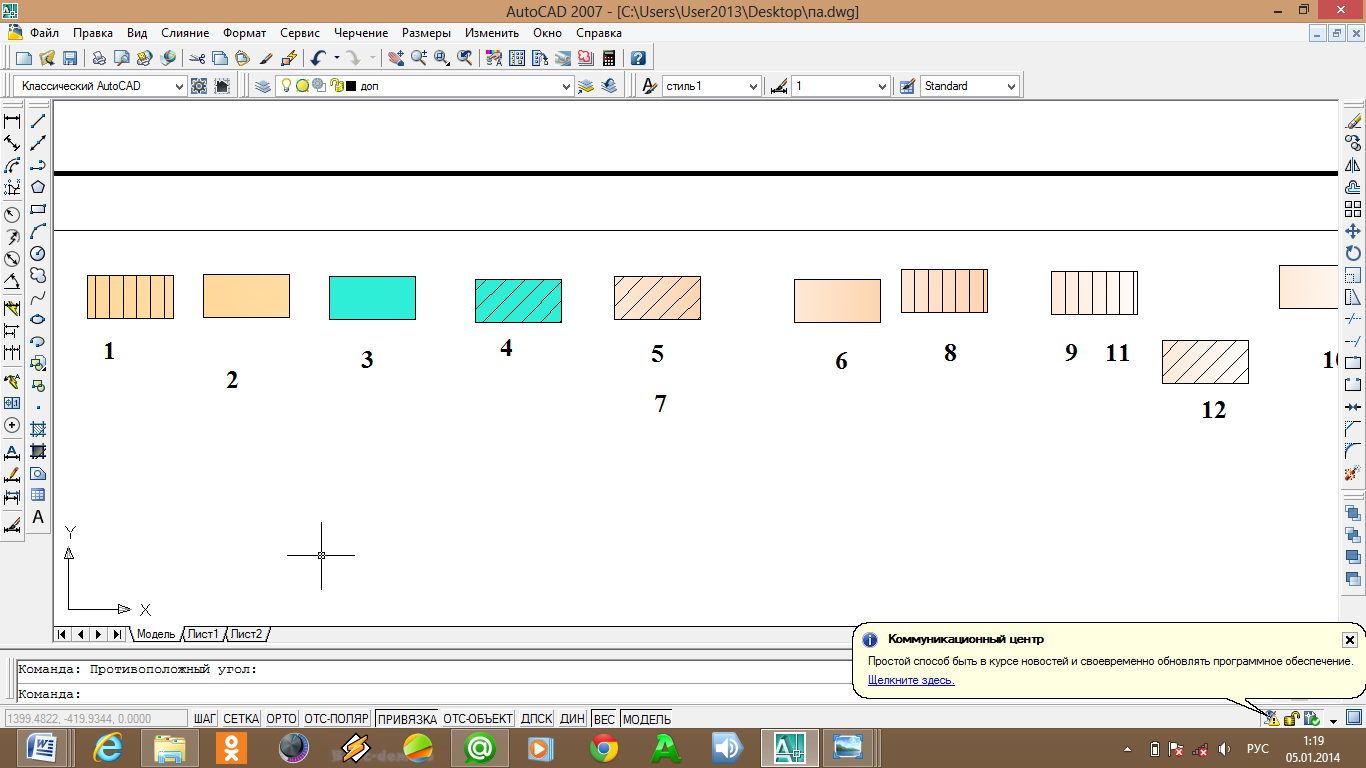

2.8 Методика построения полосы физико-географического районирования
Полоса физико-географического районирования – условное картографическое изображение глобальной, региональной, локальной (топологической) дифференциации природных комплексов. Является итогом предыдущих построений. Отстраивается посредством проектирования и анализа данных всех предыдущих построений на условную полосу. Последняя помещается ниже основной части чертежа и снабжена вспомогательной горизонтальной линией. Содержание ее – природные комплексы и их границы, физико-географические страны, природные зоны, ландшафты, устанавливаемые по совокупности данных с учетом особенностей и границ зональных и азональных компонентов природных комплексов различных рангов.
Построение полосы физико-географического районирования I Равнинные зональные геосистемы 2 Казахский мелкосопочник (тип) 2.4.5 Кустарниково-полынно-злаковый на темно-каштановых и каштановых почвах 2.4.6 Кустарниково-овсецово-тырсовый на темно-каштановых почвах с солонцами 2.4.11 Серополынный биюргуновый на бурых и серо-бурых солонцеватых почвах
II Высотно-зональные геосистемы 3 Юго-Западноалтайский тип 3.5.13 Лугово-сухостепной на предгорных темно-каштановых почах и предгорных черноземах южных северных отрогов Калбинского хребта
4 Саур-Тарбагатайский тип 4.12.34 Сухостепной на горных темно-каштановых почвах склонов северной и южной экспозиции хребта Тарбагатай 4.13.35 Кустарниково-овсецово-красноковыльный на горных черноземах склонов северной экспозиции хребта Чингизтау 4.13.36 Кустарниково-типчаково-красноковыльный на горно-каштановых почвах склонов южной экспозиции хребта Чингизтау.
6 Алакольский тип 6.18.49 Полупустынный возвышенно-равнинный (наклонный) делювиально-пролювиально-аллювиальный на каштановых с солонцами и светло-каштановых малоразвитых почвах северной части Алакольской впадины.
IV Интразональные геосистемы 7 Юго-Западноалтайский тип 7.19.51 Разнотравно-злаковый луговой (в сочетании с зарослями ивы) на пойменно-луговых почвах Вернеиртышский
Данный профиль представлен равнинно-зональными, высотно-зональными и интразональными геосистемами с природно-территориальными комплексами Казахского мелкосопочника и Юго-Западноалтайского типа. Наибольшую протяженность имеет сухостепной на горных темно-каштановых почвах склонов северной и южной экспозиции хребта Тарбагатай, а наименьшую имеет разнотравно-злаковый луговой комплекс (в сочетании с зарослями ивы) на пойменно-луговых почвах Верхнеиртышский.
2.9 Методика построения полосы антропогенных воздействий
Полоса антропогенных воздействий на природные комплексы представляет собой условное картографическое изображение классов, типов и видов антропогенных воздействий, возникших в результате функционирования объектов народного хозяйства (промышленности – техногенный класс, сельского хозяйства – сельскохозяйственный класс, транспорта – транспортный класс, население – селитебный, военно-промышленного комплекса – геррогенный класс антропогенных воздействий). На чертеже – условная полоса, расположенная ниже предыдущей, содержит информацию, снятую с карт эконом-географического содержания, имеющая ту же систему условных обозначений. 2.9.1 Производится подбор картографического материала с удобным для работы масштабом. 2.9.2 На карте проводится линия профиля. 2.9.3 Находятся первая, последняя точки и точки пересечения линии профиля с эконом-географическими объектами. Точки номеруются. 2.9.4 На условной полосе проводится вспомогательная горизонтальная составляющая, символизирующая линию профиля. 2.9.5 Найденные точки с помощью измерителя, с учетом масштаба карты и горизонтального масштаба профиля, переносятся на вспомогательную горизонтальную составляющую, подписываются и номеруются. 2.9.6 Полоса раскрашивается в соответствии с условными обозначениями (выработанными заранее) - фоновая окраска, знаковые изображения Типологическая классификация антропогенных воздействий (по типам хозяйственной деятельности) Антропогенные воздействий делятся на следующие классы: 1) Техногенный (промышленность) 2) Сельскохозяйственный 3) Селитебный (население) 4) Транспортный 5) Рекреационный (зоны отдыха, заповедники, национальные парки) 6) Геррогенный (военно-промышленный комплекс)

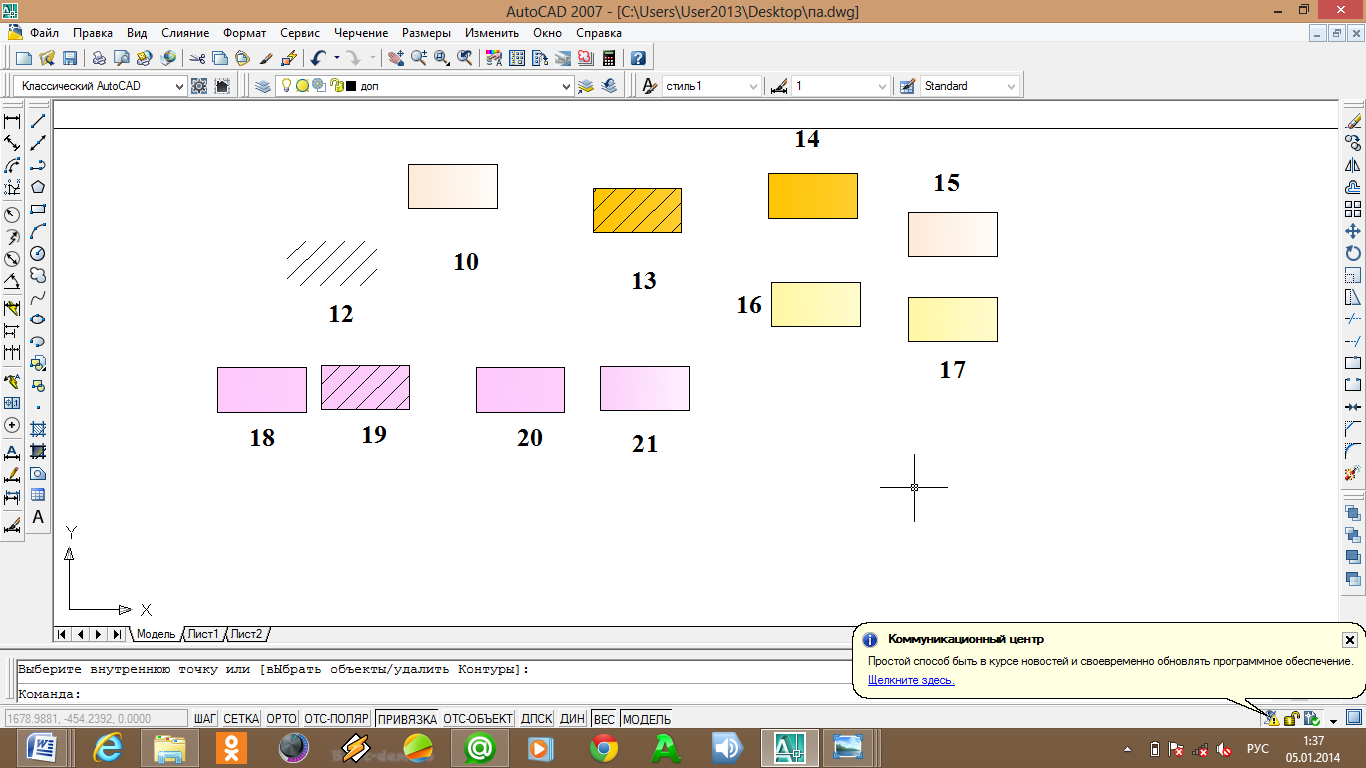

Количество классов антропогенных воздействий на данном участке Таблица 9.
Большая часть (75, 93%) территории линии находится на уровне допустимого антропогенного воздействия, что означает, что природно-территориальные комплексы этого участка в меньшей степени подвержены вредному воздействию человека. К классу умеренного антропогенного воздействия относятся 13,1% от всей территории. К кризисному классу антропогенного воздействия относятся соответственно 12,8площади территории. Это обусловлено средним количеством населенных пунктов, дорог, пересекающих данную линию. 2.10 Методика построения полосы геоэкологических районов
Последний чертеж является итогом всех предыдущих картографических построений и свидетельствует о наличии геоэкологических районов по линии профиля. Осуществляется построение в соответствии с вышеизложенными принципами на основе физико-географического районирования и типологической классификации антропогенных воздействий функционирующих объектов хозяйства и их систематизации. Результаты анализа изображаются на условной полосе, где обозначены контуры и названия геоэкологических районов. Их границы спроектированы с полосы физико-географического районирования, т.к. они проводятся в рамках границ природных комплексов. Названия районов складываются из названия природного комплекса и оценки экологической ситуации этого района Условные обозначения к геоэкологическому районированию. Таблица 10.
На линии профиля Ауезов- г.Кугунь преобладают Комплексные полынные, бурые пустынные малоразвитые щебнистые, полупустынный возвышенно-равнинный (наклонный) делювиально-пролювиально-аллювиальный на каштановых с солонцами и светло-каштановыми малоразвитыми почвами с допустимой экологической ситуацией. Кризисные экологические ситуации имеют полынно-ковылковые в комплексе с ломкоколосниковыми, горные каштановые, местами горные темно-каштановые лугово-сухостепной на предгорных темно-каштановых почвах и предгорных черноземах. Умеренные экологические ситуации имеют светло-каштановые, комплексы полынно-дерновинно-злаковых, полынных и местами чернополынно-кокпековыми, полупустынный возвышенно-равнинный (наклонный) делювиально-пролювиально-аллювиальный на каштановых с солонцами и светло-каштановыми малоразвитыми почвами. Природно-территориальные комплексы геоэкологического районирования совпадают с почвенным и растительным покровом, что означает правильность выполнения работы. Научно-практическая значимость Экспресс-анализ экологического состояния природно-территориальных комплексов при проектировании и решении практических хозяйственных задач в условиях процесса оптимизации природной среды Восточно-Казахстанского региона, в частности линии Ауезов - г. Кугунь. Данная курсовая работа способствовала развитию навыков самостоятельной работы, пользования различных источников информации – картографическими, текстовыми и статическими, анализа полученной информации, а также создания в процессе выполнения практического задания новые комплексные геологические профили.
Заключение В территориальных системах множество элементов гео-, эко- и социосистем пересекаются. Пространство, в котором они находятся во взаимодействии, составляет объект геоэкологических (=географо-экологических или эколого-географических) исследований. Геоэкология – междисциплинарная наука, изучающая геосферные оболочки Земли как компоненты окружающей среды, минеральную основу биосферы и происходящие в них изменения под влиянием природных и техногенных факторов. Основные научно-прикладные направления: анализ изменения геосфер под влиянием природных и техногенных факторов и разработка путей минимизации этих изменений; рациональное использование земельных, водных, минеральных и энергетических ресурсов Земли; снижение ущербов природной и геологической средам от природных и техноприродных опасных геологических процессов, явлений и катастроф. Данная курсовая работа направлена на построение геоэкологического профиля на линии Ауезов - г.Кугунь, анализ антропогенного воздействия и на оценку экологической ситуации данной территории. Профиль представлен сложным строением геологического профиля, различными системами, охватывающие период с Пермской до Кембрийской системы. Почвенный и геоботанический покров также разнообразен. В основном, преобладают горные каштановые, предгорные темно-каштановые, светло-каштановые солонцеватые, горно-степные солярные с горными черноземами, представлен Полынно-ковылковые в комплексе с ломкоколосниковыми,Типчаково-ковыльными,Кустарниковые заросли,галофитные луга и тростниковые заросли. Большая часть экологического состояния (75, 93%) территории линии находится на уровне допустимого антропогенного воздействия, что означает, что природно-территориальные комплексы этого участка в меньшей степени подвержены вредному воздействию человека. К классу умеренного антропогенного воздействия относятся 13,1% от всей территории. К кризисному классу антропогенного воздействия относятся соответственно 12,8площади территории. Это обусловлено средним количеством населенных пунктов, дорог, пересекающих данную линию.. Таким образом, в данной курсовой работе по курсу «Геоэкология» были рассмотрены вопросы взаимосвязи общества и системы Земля, возникновения экологического кризиса, растущего количества населения человечества, а также вопросы о геологических процессах, связанных с антропогенной деятельностью человека. Также был построен геоэкологический профиль линии Ауезов - г.Кугунь и составлен его анализ, а также была дана оценка экологического состояния данной территории.
Список использованных источников. 1. Физическая карта Восточного-Казахстана, геологическая карта Казахстана, карты почвенного и растительного покрова Казахстана, карты климатических условий Казахстана, экономико-географическая и карта геосистем Восточного Казахстана. 2. Перемитина С.В. Методические указания к практическим работам по геоэкологии. – Усть-Каменогорск: ВКГТУ, 2012 3. Голубев Г.Н. Геоэкология: Учебник — М.: Изд-во ГЕОС, 1999. — 338 c. [1] 4. Лекция 2. Экологические кризисы и их причины А.В. Галанин 5. http://geobotany.narod.ru/theory10.htm [2] 6. http://ru.wikipedia.org/wiki/Население_Земли [3] 7. http://www.nnre.ru/geologija_i_geografija/geografija_polnyi_spravochnik_ p4.php [4] 8. http://ru.wikipedia.org/wiki/Демографический_взрыв [5] 9. http://science.viniti.ru/index.php?&option=com_content&task=view&Itemid=139&Section=&id=316&id_art=D001023 [6] 10. http://yakiv.com.ua/teams/13-territ [7] 11. Геоэкология. Периодическое издание. - М.: РАН
|
