Распиновка разъема вентилятор





Распиновка разъема блока питания формата AT и ATX



AT ATX

Пример питания Материнской Платы

Распиновка разьемов дополнительного питания: АТХ разъёмы, SerialATA (в миру просто SATA, для подключения приводов и хардов), Разъёмы для дополнительного питания процессора, Разъём для флоппи дисковода, MOLEX(для подключения хардов и приводов)



Другой вариант.



Распиновка разъема вентилятор

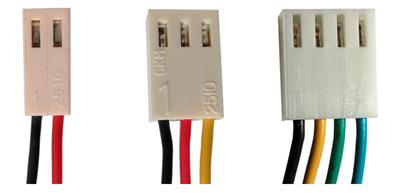

Двухпроводные: 1 — «-» питания 2 — «+» питания Трёхпроводные: 1 — «-» питания 2 — «+» питания 3 — датчик оборотов Четырёхпроводные 1 — «-» питания 2 — «+» питания 3 — датчик оборотов 4 — управление числом оборотов





Разъемы данных (Южный мост):

Кабель для подключения дисководов(Floppi).

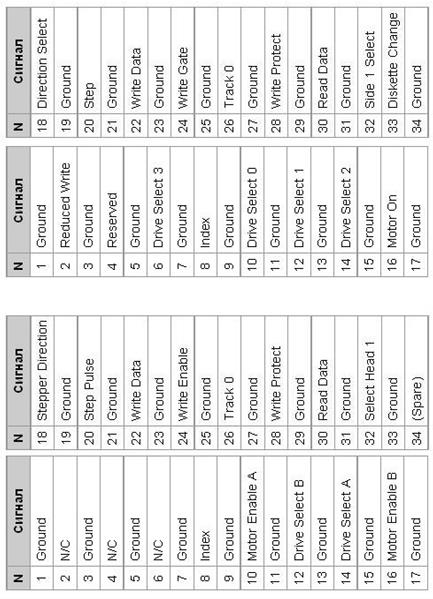

Существуют как минимум два разных документа с разными данными:





Русскоязычный вариант:





Жилы с 10 по 16 после первого разъёма перекручены - необходимо для идентификации дисковода. Нечетные контакты - корпус.

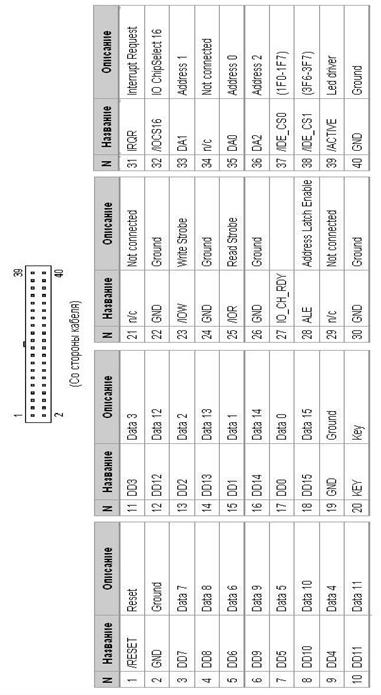

IDE(Integrated Drive Electronics )(По правильному называется - ATA/ATAPI - Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов).

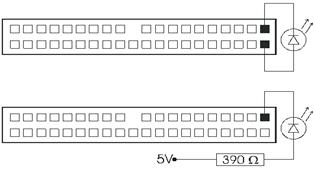

По такой схеме можно подключить индикатор активности.






SATA и eSATA (Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов).
