Тепловой баланс

⇐ ПредыдущаяСтр 2 из 6Следующая ⇒

Цель: определение тепловой нагрузки аппарата и нахождение неизвестного расхода теплоносителя.

Для нахождения тепловой нагрузки аппарата составим уравнение теплового баланса процесса. Процесс идёт с изменением агрегатного состояния горячего теплоносителя, поэтому уравнение теплового баланса имеет вид:

ŋGг r = Gх (Iхк – Iхн) (3)

где ŋ – величина тепловых потерь равная 5%,

G – расход горячего теплоносителя, кг/с,

r– удельная теплота фазового перехода, Дж/кг,

G – расход холодного теплоносителя, кг/с,

I – энтальпия вещества потока, Дж/кг,

Энтальпии веществ найдём по уравнению:

I = Cp t (4)

где Ср – теплоёмкость теплоносителя

при определяющей температуре, Дж/кг град,

t – температура теплоносителя, град.

Для нахождения температуры, при которой ведётся конденсация воспользуемся t x (y) диаграммой. В основе построения лежат законы Дальтона, Рауля и Рауля – Дальтона. Это рабочая диаграмма зависимости температуры кипения жидкости от состава и температуры конденсации пара в зависимости от его состава. Состав бинарной смеси всегда определяется по низкокипящему компоненту.

tнк = 86° (бензол) [ 1 ]

tвк = 117° (толуол) [ 1 ]

Таблица № 1

T° P°нк P°вк П Xнк Y* нк

        0,91 0,96
        0,82 0,91
        0,73 0,86
        0,65 0,81
        0,57 0,75
        0,50 0,70
        0,44 0,64
        0,37 0,57
        0,31 0,51
        0,25 0,43
        0,21 0,37
        0,12 0,23
        0,11 0,22
        0,06 0,12
        0,02 0,04
        0,005 0,01

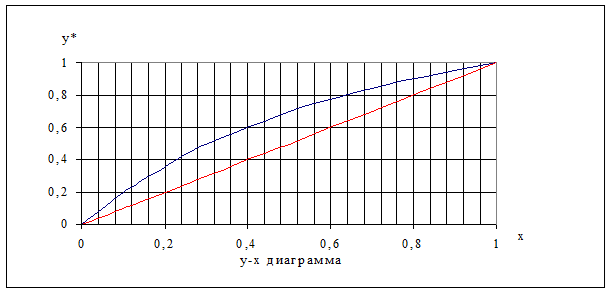

Рисунок № 1




Рисунок №2

Температура конденсации равна 89°С

tгн 89є tгк

tхк=45є

tхн=15є

Рисунок №3 Температурная диаграмма.

По формуле (4) найдём энтальпии при заданных температурах:



Ср15= 4173,24 Дж/кг град.. [ 1 ]

Cp45=4183,715 Дж/кг град. [ 1 ]

I15вода= 4173,24 · 15 = 62598,6 Дж/кг,

I45вода = 4183,715 · 45 = 188267,1 Дж/кг,

Для нахождения удельной теплоты фазового перехода воспользуемся формулой:

Rсм = r1 x1 + r2 x2 (5)

x – массовая доля компонента в смеси кгком./кгсм.,



Ма · х

х = ──────

Мсм

78 · 0,92

Х = ───────── = 0,78 кмоль ком./кмоль см.,

хбензол = 0,78; хтолуола = 1 – 0,78 = 0,22



r бензола = 418203,9 Дж/кг, rтолуола =418455,3 Дж/кг [ 1 ]



rcm = 418203.9 * 0.92 + 418455.3 * 0.08 = 418223.9 Дж/кг

Из формулы (3) найдём расход холодного теплоносителя:

0,95 · 418223,9 · 6500

Gx = ────────────────── = 5,7 кг/с

(188267,1 – 62598,6) · 3600

Зная расход холодного теплоносителя и энтальпии при заданных температурах найдем тепловую нагрузку аппарата по правой части уравнения (3).



Q = Gх (Iхк - Iхн )



Q = 5,7(188267,1-62598,6)=716310,45 Вт
