Рекомендации по технике безопасности

Следует помнить, что смесь водорода с кислородом, выдаваемая электролизером, — взрывоопасна!

Однако сам прибор при тщательности его исполнения и аккуратности работы с ним никакой опасности не представляет. Это достигается тем, что отсутствуют промежуточные емкости значительного объема; газ нигде не накапливается: сколько его вырабатывается, столько же одновременно потребляется факелом.

Однако категорически недопустимо заполнять получаемой газовой смесью какие-либо емкости для любых технологических целей, и тем более надувные детские летающие шары. Ни в коем случае нельзя также проверять герметичность соединений в конструкции электролизера пламенем свечи, спички и другим открытым огнем; недопустима и работа без заливки воды до верхнего контрольного уровня в водяном затворе или без систематической проверки наличия в нем воды, залитой перед началом работы. Опасно также снижение уровня электролита. Нужно постоянно добавлять дистиллированную воду по мере расхода электролита.

При изготовлении электролита следует работать в защитных очках и резиновых перчатках.

Гасить рабочий факел пламени нужно не выключением электропитания, а опусканием иглы в емкость с водой, иначе последует перегрев иглы и она выйдет из строя.

Оператор должен работать с горелкой в светозащитных очках.

В заключение несколько слов о перспективах. Конструкторам известно о том, что нет машин, аппаратов, приборов, не поддающихся совершенствованию. Это относится и к электролизеру. Здесь можно, например, в выпрямителе обойтись без ЛАТРа и трансформатора, без снижения эксплуатационного качества; в самом электролизере — без резиновых или иных прокладок; режим работы перевести в непрерывный; повысить температуру факела с 2000 до 3000°.

На необъятной территории СССР немало мест, сезонно отрезанных бездорожьем или слишком отдаленных от баз снабжения. Для работающих в таких условиях автор разработал модель электролизера, выдающего газ под давлением, специально для выполнения разовых, например аварийных, работ с большой мощностью факела.

Надеюсь совместно с заинтересованными читателями провести широкую проверку этой, как мне кажется, перспективной, разработки.

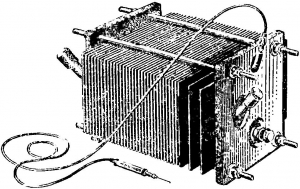

Рис. 1. Так выглядит водяная горелка (в блоке с водяным затвором).

Рис. 2. Схема электролизера:

1 — плата, 2 — прокладка, 3 — электроды, 4 — стяжной болт, 5 — отверстие для газовой смеси, 6 — отстойник с перегородкой, 7 — штуцер, 8 — шланг, 9 — корпус водяного затвора, 10 — газоприемная трубка затвора, 11 — корпус автовыключателя, 12 — контактор, 13 — резиновая груша, 14 — шланг к горелке, 15 — рукоятка горелки, 16 — огнегасящая набивка, 17 — полая игла, 18 — обратный клапан, 19 — водяной столб, 20 — кран нижнего уровня воды, 21 — заливной патрубок, 22 — решетка фильтра, 23 — фильтр, 24 — аварийный обратный клапан, 25 — раструб, 26 — сливной патрубок отстойника, 27 — сливной патрубок для электролита, 28 — заливная трубка, 29 — винтовая пробка, 30 — электролит.

Рис. 3. Электрическая схема выпрямителя электролизера.

Рис. 4. Схема горелки.
