Интегральный таймер 555 (К1006ВИ1). Микросхема представляет собой таймер для формирования импульсов напряжения длительностью Т=1,1RC (R и C - внешние времязадающие элементы) от нескольких

Микросхема представляет собой таймер для формирования импульсов напряжения длительностью Т=1,1RC (R и C - внешние времязадающие элементы) от нескольких микросекунд до десятков минут.

Предназначена для применения в стабильных датчиках времени, генераторах импульсов, широтно-импульсных, частотных и фазовых модуляторах, преобразователях напряжения и сигналов, ключевых схемах, исполнительных устройствах в системах управления, контроля и автоматики. Содержит 51 интегральный элемент. Корпус типа 2101.8-1 и 4309.8-A.

Функциональный состав: I - компаратор на-пряжения; II - триггер; III - выходной усилитель. Назначение выводов: 1-общий; 2-запуск; 3- выход; 4-сброс; 5-упр.нпряжение; б-порог; 7-разряд; 8-питание (+Uп).

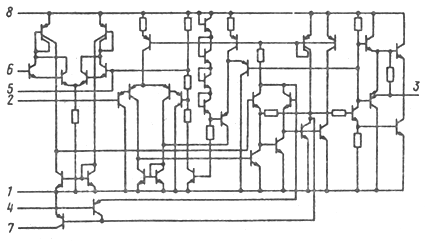

Электрическая схема

Схемы включения
