Правила построения ЧХ элементарных звеньев
|
|

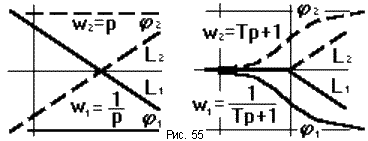

При построении ЧХ некоторых звеньев можно использовать “ правило зеркала ”: при k = 1 ЛАЧХ и ЛФЧХ звеньев с обратными передаточными функциями зеркальны относительно горизонтальной оси. Так на рис.55 изображены ЧХ идеального дифференцирующего и идеального форсирующего звеньев.
Если k
1, то передаточную функцию звена можно рассматривать как произведение W = k.W1, где W1 - передаточная функция с k = 1. При этом амплитуда вектора АФЧХ W(j
) при всех значениях
должна бытьувеличена в k раз, то есть A() = kA1(). Поэтому, например, центр полуокружности АФЧХ апериодического звена будет находиться не в точке P = 1/2, а в точке k/2. ЛАЧХ также изменится: L() = 20lgA() = 20lgkA1() = 20lgk + 20lgA1(). Поэтому при k 1 ЛАЧХ звена нужно поднять по оси ординат не меняя ее формы на 20lgk. На ЛФЧХ изменение k никак не отразится.

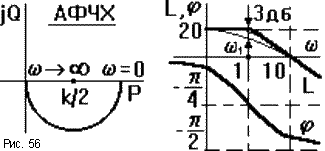

Для примера на рис.56 приведены частотные характеристики апериодического звена при k = 10 и T = 1c. При этом ЛАЧХ апериодического звена с k = 1 поднята вверх на 20lg10 = 20.
Лекция 7. ЧХ разомкнутых САУ
