Измерительная система





Постановка задачи





1) Изучение особенностей эксплуатации солнечных коллекторов(СК) в северных условиях(г.Стокгольм)



2)Изучение особенностей частей системы СК



3)Сравнение двух типов СК



4)Проверка заявленных производителем характеристик



5)Мониторинг глобального излучения с цель определения возможных режимов работы СК и установления кпд коллекторов





Объекты изучения

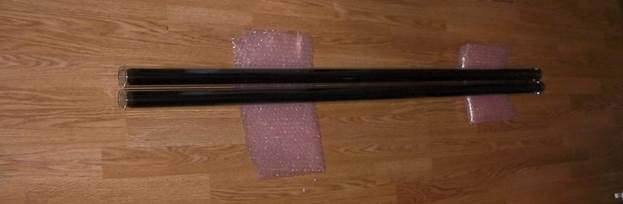

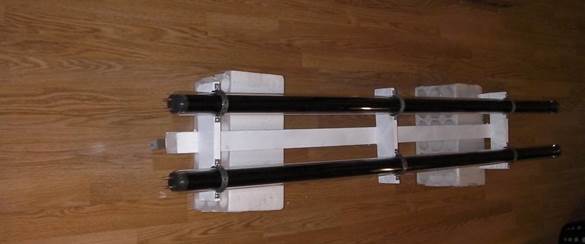

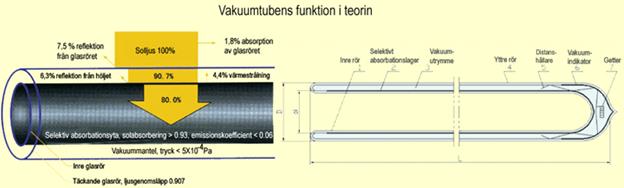

Трубчатый вакуумный коллектор

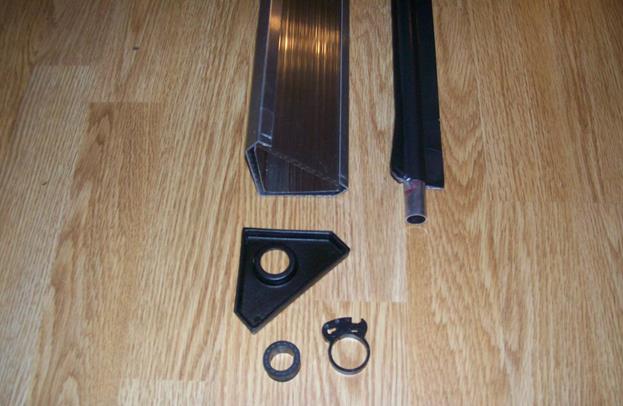

Плоский алюминиевый коллектор









Измерительная система

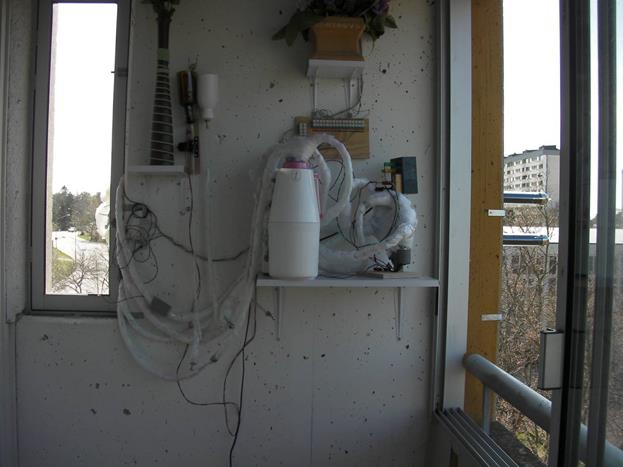

Для решения поставленных задач был создан стенд состоящий 2 модулей вакуумных СК , 1 модуля плоского СК , сенсора глобального излучения (см. приложение 1) , двух изолированных танков-акамуляторов (термосы) , изолированные шланги соединения , датчиков температуры теплоносителя и воздуха , 2 циркуляционных насосов.

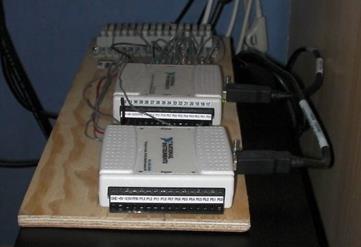

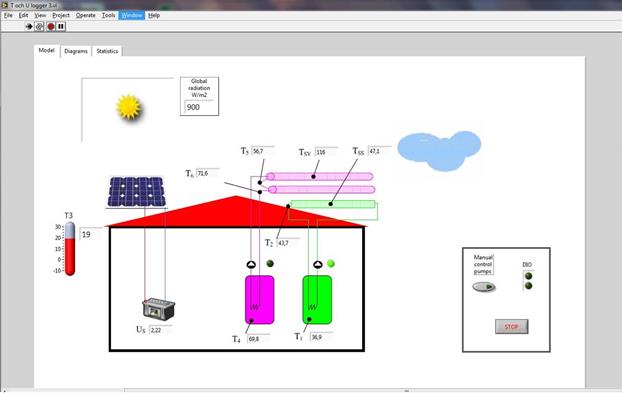

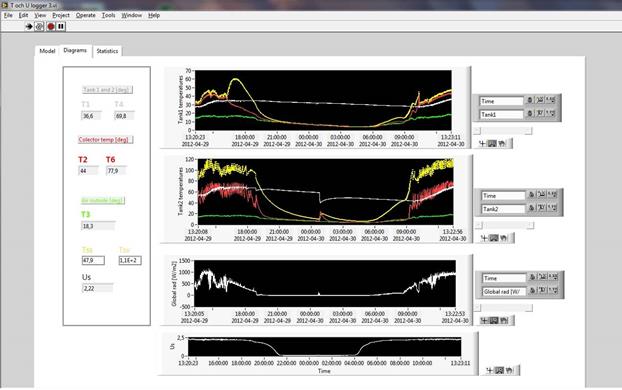

Коллекторы были установлены на южной вертикальной стене на высоте 5 этажа. Для сбора данных с датчиков и управления цирк. насосами были использованы 2 универсальных I/O модуля NI-USB 6008. Автоматизированная измерительная система была написана с системе Labview.
