Защитное заземление

Однофазные замыкания на корпус создают опасные потенциалы на нем и возле него из-за растекания тока с основания на землю. Существуют три способа защиты от поражения:

- автоматическое отключение за время менее допустимого; этот способ называется защитным отключением;

- снижение потенциала на корпусах до допустимой величины путем защитного заземления;

- зануление – обеспечивает автоматическое отключение и снижение потенциала на корпусах до допустимой величины.

В сетях с изолированной нейтралью токи замыкания (в случае попадания напряжения на корпус) недостаточны по величине для срабатывания автоматического отключения. Поэтому в таких сетях используют защитное заземление.

Нормирование заземлений по ГОСТ 12.1.030-81. Заземление применяется при в сетях с изолированной нейтралью, при - в сетях с любым режимом нейтрали.

Заземление обязательно при во всех случаях; при в помещениях особо опасных и с повышенной опасностью; независимо от U во взрывоопасных помещениях.

С целью обеспечения надежного контакта с землей корпуса, оболочки машин, аппаратов соединяют с заземлителем, находящимся в земле.

В этом случае при попадании фазы на корпус он окажется под напряжением

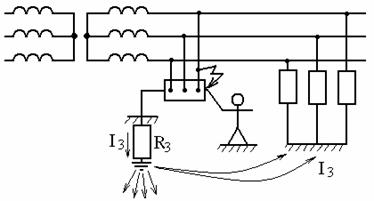

Рис.15.Схема заземления: а) принципиальная, б) замещения.

Ток через тело человека при прикосновении к корпусу будет равен.

Чем меньше , тем меньше ток .
