Упражнение 3

⇐ ПредыдущаяСтр 2 из 2




Спектр отклика интегрирующей цепи на последовательность прямоугольных импульсов.

Рис.3.1. Осциллограмма. Отклик интегрирующей цепи на последовательность прямоугольных импульсов. (RC ≈ Tи )



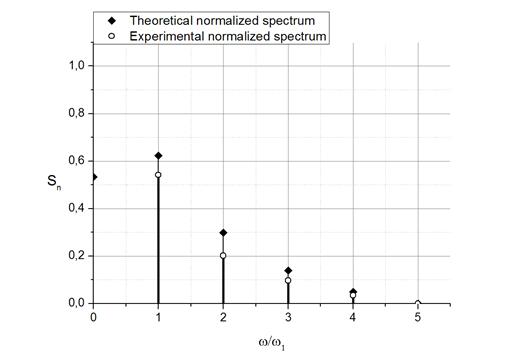

Рис.3.2. Теоретически вычисленный и экспериментально полученный спектры отклика интегрирующей цепи на последовательность прямоугольных импульсов, нормированные по первой гармонике входного сигнала. (RC ≈ Tи)



Рис.3.3. Осциллограмма. Отклик интегрирующей цепи на последовательность прямоугольных импульсов. (RC ≈ 10∙Tи )



Рис.3.4. Теоретически вычисленный и экспериментально полученный спектры отклика интегрирующей цепи на последовательность прямоугольных импульсов, нормированные по первой гармонике входного сигнала. (RC ≈ 10∙Tи)





Вывод:

В ходе эксперимента наблюдались спектры отклика интегрирующей цепи на последовательность прямоугольных импульсов для двух значений постоянной времени RC ≈ Tи и RC ≈ 10∙Tи. На рис.3.2 и рис.3.4 видно, что в спектре отклика наиболее сильно подавлены высшие гармоники спектра. Этот результат хорошо согласуется с теорией: амплитудно-частотная характеристика такой цепи имеет вид характерный для фильтра нижних частот.

Для постоянной времени RC ≈ 10∙Tи подавление высших гармоник имеет более яркий характер, чем для RC ≈ Tи. этот результат хорошо согласуется с теорией: интегрирующую цепь называют «сглаживающей» за свойство подавлять быстропеременные части сигнала (которым отвечают высшии гармоники спектра) и сохранять медленно меняющиеся части сигнала (которым отвечают низшие гармоники спектра). Известно, что интегрирование тем лучше, чем больше постоянная времени интегрирующей цепи, что и было подтверждено экспериментально.
