Двухпроводные линии электропередач

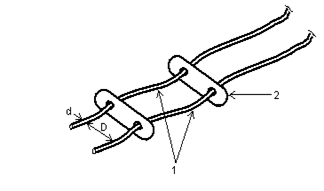

Двухпроводная линия передачи представляет собой два провода 1, между которыми расположены изоляторы 2 (Рис. 3). Сопротивление двухпроводной линии лежит в пределах 200-600-Ом и определяется как:

, где D – расстояние между центрами проводников, d – диаметр проводников.

Электромагнитное поле сосредоточено как внутри, так и за линией (Рис. 4). Это обуславливает влияние на линию различных близлежащих предметов на расстоянии до 10D. При использовании двухпроводных линий, провода которых проходят диэлектрике, мы будем иметь больше потери в нем на ВЧ. Двухпроводная линия обычно выполнена из достаточно толстого провода, способного пропустить значительные токи, и большое расстояние между проводами защищает линию от пробоя.

Недостатки: На более высоких частотах такие линии обладают большими потерями и создают помехи другим радиотехническим устройствам.

Кроме того, открытые проводники, подверженные атмосферному воздействию, корродируют, в результате чего ухудшается проводимость поверхностного слоя проводников, в котором в основном сосредотачиваются высокочастотные токи. Это приводит к дополнительным потерям передаваемой энергии.
