Вихідні дані
ЛАБОРАТОРНА РОБОТА №4
Дослідження методів побудови алгоритмів пошуку дефектів
Мета роботи:
– знати методи побудови алгоритмів пошуку дефектів;
– вміти використовувати ЕОМ для проведення розрахунків
і побудови алгоритмів пошуку дефектів.
Хід роботи

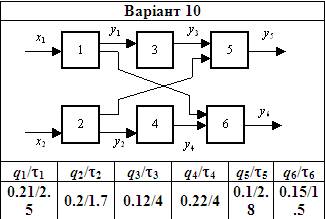

Вихідні дані
В завдання входять:
– структурна схема ОД, для якого необхідно побудувати
алгоритм пошуку дефектів інформаційним методом;
– показники надійності СО для побудови алгоритму пошуку дефектів за показниками надійності.
Рисунок 1 – Побудова алгоритму пошуку дефектів
Рисунок 2 – Алгоритм пошуку дефектів
Рисунок 3 – Алгоритм пошуку дефектів за відношенням τ
S1= t1/q1=12
S2=t2/q2=8.5
S3=t3/q3=33.3
S4=t4/q4=18.2
S5=t5/q5=28
S6=t6/q6=10
Рисунок 4 – Алгоритм пошуку дефектів за відношенням τ/q
Таблиця 1 – Таблиця станів
| Пj | Sj | I(Пк) | |||||
| S1 | S2 | S3 | S4 | S5 | S6 | ||
| П1 | 0.65 | ||||||
| П2 | 0.65 | ||||||
| П3 | 0.9183 | ||||||
| П4 | 0.9183 | ||||||
| П5 | 0.9183 | ||||||
| П6 | 0.9183 |
Таблиця 2 – Перша перетворена таблиця станів
| Пj | Sj | I(Пк/П3) | |||||
| S1 | S2 | S3 | S4 | S5 | S6 | ||
| П3 | ------- | ||||||
| П1 | 0.3333 | ||||||
| П2 | 0.5409 | ||||||
| П4 | 0.6667 | ||||||
| П5 | 0.6667 | ||||||
| П6 | 0.8742 |
В якості третьої перевірки вибираємо і складаємо табл.3.
Таблиця 3 – Друга перетворена таблиця станів
| Пj | Sj | I(Пк/П3П6) | |||||
| S1 | S2 | S3 | S4 | S5 | S6 | ||
| П3 | ------- | ||||||
| П6 | ------- | ||||||
| П1 | |||||||
| П2 | 0.4591 | ||||||
| П4 | 0.4591 | ||||||
| П5 | 0.4591 |
Таблиця 4 – Четверта перетворена таблиця станів
| Пj | Sj | I(Пк/П3П6П2) | |||||
| S1 | S2 | S3 | S4 | S5 | S6 | ||
| П3 | ------- | ||||||
| П6 | ------- | ||||||
| П2 | ------- | ||||||
| П4 | 0.3333 | ||||||
| П5 |
Таким чином, алгоритм пошуку дефекту буде включати чотири перевірки, які виконані в такій послідовності: П3, П6,П2,П4.
Висновок: На даній лабораторній роботі, я вивчив методи побудови алгоритмів пошуку дефектів. Навчився використовувати ЕОМ для проведення розрахунків.
