Косонервюрные купола

В 1970 году один прыгун на точность приземления из Южной Америки выступил с повой идеей. Он спросил: «Почему все ребра должны быть расположены перпендикулярно к нижнему слою купола?» Его свежая мысль заключалась в том, чтобы добавить угловые ребра в купол для увеличения размаха крыла с тем, чтобы уменьшить скорость снижения. Привлекательность идеи распределить загрузку по всему размаху внутри купола состоит в том, что вы как бы вводите крыло в заблуждение и заставляете его «думать», что у него появляется больше загруженных ребер, чем есть на самом деле. Добавляя «воображаемые» точки загрузки, он сделал 7-и секционный купол больше похожим на 9-и секционный и заставил его летать как 9-и секционник. Также очень важно, что, распределив нагрузку внутри купола, а не снаружи, у парашюта появилась планформа 9-и секционника с «линейным сопротивлением» 7-и секционника. Это было самой сутью новации и причиной распространения этой идеи.

Когда вы летите на крыле с загрузкой 1 фунт на кв.фут, дизайнерские параметры не так важны. Очень просто заставить купол с небольшой загрузкой планировать и хорошо приземлиться. Ситуация становится любопытнее, когда вы добавляете ощутимую загрузку. Неожиданно небольшие частички сопротивления, на которые вы раньше не обращали внимания, становятся весьма существенными. Сопротивление от 8 строп при скорости 40-50 миль в час - это серьезно. Чем быстрее вы летите, тем большую проблему будет представлять сопротивление. На трех-секционных куполах с перекрестным креплением парашют заставляют думать, что у него на стропах подвешены сотни кг при линейном сопротивлении 7-и секционного купола. Эффективность купола с большой загрузкой крыла фантастична. Такие купола имели форму прямоугольника и были выполнены из ткани F-111.

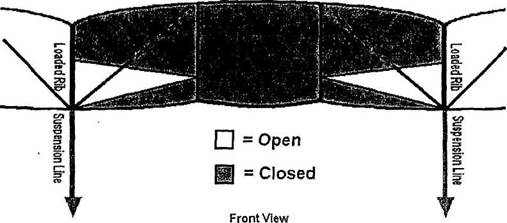

Cross-Braced Tricell

Однако существует проблема. При добавлении всех этих воображаемых «прикреплений» к стропам, купол выходит из камеры и сразу же становится плоским. В сочетании тканью нулевой проницаемости это может сделать раскрытие таким резким, что вы прикусите язык, как это произошло с одним испытателем. Надо было что-то придумать, прежде, чем выпускать ZP на рынок.

Инженер из Новой Зеландии нашел решение: он просто закрыл/сомкнул центральную секцию трех-секционника. Это замедлило скорость наполнения купола воздухом и сделало раскрытия спокойнее. Понемногу он закрывал/смыкал нос купола до тех пор, пока раскрытия не стали достаточно медленными. Но, как это бывает в жизни, он зашел слишком далеко. Парашют

Стропы

Длина строп оказывает такое же влияние на поведение высоко скоростного парашюта, как и другие переменные. Если стропы короткие, пилот находится ближе к куполу, и купол становится быстрее и больше дергается. Если удлинить стропы, купол будет медленнее реагировать, и у вас может появиться ощущение, что купол не соединен с пилотом. Длина строп контролирует «Положительную поперечную V» крыла (Ангедральная арка). Это вогнутая кривизна/закругление крыла, возникающая вследствие того, что стропы присоединены к одному и тому же соединительному звену. Каждая половину купола представляет собой полукруг. Чем длиннее стропы, тем больше будет радиус круга. Это означает, что «Ангедральная арка» купола с короткими стропами будет больше, чем у купола с длинными стропами.

В аэродинамике крыло, имеющее достаточно глубокую ангедральную форму, менее стабильно. Слово «стабильно» в данном случае не имеет несколько другое значение, чем в терминологии, относящейся к дизайну куполов. Здесь мы говорим о тенденции крыла колебаться/качаться по осям крена, тангажа и рыскания, а также о его характеристиках восстановления. Например, купол с очень короткими стропами будет более склонен к «колебаниям по оси крена», особенно при высоком угле атаки. Кроме присущей крылу стабильности, надо также рассматривать способность крыла генерировать подъемную силу. Чем больше изогнуто крыло (во фронтальной проекции), тем меньшее количество подъемной силы оно способно произвести.

Такой ангедральный эффект можно минимизировать с помощью применения технологии «Eagle Trim»

Длина строп оказывает такое же влияние на поведение высоко скоростного парашюта, как и другие переменные. Если стропы короткие, пилот находится ближе к куполу, купол становится быстрее и больше дергается. Если удлинить стропы, купол будет медленнее реагировать на команды, и у вас может появиться ощущение, что купол не соединен с пилотом.

Длина строп контролирует «Положительную поперечную V» крыла (Ангедральная арка). Это вогнутая кривизна/закругление крыла, возникающая вследствие того, что стропы присоединены к одному и тому же соединительному звену. Каждая половину купола представляет собой полукруг. Чем длиннее стропы, тем больше будет радиус круга. Это означает, что «Ангедральная арка» купола с короткими стропами будет больше, чем у купола с длинными стропами.

В аэродинамике крыло, имеющее достаточно глубокую ангедральную форму, менее стабильно. Слово «стабильно» в данном случае имеет несколько другое значение, чем в терминологии, относящейся к дизайну куполов. Здесь мы говорим о тенденции крыла колебаться/качаться по осям крена, тангажа и рыскания, а также о его характеристиках восстановления. Например, купол с очень короткими стропами будет более склонен к «колебаниям по оси крена», особенно при высоком угле атаки. Кроме присущей крылу стабильности, надо также рассматривать способность крыла генерировать подъемную силу. Чем больше изогнуто крыло (во фронтальной проекции), тем меньшее количество подъемной силы оно способно произвести.

Такой ангедральный эффект можно минимизировать с помощью применения технологии «Eagle Trim». При этой технологии стропы на центральных секциях самые короткие, и стропы становятся длиннее по мере их удаления от центра. Крыло становится более восприимчивым к командам, более подвижным и способным генерировать достаточное количество подъемной силы.
