Экспериментальная установка. Принцип работы колориметра фотоэлектрического однолучевого КФО заключается в измерении отношения двух световых потоков

Принцип работы колориметра фотоэлектрического однолучевого КФО заключается в измерении отношения двух световых потоков, полного и прошедшего через измеряемую среду, методом пропорциональных отклонений.

На фотоприёмник поочерёдно направляются световые потоки: полный Ф₀ и пропущенный через измеряемую среду Ф.

Коэффициент пропускания τ измеряемой среды, представляющий собой отношение этих потоков, определяется в виде отношения соответствующих фототоков непосредственно по шкале микроамперметра:

, (10.9)

где I ₀ – фототок, соответствующий полному световому потоку Ф₀, I – фототок, соответствующий световому потоку Ф, прошедшему через измеряемую среду.

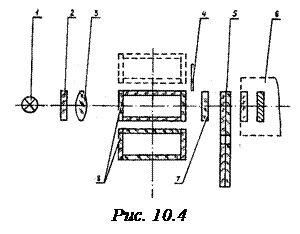

Оптическая схема прибора – одноканальная (рис.10.4). Источник света 1 помещён в фокальной плоскости конденсора 3, после которого через измеряемые образцы 8 до фотоприёмника 6 идёт параллельный пучок света. Для выделения отдельных участков спектра используются светофильтры 2 из цветного стекла. Шторка 4 служит для перекрытия светового потока, падающего на фотоприёмник; 7 – защитное стекло кюветной камеры.

Фотометрический клин 5, установленный перед фотоприёмником, предназначен для выставления отсчёта 100 по шкале микроамперметра.

Внешний вид прибора представлен на рис.10.5.
