Комплексное визуальное моделирование

Работа с решением (проектной группой)

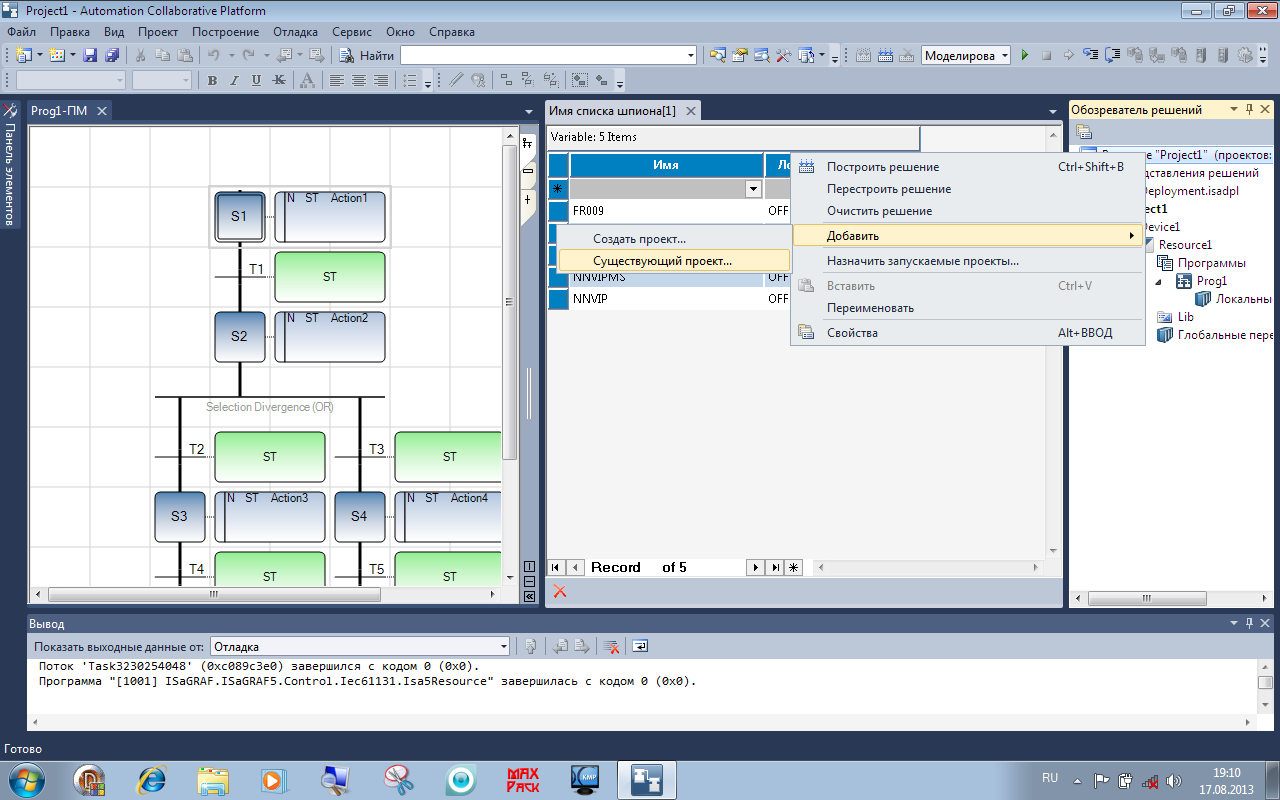

Создаем решение Project_All, добавляя существующие проекты.

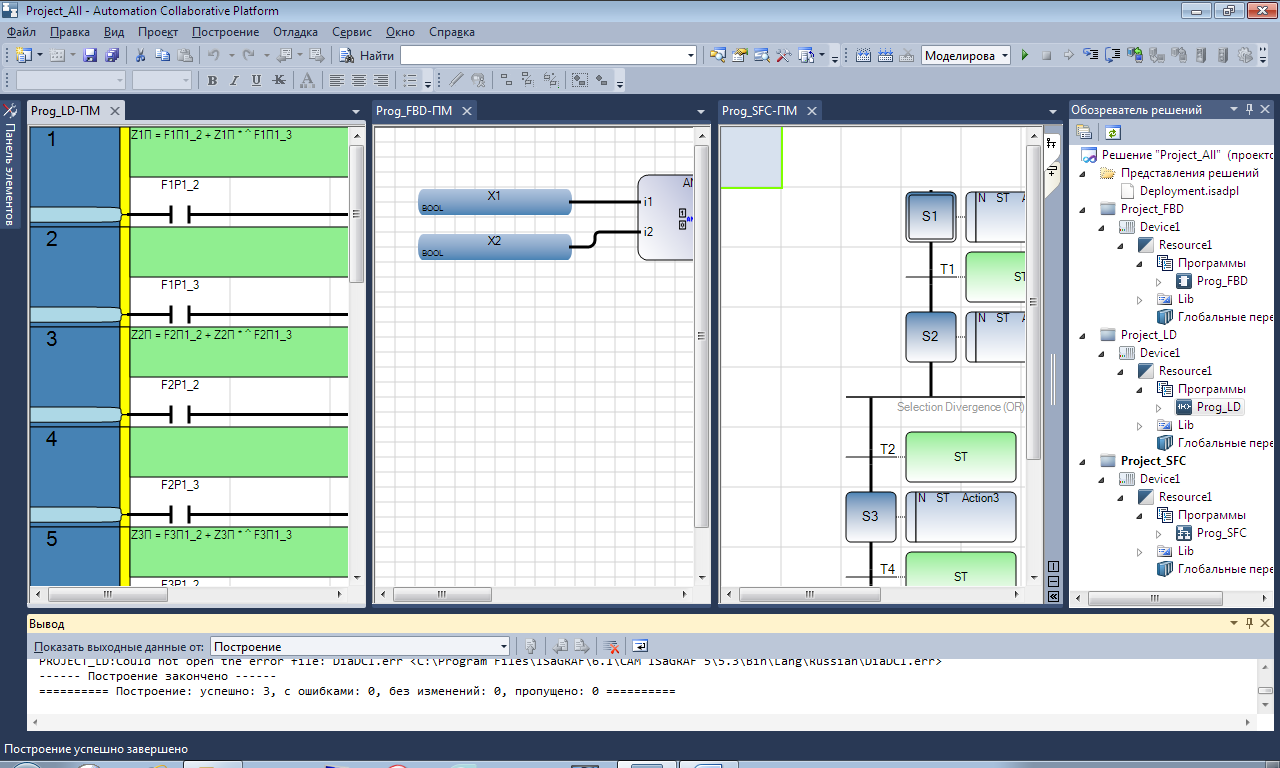

Одной командой Построение компилируем все проекты группы.

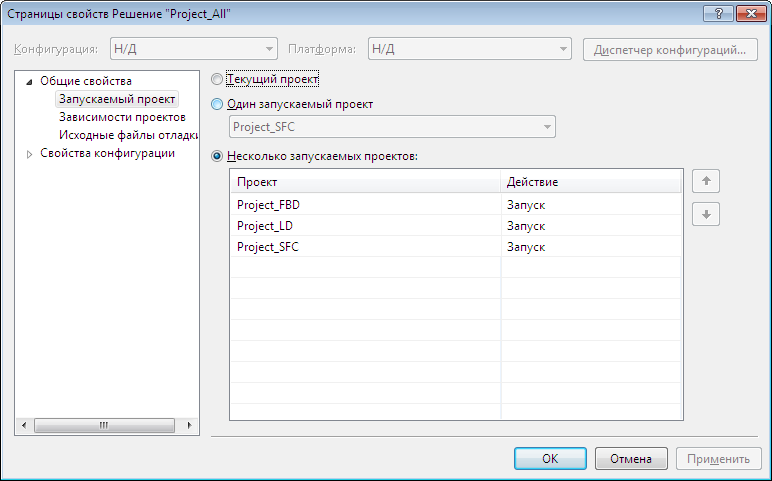

Выбираем поочередно запускаемые проекты и выполняем их моделирование.

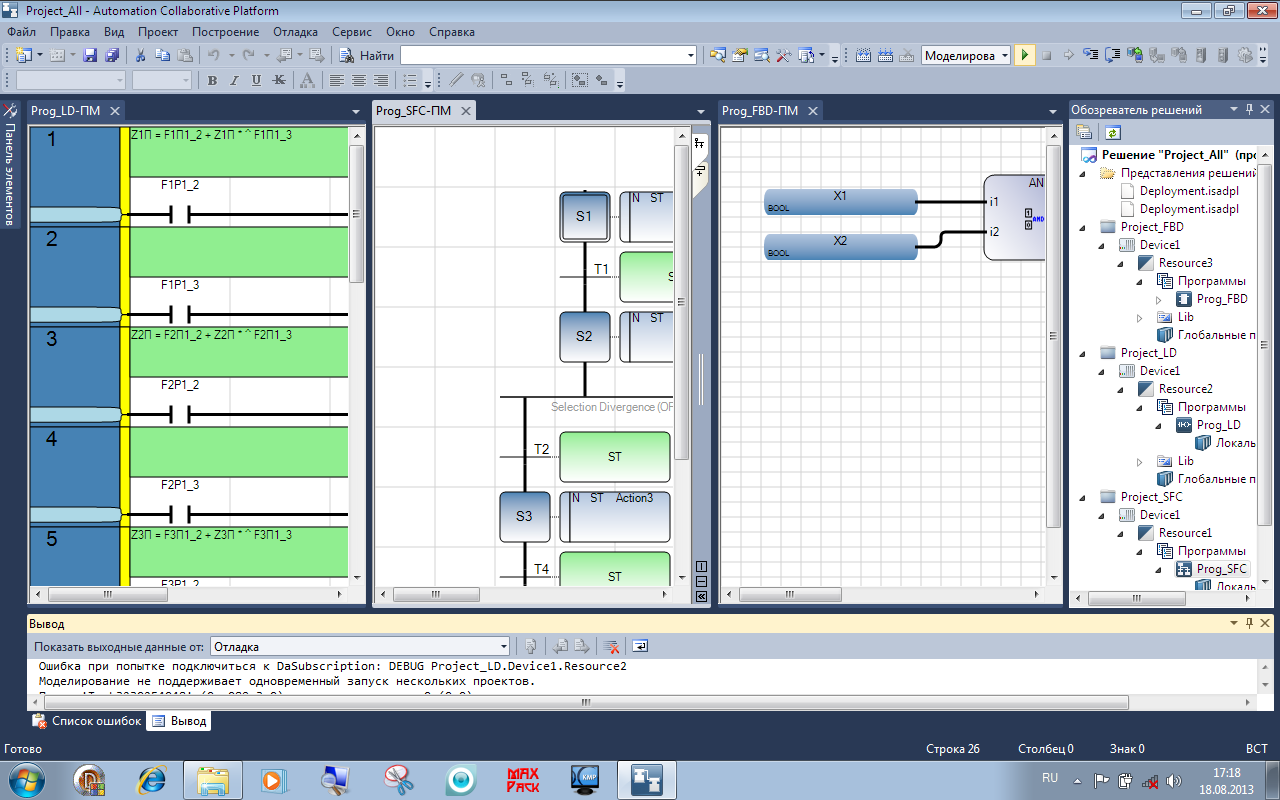

В режиме моделирования нельзя одновременно запустить несколько проектов.

Работа с группой программ в проекте

Создаем проект Prog_All, копируя к него программы из существующих проектов.

Переменные программ, по которым они взаимодействуют, заносим в словарь глобальных переменных (переменные ресурса).

Две первые переменные программы Prog_SFC управляют триггером Z1P в программе Prog_LD, а две последующие – логическим элементом AND в программе Prog_FBD.

Выполняем моделирование проекта Prog_All.

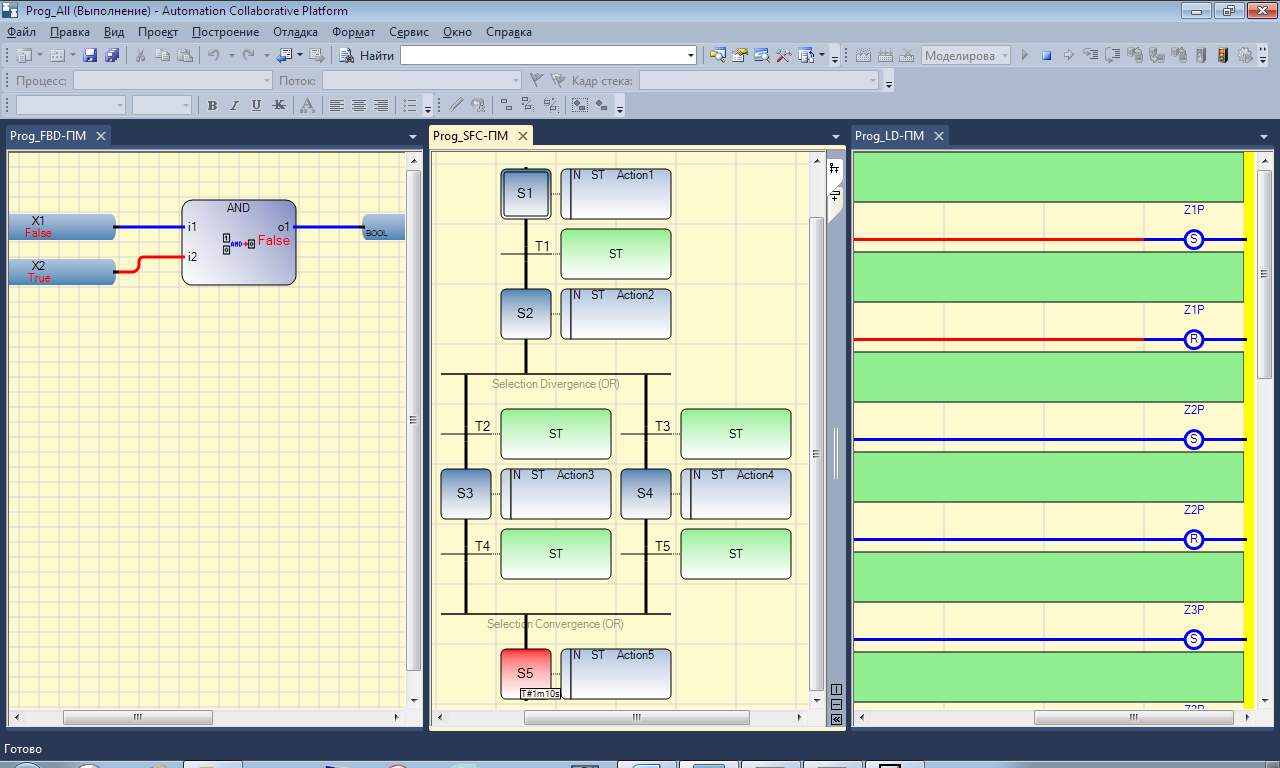

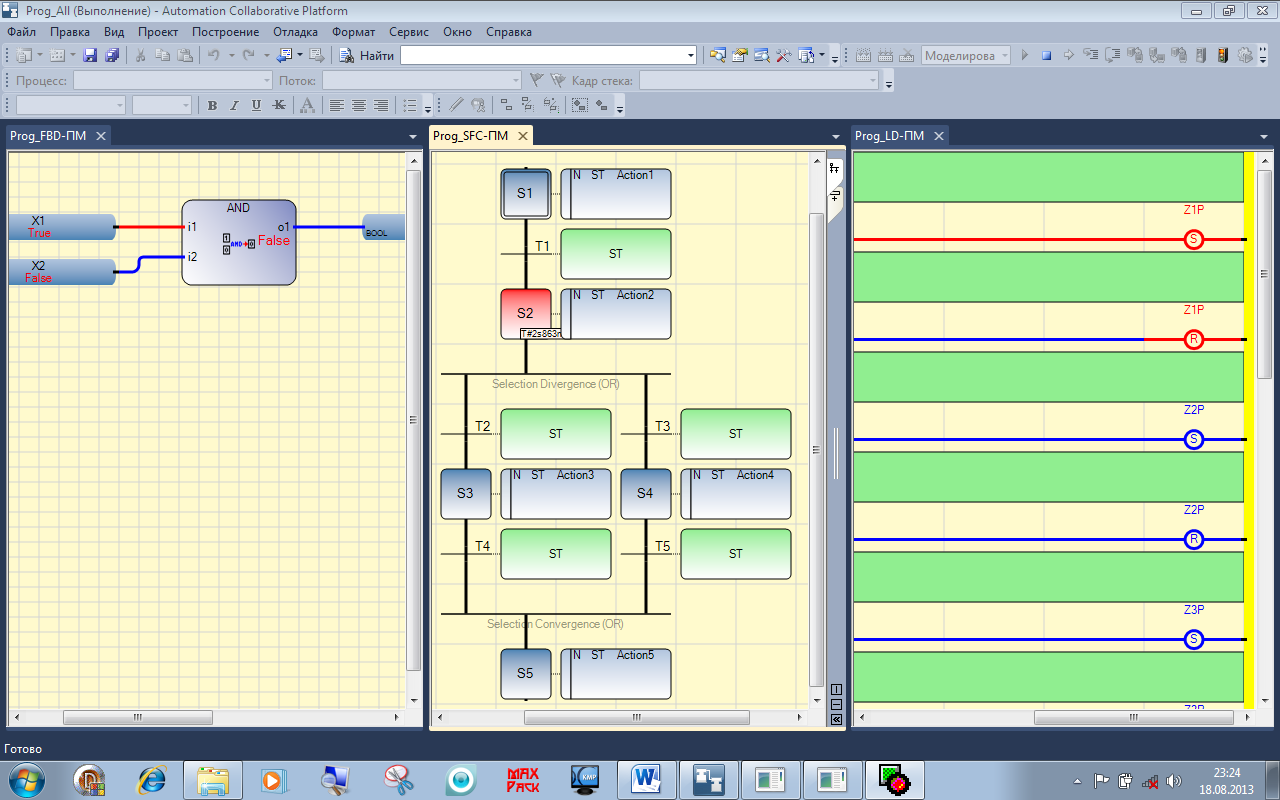

На шаге 2 алгоритма Prog_SFC подан вход Х1 на логический элемент AND и сигнал установки триггера Z1P.

На шаге 4 алгоритма Prog_SFC подан вход Х2 на логический элемент AND и сигнал сброса триггера Z1P.

На шаге 5 алгоритма Prog_SFC снят вход Х1 логического элемента AND.

Настройка ресурса для генерации кода С.

Вы можете генерировать информацию отладки только для

ресурсов, скомпилированных в TIC код.

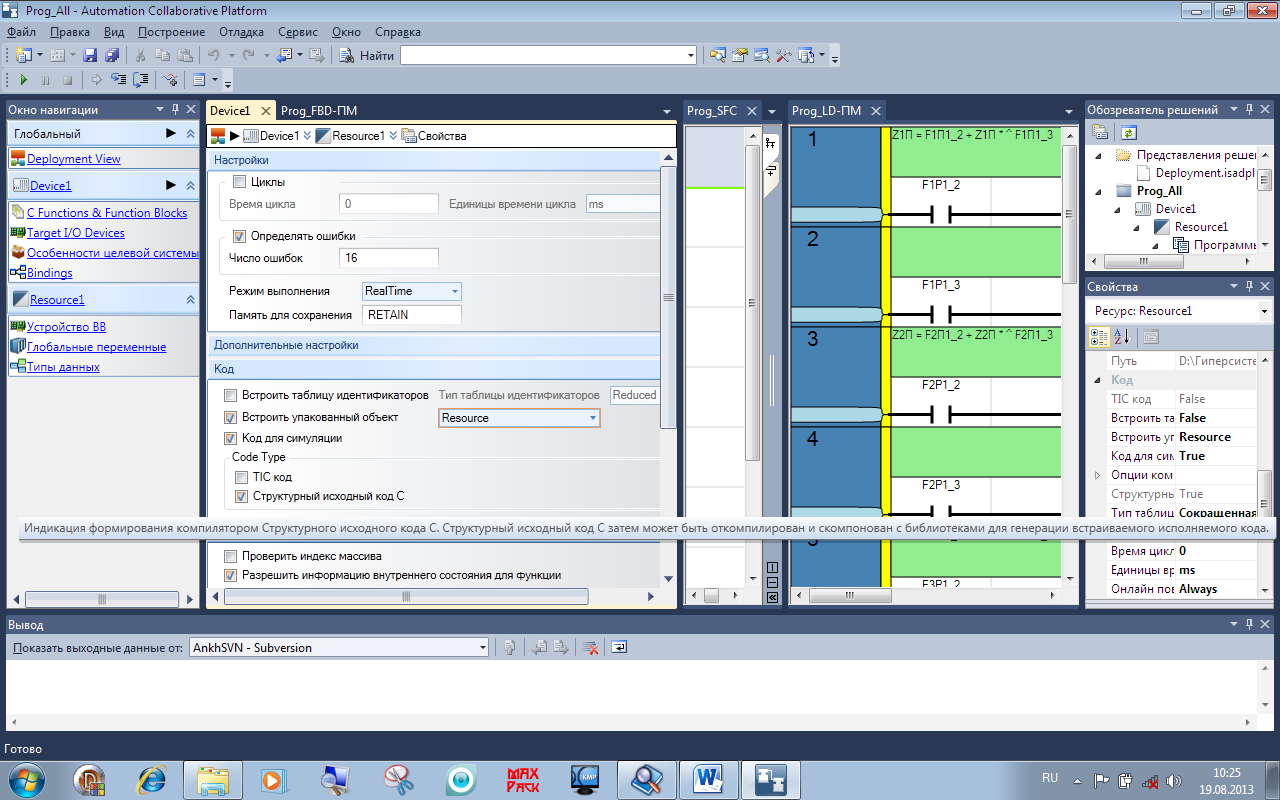

Structured C source code, индикация формирования компилятором Структурного исходного кода C.

Структурный исходный код C затем может быть откомпилирован и скомпонован с библиотеками для генерации

встраиваемого исполняемого кода.

Цикл-за-циклом/Реальное время, указывает выполняются ли программы циклически или нет. Для режима

Цикл-за-циклом входы читаются, но код не выполняется в течение времени цикла. Эта опция полезна для

проверки входов-выходов.
