Упражнение 7. Создание диаграммы IDEF3
1. Перейдите на диаграмму А2 и декомпозируйте работу " Сборка настольных компьютеров ". В диалоге Activity Box Count (рис. 7.1) установите число работ 4 и нотацию IDEF3. Рис. 7.1. Выбор нотации IDEF3 в диалоге Activity Box Count
Возникает диаграмма IDEF3, содержащая работы (UOW). Правой кнопкой мыши щелкните по работе, выберите в контекстном меню Name и внесите имя работы "Подготовка компонентов ". Затем во вкладке Definition внесите определение "Подготавливаются все компоненты компьютера согласно спецификации заказа".
2. Во вкладку UOW внесите свойства работы (табл. 7.1). Таблица 7.1. Свойства UOW

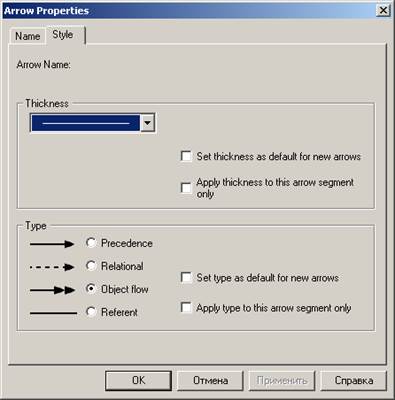

3. Внесите в диаграмму еще три работы (кнопка ) Внесите имена следующих работ: · Установка материнской платы и винчестера. · Установка модема. · Установка дисковода CD-ROM. · Установка флоппи- дисковода. · Инсталляция операционной системы. · Инсталляция дополнительного программного обеспечения. 4. С помощью кнопки палитры инструментов создайте объект ссылки. Внесите имя объекта внешней ссылки "Компоненты ". Свяжите стрелкой объект ссылки и работу "Подготовка компонентов ". 5. Свяжите стрелкой работы "Подготовка компонентов" (выход) "Установка материнской платы и винчестера". Выделите стрелку, нажмите правую кнопку мышки и в меню выберите Style. Появится окно Измените стиль стрелки на Object Flow. Аналогично создайте связь ссылки Компоненты с работой Подготовка компонентов. Стиль связи установите Referent. В IDEF3 имя стрелки может отсутствовать, хотя AllFusion PM показывает отсутствие имени как ошибку. Результат показан на рис. 7.2. Рис. 7.2. Результат создания UOW u объекта ссылки 6. С помощью кнопки - на палитре инструментов внесите два перекрестка типа асинхронного "или" и свяжите работы с перекрестками, как показано на рис. 7.3.

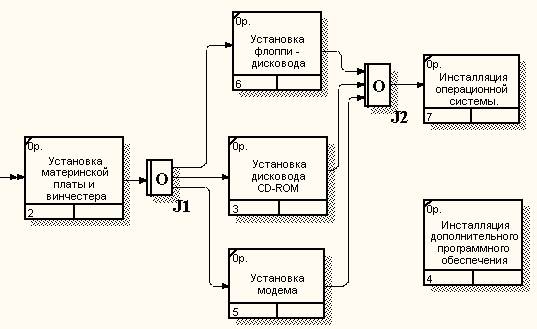

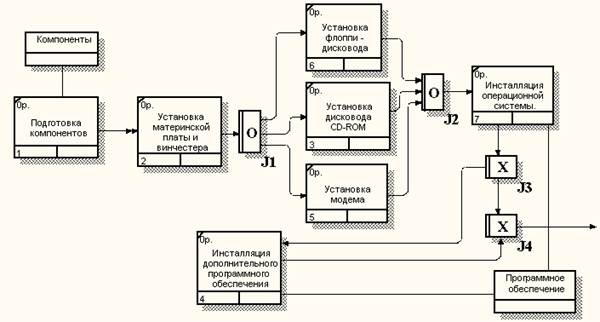

Рис. 7.3. Диаграмма IDEF3 после создания перекрестков 7. Правой кнопкой щелкните по перекрестку для разветвления (fan-out), выберите Name и внесите имя "Компоненты, требуемые в спецификации заказа". Создайте два перекрестка типа исключающего "ИЛИ" и свяжите работы, как показано на рис. 7.4. Рис. 7.4. Результат выполнения упражнения 7.
|
