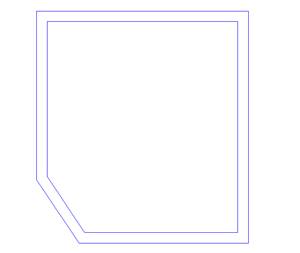

Обрежьте ненужные части смещенных линий в соответствии с Рисунком 2 ниже, для этого используйте команду «Обрезать» (см.Упражнение 1)

Рис. 1 Рис. 2

Построение дверного проема

При рисовании дверного проема возникает проблема указания начала отрезка на заданном расстоянии от стены.

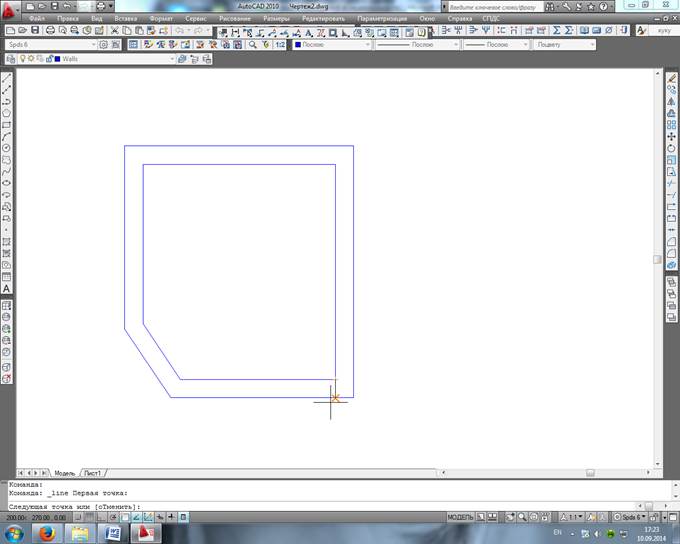

1. В панели «Рисование» нажать кнопку «Отрезок». AutoCAD запрашивает указать первую точку отрезка. Укажите точку как показано на рисунке

2. Вторую точку отрезка укажите на пересечении с нижним горизонтальным отрезком (либо направьте курсор мыши вниз и введите 200 (расстояние между отрезками))

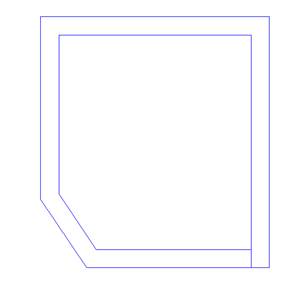

3. Нажмите ENTER для завершения команды «Отрезок». Результатом выполнения команды будет Рисунок 3.

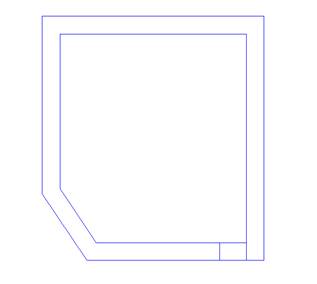

4. Сместите построенный отрезок влево, указав расстояние смещения 300 (Рисунок 4).

Рис. 3 Рис. 4

5. Удалите исходный отрезок (Рисунок 5). Используя команду «Подобие» («Смещение») постройте вторую границу проема, задав расстояние смещения 900 влево. (Рисунок 6)

Рис. 5 Рис. 6

7. Используя команду «Обрезать» создайте проем, как показано на рисунке ниже:

Создадим дверь в соответствии с созданным дверным проемом.

1. Постройте Отрезок, соединяющий внутренние углы проема (рисунок ниже) (используйте режим объектной привязки «Конточка» для указания точек отрезка).

Далее необходимо осуществить поворот построенного отрезка внутрь комнаты на 30⁰

2. В панели «Редактирование» нажмите кнопку «Повернуть».

3. Выделите построенный отрезок, для завершения выбора нажмите Enter.

AutoCAD запрашивает базовую точку (точку относительно которой будет произведен поворот)

4. Укажите конечную точку отрезка, расположенную справа.

Далее необходимо задать угол, на который будет осуществлен поворот отрезка.

1. Введите угол поворота -30.

Примечание: Если угол откладывается по часовой стрелке, то значение угла отрицательно.

Полученный рисунок должен выглядеть подобно изображенному ниже:

Резюме

Вы закончили это упражнение. При его выполнении вы применяли следующие понятия, режимы, команды и функции:

Создание нового слоя

Относительные координаты

Команда «Повернуть»

Режим объектной привязки “Конточка”

Режим объектной привязки “Смещение”

Режим объектной привязки “Ближайшая”

Режим объектной привязки “Пересечение”
