Натягиванием” поверхностей на каркас

Система автоматизированного проектирования AutoCAD в инженерной графике

Занятие 10.

Трехмерное моделирование

Ø Создание трехмерных моделей

· Поверхностные модели

Поверхностные модели

Поверхностные модели (Surface) имеют ребра и грани в виде поверхностей нулевой толщины.

Поверхностная модель создается:

· “натягиванием” поверхностей на каркас;

· выдавливанием двумерного объекта;

· построением сетей.

Упражнение 10.1

Создание поверхностной модели

натягиванием” поверхностей на каркас

Постройте каркасную модель, показанную на рисунках 10.1 – 10.4.

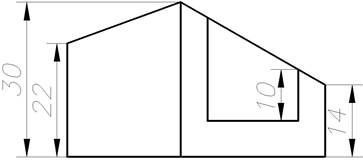

Рис. 10.1. Вид Top	Рис. 10.2. Вид Left
Рис. 10.3. Вид SW Isometric	Рис. 10.4. Вид SE Isometric

Для “натягивания” поверхности на каркас используется команда меню Рисование Моделирование Сети 3D Грань (команда _ 3DFace). Команда позволяет построить плоскую поверхность, произвольно ориентированную в пространстве, ограниченную тремя или четырьмя кромками. После вызова команды укажите последовательно угловые точки создаваемой поверхности, используя привязки к точкам каркаса.

Создайте поверхности на всех гранях каркасной модели. Для изменения режима отображения полученной поверхностной модели воспользуйтесь командой меню Вид Видовые стили 3D Скрытый (рис. 10.5).

Рис. 10.5

Созданные поверхности окрашены в цвет слоя. Выберите режим отображения модели Вид Видовые стили Реалистичный (рис. 10.6).

Рис. 10.6

Перекрасьте модель в другой цвет с помощью палитры Свойства

Кроме команды 3D Грань можно использовать команду Область, которая позволяет создавать плоские объекты, используя существующие примитивы, находящиеся в одной плоскости и образующие замкнутый контур.
