Система электрического питания

Принципиальная схема системы электрического питания представлена на рис.3. Она предназначена для поддержания устойчивого тлеющего разряда в разрядной камере и питания электродвигателей вакуумных насосов.

Все измерительные приборы и вспомогательное оборудование (сигнальная лампочка и т.д.) питаются от сети переменного тока напряжением 220В или 220/380В. Управление системой электропитания установки осуществляется с пульта управления, на котором установлены приборы А-амперметр и V- вольтметр, лампочка сигнализации. Блок балластных сопротивлений служит для обеспечения устойчивости системы «источник питания - разрядная камера» и исключает возможность перехода тлеющего разряда в дугу.

Двигатели вакуумных насосов включают с помощью магнитных пускателей.

2. Вакуумная система.

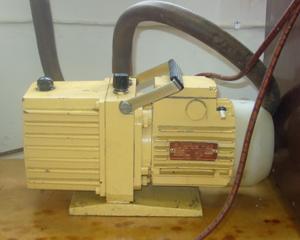

Вакуумная система служит для создания перепада давления на входе и выходе разрядной камеры. Она состоит из вакуумного насоса и ресиверов, служащих для выравнивания пульсаций давления в разрядной камере. Необходимое давление в разрядной камере поддерживается вакуумным насосом типа 2НВР-Д (пластинчато-роторный вакуумный насос). Воздух через расходомеры поступает в разрядную камеру и выбрасывается в атмосферу вакуумными насосами.

3.Разрядная камера.

Разрядная камера необходима для исследования тепловых и энергетических

характеристик тлеющего разряда в потоке воздуха. Ее основными элементами являются медные охлаждаемые катод и анод, кварцевая межэлектродная вставка. Герметичность соединения межэлектродной вставки с анодом и их теплоизоляция обеспечивались с помощью фторопластовой прокладки, на которую наносилась силиконовая паста.

Электроды находятся друг от друга на расстоянии L. Схематически можем показать их следующим образом:

L-расстояние между электродами. Давление в разрядной камере P=0,5 мм.рт.ст. ≈66,5 Па

(В данной работе эксперимент проделывается для двух различных расстояний между электродами).
