Связи в покрытии

Пространственную жесткость и устойчивость плоскостных конструкций обеспечивают системой связей, устанавливаемых между этими конструкциями.

Плоскостная конструкция – плоскостной является конструкция, работающая в одной вертикальной плоскости, проходящей через ее опоры

Для повышения устойчивости зданий предусматривают систему вертикальных и горизонтальных связей между колоннами каркаса и в покрытии. В данном разделе рассмотрены связи в покрытии зданий со стальным каркасом.

В покрытиях зданий со стальными фермами предусматривают горизонтальные связи в плоскостях верхних и нижних поясов стропильных ферм, а также вертикальные связи между фермами.

На рис. 8.6 рассмотрены типы связей, устанавливаемых в покрытии при уклоне верхнего пояса 1,5% с ограждением из железобетонных плит.

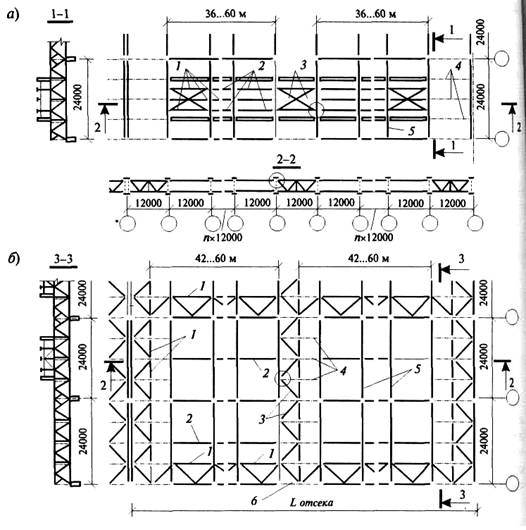

Рис. 8.6 Связи в покрытии со стальными фермами: а – по верхним поясам стропильных ферм; б – по нижним поясам стропильных ферм; 1 – распорки; 2 – растяжки; 3 – раскосы; 4 – вертикальные связи; 5 – стропильные фермы; 6 – связные фермы.

Связи по верхним поясам стропильных ферм состоят из распорок, раскосов и растяжек, монтируемых в пределах фонарного проема покрытия (рис. 8.6 а).

По нижним поясам стропильных ферм (рис. 8.6 б) в систему связей входят: поперечные горизонтальные связевые фермы, размещенные в торцах температурного отсека здания (при длине отсека более 96 м устанавливают также промежуточные связевые формы через 42-60 м); продольные горизонтальные связевые фермы, размещаемые в одно-, двух- и трехпролетных зданиях только вдоль крайних рядов колонн, а в зданиях с числом пролетов более трех – также и вдоль средних рядов колонн через 2-3 пролета (в зависимости от режима работы); - распорки и растяжки.

Вертикальные связи располагают вдоль стоек стропильных и фонарных ферм с интервалом 6-12 м. ставят их по нижним поясам стропильных ферм в местах размещения поперечных горизонтальных связей (рис. 8.6 позиция 4).
