Тема №6: ГИЛЬЗЫ, ЗАРЯДЫ И СРЕДСТВА ВОСПЛАМЕНЕНИЯ



Объем учебного материала темы:

Назначение и классификация метательных зарядов, принцип их устройства и подготовка к стрельбе.

Классификация, устройство, действие гильз при выстреле и требования, предъявляемые к ним. Классификация, устройство, действие средств воспламенения и требования, предъявляемые к ним.



Занятие №1:Разновидности, устройство и применение элементов артиллерийского выстрела

Учебная литература:

Эксплуатация боеприпасов: Учебник / А.А. Плющ, С.Н. Курков, К.А. Еличев и др.- Пенза: ПАИИ. 287 с., Стр.200-203; 217-225.

1. Учебник, Боеприпасы наземной артиллерии. М., Воениздат, 1970. с.171-189,

2. 122мм гаубица Д-30, ТО и ИЭ, часть 3, БОЕПРИПАСЫ. М., Воениздат, 1972. с.20-42,

3. 100мм проивотанковая пушка МТ-12. Руководство службы. М. ВИ.1980 с.134-136,

4. Танк Т72, Техническое описание и инструкция по эксплуатации, Книга 2, часть 1,М, Воениздат, 1988, 512 с.

1. Назначение, СОСТАВНЫЕ ЧАСТИ И РАЗНОВИДНОСТИ метательных зарядов
Боевым (метательным) зарядом называется часть артиллерийско­го выстрела, состоящая из навески пороха одной или нескольких марок и вспомогательных элемен­тов, собранных в определенном порядке и предна­значенных для сообщения снаряду требуемой на­чальной скорости при определенном давлении по­роховых газов в канале ствола. Артиллерийские боевые заряды классифицируются по типу выстрелов, в которых они применяются, по конструкции и по количеству марок пороха. По типу выстрелов различают заряды: · к выстрелам патронного заряжания, · к выстрелам раздельно-гильзового заряжания, · к выстрелам раздельного картузного заряжания. По конструкции боевые заряды бывают постоянные и переменные, Постоянные заряды представляют собой навес­ку пороха, величина которой строго установле­на. Переменные боевые заряды состоят из не­скольких отдельных навесок (основной навески называемой пакетом и дополнительных пучков). По количеству марок пороха боевые заряды могут состоять из пороха одной марки или порохов нескольких марок. Боевые за­ряды, изготовленные из порохов двух или более марок, называются комбинированными.   Принцип устройства артиллерийских метательных (боевых) зарядов. Боевой заряд состоит из навески пороха и вспомогательных элементов. Навеска пороха является основным элемен­том всякого артиллерийского метательного (боево­го) заряда. Навеска и марка пороха определяются баллистическим расчетом из условия полного использования энергии боевого заряда для достижения требуемой начальной скорости при за­данном давлении пороховых газов. ВОСПЛАМЕНИТЕЛЬ представляет собой навеску дымного пороха, помещенную в миткале­вый картуз. Вес воспламенителя устанавливается из расчета безотказного и быстрого воспламенения боевого заряда. При увеличении веса воспламенителя помимо воз­растания мощности воспламеняющего импульса, повышается начальное давление, которое приводит к возрастанию скорости воспламенения и горения заряда в целом. В среднем для надежного воспламенения должно быть создано давление 50-120 кг/см . а для этого требуется воспламенитель с ве­сом в пределах 0.5-3,0% от навески пороха. РАЗМЕДНИТЕЛЬ представляет собой моток проволоки, изготовленной из свинца или сплава свинца с оловом. При выстреле свинец под действием высокой температуры расплавляется и соединяется с медью, об­разуя легкоплавкий сплав. Этот сплав механически выносится потоком пороховых газов и ведущим пояском снаряда при последующем выстреле. Размеднитель, как правило, укладывается сверху боевого заряда. Масса размеднителя составляет до 1 % массы навески пороха.   ФЛЕГМАТИЗАТОР представляет собой лист бумаги, покрытый с обеих сторон слоем высокомолекулярных органических веществ (парафин, церезин, петролатум и т.п.). По устройству флегматизатор может быть листового ти­па и рифленый. Флегматизатор увеличивает «живучесть» ствола в 2-5 раз, однако увеличивает нагар в стволе и ухудшает экстракцию гильз вследствие засорения зарядной каморы. ПЛАМЕГАСИТЕЛИ представляют собой навес­ку пламегасящей соли или пламегасящего пороха, помещаемую в картуз кольцевой формы. В качестве пламегасящей соли используются в порош­кообразном виде сернокислый калий (K2SO4), хлори­стый калий (К.С1) или их смесь. Пламегасящие пороха содержат соли калия (K2SO4, КСl) или хлорорганические соединения (гасители типа Х-10, Х-20). Вес пламегасителя: 0,5-1% от навески пороха боевого заряда. УПЛОТНИТЕЛЬНОЕ (обтюрирующее) устройст­во представляет собой картонные элементы боевого за­ряда. Оно служит для предотвращения перемещения боевого заряда в гильзе при перевозке и эксплуатации выстрелов, а также для устранения прорыва пороховых газов до полного врезания ведущего пояска снаряда в нарезы ствола. Уплотнительное устройство выстрелов патронного заряжания состоит из кружка, укладываемого непосредственно на порох, цилиндрика и обтюратора; в том слу­чае, когда снаряд снабжен трассирующим устройством, в кружке и обтюраторе делают отверстие. В выстрелах раздельного гильзового заряжания уплотнительное устройство состоит из двух картонных кры­шек. Нижняя (нормальная) крышка имеет петлю из тесьмы и служит об­тюратором при выстреле. Верхняя {усиленная) крышка с тесьмой служит для закрепления и герметизации боевого заряда в гильзе.Петля и тесьма предназначены для удобства извлечения крышек из гильзы. Для более надежной герметизации боевого заряда, всю поверхность усиленной крышки заливают слоем смазки ПП-95/5 (95% петролатума и 5% парафина}. К боевым зарядам предъявляются следующие требования: · однообразие действия при стрельбе, · возможно меньшее влияние на разгар ствола, · беспламенность выстрела. · простота и однообразие по составлению боевых заря­дов. · стойкость при длительном хранении. Однообразие действия при стрельбе оценивается рас­сеиванием начальных скоростей. Чтобы выполнить это требование, для каждого образца орудия тщательно подбирают природу и состав пороха, форму и размеры пороховых элементов, величину и конструкцию воспламенителя.   Пояснить в темпе, удобном для записи   Пояснить в темпе, удобном для записи, используя знания , полученные при изучении темы 1   Пояснить устно в темпе, удобном для записи
БОЕВЫЕ ЗАРЯДЫ К ВЫСТРЕЛАМ УНИТАРНОГО ЗАРЯЖАНИЯ. Боевые заряды этого типа применяются к выстрелам малого и среднего калибра 23мм, 76мм, 100мм пушкам. Боевой заряд(см.рис.1) состоит из навески трубчатого пороха, воспламенителя из дымного ружейного пороха, пламегасителя, размеднителя, двух картонных кружков и ци­линдра, расположенного между ними. Собранный пороховой заряд может состоять из нескольких частей: верхней, нижней и россыпной. Россыпная часть 1 порохового заряда размещена в гильзе во­круг нижней части заряда. В отдельных случаях россыпная часть заряда помещается в картуз 2. Нижняя часть 1 порохового заряда состоит из пучка пороховых трубок, связанных нитью «Корд». Воспламенитель 3 и пламегаситель 4 при­крепляются к нижнему торцу картуза или пучку пороховых трубок нижнего заряда.. Верхняя часть порохового заряда состоит из пучка пороховых трубок, связанных нитью «Корд». Размеднитель 8 в виде мотка свинцовой проволоки размещен на торце верхней части заряда. Поверх всего заряда помещаются два картонных кружка 6 и цилиндр 7 между ними. В верхней части гильзы вдоль ее стенок разворачивается парафинированная бумага – флегматизатор 9.   ЗАРЯДЫ К ВЫСТРЕЛАМ РАЗДЕЛЬНО-ГИЛЬЗОВОГО ЗАРЯЖАНИЯ. Заряды применяются для комплектации выстрелов к гаубицам средних калибров 122мм и 152мм. По конструкции заряд может быть полный переменный и уменьшенный переменный. В состав заряда входят несколько марок пороха различной формы. В общем случае заряд может состоять из основного пакета или , дополнительных пучков пороха, четыре верхних до­полнительных пучка, воспламенитель, пламегаситель, размеднитель, нормальная крышка, усиленная крышка. Полные и уменьшенные переменные заряды применяют­ся для стрельбы осколочно-фугасными гранатами, дымовы­ми и осветительными снарядами. Полный заряд (См.рис.2) состоит из рассыпной ча­сти заряда 5 и пучка 6 пороховых трубок. Вес пороха может изме­няться в зависимости от партии пороха. Пороха марок помещаются в картузе 4, дном которого служит воспламенитель 7 из дымного оружейного пороха, с пламегасителем 9 из пороха ВТХ-10. Поверх заряда в картузе, помещенного в гильзу, укла­дывается размеднитель 3 из свинцовой проволоки весом 10 г. В зарядах, комплектуемых со снарядами с железо-ке­рамическими поясками, размеднитель не применяется. Заряд в гильзе закрывается нормальной крышкой 2 (обтюратором) и усиленной крышкой 1. Уменьшенный переменный заряд (См.рис.3) состоит из основного пакета 6, нижнего 5 нерав­новесного пучка и трех верхних 4 равновесных пучков. К основному пакету пришит воспламенитель 7 из дымного ру­жейного пороха и пламегаситель 8 из пороха ВТХ-10. В основном пакете, в верхних и нижних равновесных пучках помещен порох разной мар­ки и массы. Верхний равновесный и нижний неравновесный пучки невзаимозаменяемы. Вес пороха в пакете и пучках может изменяться в зави­симости от партии пороха. На верхние равновесные пучки укладывается размеднитель 3 из свинцовой проволоки весом 10 г. При стрельбе уменьшенными переменными зарядами со снарядами с же­лезо-керамическими поясками размеднитель не применяет­ся. Уменьшенный переменный заряд состоит из пяти зарядов. Для получения зарядов от первого до четвертого сле­дует вынуть усиленную и нормальную крышки, размеднитель и в соответствии со скомандованным зарядом коли­чество пучков пороха. Затем вложить в гильзу размедни­тель и нормальную крышку. Усиленная крышка при этом не вкладывается. Заряд в гильзе закрывается нормальной крышкой 2 (об­тюратором) и усиленной крышкой 1. Нормальные крышки для зарядов к гаубице изготовля­ются из картона и служат для поджатия заряда ко дну гильзы, предохраняя его от смещения при транспортировке и в обращении. В гильзу нормальная крышка вставляется так, чтобы ее закраины были обращены к заряду. Нормальная крышка уменьшенного переменного заряда вынимается только при извлечении из гильзы пучков для получения требуемого заряда, после чего вновь вставляет­ся в гильзу до упора в заряд. При выстреле нормальная крышка выполняет роль обтюратора. Усиленная крышка для всех зарядов изготовляется из картона и предназначена для герметизации боевого заря­да в гильзе. Усиленная крышка заливается по всей поверхности, по стыку с гильзой расплавленным герметизирую­щим составом (смазки ПП 95/5).   БОЕВЫЕ ЗАРЯДЫ К ВЫСТРЕЛАМ РАЗДЕЛЬНОГО КАРТУЗНОГО ЗАРЯЖАНИЯ. Заряды применяются для комплектации выстрелов к гаубицам крупных калибров 203мм и выше. По конструкции заряд может быть полный переменный и уменьшенный переменный. В состав заряда входят несколько марок пороха различной формы. Заряд состоит из следующих основных элементов (См.рис.4): основной пакет, равновесные дополнительные пучки, равновесные дополнительные пучки, воспламенитель, тесьма, ушки для тесьмы, чехол.   Пояснить по рисунку в темпе, удобном для записи     Пояснить по рисунку в темпе, удобном для записи     Пояснить по рисунку в темпе, удобном для записи   Пояснить по рисунку в темпе, удобном для записи
2. НАЗНАЧЕНИЕ, Устройство И РАзНОВИДНОСТИ АРТИЛЛЕРИЙСКИХ ГИЛЬЗ
Гильза является одним из элементов выстрела и пред­назначена: · для помещения заряда, вспомогательных элементов к заряду и средств воспламенения; · для предохранения заряда от влияния влаги и меха­нических повреждений при транспортировке и хранении; · для обтюрации пороховых газов при выстреле.   По конструкции гильзы к выстрелам унитарного заряжания и раздельно-гильзового заряжания несколько отличаются друг от друга. В гильзе к выстрелу унитарного заряжания различают (см.рис.5 ) корпус, дульце, скат, фланец, донный срез и очко для капсюльной втулки. Отличительной особенностью данной гильзы является длинное дульце, внутренняя поверхность которого центрирует снаряды в первый период их движения при выстреле.   В гильзе к выстрелу раздельно-гильзового заряжания различают (см.рис.5) дульце, корпус, фла­нец, донный срез иочко для капсюльной втулки. Корпус гильзы предназна­чен главным образом для помещения в нем заряда. Корпус имеет форму усеченного конуса с большим основанием у фланца. Конусность корпуса гильзы обеспечивает свободное вхождение гильзы в камору ствола при заряжании и легкое выбрасывание гильзы из каморы после выстрела при откры­вании затвора. Дульце гильзы к выстрелу унитарного заряжания вместе со скатом и корпусом предназначено так­же для предупреждения прорыва пороховых газов между стенка­ми гильзы и каморы трубы пушки при выстреле и обеспечивает надежное соединение гильзы со снарядом в служебном обращении. Дульце гильзы к выстрелу раздельно-гильзового заряжания вместе с корпусом предназначены для предотвращения прорыва пороховых газов между стен­ками гильзы и каморой ствола. Фланец гильзы ограничивает продвижение гильзы в ка­мору при заряжании. При открывании затвора после выстре­ла лапки выбрасывателя захватывают гильзу за фланец и выбрасывают ее из каморы ствола орудия. Для обеспечения свободного заряжания орудия и легко­го выбрасывания гильзы после выстрела наружные разме­ры гильзы сделаны меньше, чем соответствующие размеры каморы, вследствие этого между гильзой и стенками камо­ры до выстрела имеется начальный зазор. В донном срезе гильзы расположено очко с резьбой для ввинчивания капсюльной втулки. Для предохранения от окисления гильзы подвергаются оцинкованию с фосфатированием и обработке в растворе хромпика. Кроме того, наружная поверхность гильзы протирается раст­вором пушечной смазки в керосине или уайт-спирите. Обновленные гильзы снаружи покрываются лаком ДМС-А, а изнутри — лаком № 67.   Действие гильзы при выстреле связано с воз­никновением в ее материале под давлением порохо­вых газов упругих и остаточных деформаций. При выстреле под давлением пороховых газов боевого заряда стенки гильзы плотно прилегают к стенкам каморы, вследствие чего устраняется возможность прорыва порохо­вых газов в сторону зазора между стенками гильзы и камо­рой. Не прилегает к стенкам каморы только небольшой участок корпуса у фланца, обладающей наибольшей жесткостью. После того как давление пороховых газов в канале ство­ла упадет, гильза вследствие упругости металла уменьша­ет диаметральные размеры, что и обеспечивает легкое выб­расывание гильзы из каморы после выстрела. Таким образом, надежная обтюрация пороховых газов гиль­зой зависит от металла, обладающего упругопластическими свойствами, правильного определения тол­щины стенок и зазора между стенками гильзы и ка­морой орудия. Гильзы предназначены для многократного использования, по­этому со стреляными гильзами необходимо обращаться бережно и не допускать порчи их. При разработке конструкции к гильзам предъявляются следующие TPЕБOBAHИЯ: · надежность обтюрации пороховых газов при выстреле · легкость заряжания к экстракции после выстрела, · прочность, необходимая для предохранения заряда от порчи в условиях служебного обращения, · надежность крепления снаряда в выстрелах патронного заряжания, · многострельность (т.е. возможность неоднократного использования гильзы после ремонта и обновления), · устойчивость при длительном хранении. Первые два требования являются наиболее важными, т.к. oт них зависит нормальная боевая работа арт. систем в целом. Обеспечение многократности использования гильз для стрельбы имеет большое экономическое значение. Требование стойкости гильз направлено на сохранение их боевых качеств при длительном хранении.     Пояснить по рисунку в темпе, удобном для записи     Пояснить по рисунку в темпе, удобном для записи     Пояснить устно в темпе, удобном для записи   Пояснить в темпе, удобном для записи
Особенности устройства гильз со сгорающим корпусом. Применение металлических гильз при стрельбе из танков и самоходных артиллерийских установок вызывает загазованность и загромождение боевого отделения. Загазованность является результатом большого объема камеры гильз, в которой после экстракции из зарядной камеры остается значительное количество поро­ховых газов. Эти недостатки в значительной степени устраня­ются применением гильз со сгорающим корпусом. Применение гильз со сгорающим корпусом позво­лит уменьшить загазованность танков и сократить рас­ход стали или латуни. Кроме того, применение этих гильз значи­тельно сокращает объем работ по сбору их на поле боя и эвакуации в тыл. При стрельбе из танковых пушек всеми типами снарядов применяется единый заряд в гильзе со сгорающим корпусом. При стрельбе бронебойно-подкалиберным снарядом, кроме того, используется дополнительный заряд, размещенный на кор­пусе снаряда в сгорающем цилиндре. Боевой пороховой заряд состоит из гиль­зы 8 (рис.6) со сгорающим корпусом, стального поддона 9 и собственно боевого порохового заряда со средствами вос­пламенения, пламегашения и другими элементами заряда, размещенными в гильзе. Корпус гильзы, запрессованный в поддон, при выстреле сгорает, а стальной поддон экстрактируется из каморы пуш­ки. Гильза имеет форму усеченного конуса с большим осно­ванием у венчика поддона. Конусность гильзы необходима для свободного вхождения ее в камору пушки при заряжа­нии, а конусность поддона обеспечивает легкое выбрасыва­ние его из каморы пушки после выстрела при открывании клина затвора. Венчик поддона ограничивает продвижение гильзы в камору пушки при заряжании. После выстрела при открывании клина затвора выбрасыватели, захватывая под­дон за венчик, экстрактируют его из каморы пушки. Дополнительный заряд бронебойно-подкалиберного снаря­да состоит из пороха, равномерно расположенного вокруг снаряда и между лопастями стабилизатора и заключенного в сгорающий цилиндр. Снизу этот цилиндр закрыт крышкой с центральным отверстием, заклеенным тканью. Сгорающий корпус гильзы основного заряда и сгорающий цилиндр дополнительного заряда бронебойно-подкалиберного снаряда являются частями боевого порохового заряда.
3. РАЗНОВИДНОСТИ, УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ СРЕДСТВ ВОСПЛАМЕНЕНИЯ Средства воспламенения - основной элемент артиллерийского выстрела, предназначенный для воспламенения боевого метательного заряда при производстве выстрела.   Средства воспламенения классифицируются по способу приведения в действие на ударные, электрические и гальваноударные. · ударные средства воспламенения приводятся в действие ударом бойка ударного механизма и бывают в виде капсюльных втулок и ударных трубок, · электрические средства воспламенения действуют от электрического импульса. Применяются в боеприпасах реактивной артиллерии в виде капсюльных втулок · гальваноударные средства воспламенения сочетающие в одном образце элек­трический и ударный способы действия, применяются в боеприпасах танковой и самоходной артиллерии. Они называются гальвано-ударными втулками.   К средствам воспламенения предъявляются следующие основные требования: · безопасность в служебном обращении и достаточная чувствительность к первоначальному импульсу, возбуждающему действие. · создание форса огня, достаточного для безотказного и быстрого воспламенения боевого заряда непосредст­венно или через воспламенитель, · надежная обтюрация пороховых газов при выстреле. · стойкость при длительном хранении. · возможность многократного использования корпуса.   Устройство и действие ударных и электроударных средств воспламенителя. В настоящее время из ударных средств воспламенения применяются капсюльные втулки КВ-4, КВ-2, KB-13, КВ13У, КВ-5 и ударная трубка УТ-36. капсюльные втулки КВ-4 Применяется для комплектации выстрелов к гаубицам Д-30, 2С1 и т.д. Они обеспечивает обтюрацию газов при давлении в стволе орудия до 3100 кг/см². Втулка состоит (см.рис.7) из латунного или стального корпуса и собранных внутри его деталей воспламенительного устройства (капсюля-воспламенителя, прижимной втулки, наковаленки, обтюрирующего конуса, бумажного кружка, подсыпки из дымного пороха, пороховых петард, пергаментного кружка и латунного кружка. Действие втулки сводится к следующему. При ударе бойка по дну KB образуется вмятина, которая поджимает капсюль-воспламенитель к наковаленке, вследствие чего воспламеняется ударный состав КВ. Га­зы. образующиеся при сгорании ударного состава, про­ходя по каналу наковаленки, поднимают медный обтю­рирующий конус и, обтекая его, воспламеняют порохо­вые петарды, а последние воспламеняют порох основного заряда. При нарастании давления в зарядной каморе ору­дия пороховые газы перемешают обтюрирующий конус в обратном направлении, прижимая его к стенкам гнезда наковаленки, чем обеспечивается обтюрация, т.е. исклю­чается возможность прорыва пороховых газов через тонкую часть дна втулки в месте упора. капсюльные втулки КВ-2 Применяется для комплектации артиллерийских выстрелов к малокалиберным пушкам и отличается от КВ-4 только меньшими размерами.   капсюльные втулки КВ-13, КВ-13У Применяется для комплектации выстрелов к артиллерийским системам крупного калибра и обеспечивает обтюрацию газов при давлении в стволе орудия до 3500 кг/см². Втулка состоит (см.рис.8) из корпуса, капсюля воспламенителя, обтюрирующего ша­рика, заделки, обтюрирующей прокладки, наковаленки, подсыпки из дымного пороха, пороховой петарды, пергаментного кружка, латунного кружка и обтюратора. Действие капсюльной втулки не отличается от принципа действия КВ-4., только вместо обтюрирующего конуса в конструкции имеется шарик и корпус более массивный и прочный. капсюльные втулки КВ-5, КВ-5У Применяется для комплектации выстрелов к противотанковым и танковым системам и обеспечивает обтюрацию газов при давлении в стволе орудия выше 3500 кг/см². Втулка состоит из (см.рис.9,10) из корпус, доньевой втулки, капсюля воспламе­нителя, наковаленки, обтюрирующего конуса, вкладыша-заделки, бумажного кружка, подсыпки из дымного пороха, пороховой петар­ды, обтюратора, пергаментного кружка, латунного кружка, кольца стального, свинцового кольца и обтюрирующей чашечки. Конструкция капсюльной втулки прочная, чем обеспечивается обтюрация пороховых газов с большим давлением. УДАРНАЯ ТРУБКА УТ-36 Применяется для комплектации выстрелов раздельно-картузного заряжания большого калибра. При заряжании орудия после досылки в зарядную камору орудия снаряда и картузов заряда, трубка вкладывается в камеру грибовидного стержня затвора. По устройству ударная трубка мало отличается от капсюльных трубок, имеет вытянутую форму с большим пороховым зарядом. Состоит (см.рис.11) из корпуса, втулки, капсюля-воспламенителя, обтюрирующего конуса, вкладыша, картонной прокладки, порохового заряда, пергаментных прок­ладок и мастичного изолирующего слоя. ГАЛЬВАНО-УДАРНАЯ ВТУЛКА ГУВ-7 Гальваноударные средства воспламенения являются средством воспламенения боевых зарядов выстрелов артиллерийских орудий, имеющих систему электрического спуска и ударного механизма (электроспуска). По сравнению с ударными средствами воспламенения они более надежны в действии. Сочетание электрического и ударного действия позволяет сократить время на производство выстрела, исключить случаи задержки, что особенно важно пристрельбе из танков. К гальваноударным средствам воспламенения относятся гальваноударные втулки. ГУВ-7 применяется для комплектации танковых выстрелов и обеспечивает обтюрацию газов при давлении до 5000 кг/см². Особенностями конструкции ГУВ-7 (см.рис.12) являются наличие: мостика накаливания, воспламенительного состава, электроизоляционной колодки, изолирующего слоя, и нижнего и верхнего контактов. Ударное действие втулки анало­гично действию капсюльных втулок. Электрическое дейст­вие состоит в том, что при контакте бойка с основанием втулки ток через него, наковаленку, латунную прокладку и нижний контакт электрозапала подается на мостик накали­вания. Второй плюс электрической цепи верхний контакт. Мостик накаливается и вызывает воспламенения воспламенительного состава электрозапала, который воспламеняет порохо­вую петарду. (Напряжение электросети 20 в)     Довести устно в темпе, удобном для записи   Довести устно в темпе, удобном для записи   Пояснить по рисунку в темпе, удобном для записи     Пояснить по рисунку в темпе, удобном для записи   Пояснить по рисунку в темпе, удобном для записи     Пояснить по рисунку в темпе, удобном для записи     Пояснить по рисунку в темпе, удобном для записи

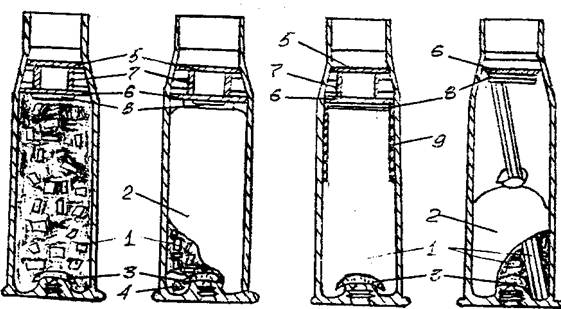

Рис. 1. Состав боевых зарядов к ВУЗ: 1 – порох; 2 – картуз; 3 – воспламенитель; 4 – пламегаситель; 5 – обтюратор; 6 – кружок; 7 – цилиндрик; 8 – размеднитель; 9 – флегматизатор. Рис. 5. Состав боевого заряда картузного заряжания: а) полный переменный, б) уменьшенный переменный. 1 – основной пакет; 2 – равновесные дополнительные пучки; 3 – равновесные дополнительные пучки; 4 – воспламенитель; 5 – тесьма; 6 – ушки для тесьмы; 7 – чехол.





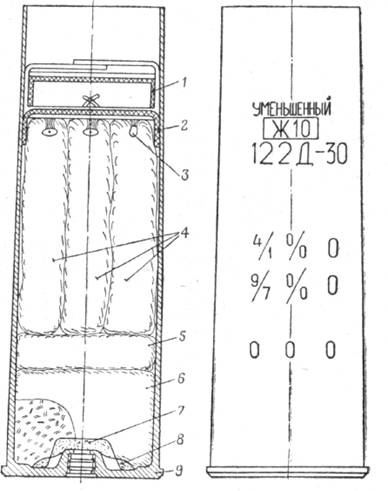

Рис. 2. Гильза с полным зарядом к ВРГЗ: 1 – усиленная крышка; 2 – нормальная крышка; 3 – размеднитель; 4 – картуз заряда; 5 – рассыпная часть заряда; 6 – пучок пороховых трубок; 7 – воспламенитель; 8 – капсюльная втулка; 9 – пламегаситель; 10 – гильза. Рис. 3. Гильза с уменьшенным зарядом к ВРГЗ: 1 – усиленная крышка; 2 – нормальная крышка; 3 – размеднитель; 4 – верхние равновесные пучки; 5 – нижний равновесный пучок; 6 – основной пучок; 7 – воспламенитель; 8 – пламегаситель; 9 – гильза.



Рис. 5. Орудийные гильзы: а) Гильза к ВУЗ; б) Гильза к ВРГЗ. 1 – дульце; 2 – скат; 3 – корпус; 4 – фланец; 5 – донный срез; 6 – очко под капсюльную втулку. Рис.6 Гильза 125мм выстрела к танковой пушке: 8 – гильза со сгорающим корпусом и боевым пороховым зарядом; 9 – металлический поддон.



Рис.7 Капсюльная втулка КВ-4: 1 – корпус; 2 – пороховые петарды; - подсыпка дымного пороха; 4 – обтюрирующий конус; 5 – наковаленка; 6 – прижимная втулка; 7 – капсюль; 8 – пергаментно-марлевый кружок; 9 – латунный кружок; 10 – слой марлевой эмали; а – дульце втулки; б – паз для ключа; в - сосок Рис.8. Капсюльная втулка КВ-13: 1 – корпус; 2 – капсюль воспламенитель; 3 – обтюрируюший шарик; 4 – заделка; 5 – обтюрирующая прокладка; 6 – наковаленка; 7 – подсыпка из дымного пороха; 8 – пороховая петарда; 9 – пергаментный кружок; 10 – латунный кружок; 11 – обтюратор.




Рис.9. Капсюльная втулка КВ-5: 1 – корпус; 2 – доньевая втулка; 3 – капсюль воспламенитель; 4 – наковаленка; 5 – обтюрируюший конус; 6 – вкладыш-заделка ; 7 – бумажпый кружок; 8 – подсыпка из дымного пороха; 9 – пороховая петарда; 10 – обтюратор; 11 – пергаментный кружок, 12 – латунный кружок; 13 – кольцо стальное; 14 – свинцовое кольцо; 15 – обтюрирующая чашечка. Рис.10. Капсюльная втулка КВ-5-У: 1 – свинцовое кольцо; 2 – втулочный капсюль-воспламенитель; 3 – доньевая втулка; 4 – прижимная втулка; 5 – корпус; 6 – обтюрирующий конус; 7 – вкладыш-заделка; 8 – дымный порох; 9 – кольцо; 10 – пергаментный кружок; 11 – петарда; 12 – обтюратор.



Рис.11. Ударная трубка УТ-36: 1 – корпус; 2 – втулка под капсюль; 3 – капсюль-воспламенитель; 4 – обтюрирующий конус; 5 – втулка под обтуратор; 6 – кружок из проселитренной бумаги; 7 – заряд из дымного ружейного пороха; 8, 9 – пергаментные прок­ладки; 10 – изолирующий слой (мастика); 11 – наковаленка   Рис.12. Гальвано-ударная втулка ГУВ-7: 1 – крышка обтюратора; 2 – герметизируюшая прокладка; 3 – заделка; 4 – манжетка; 5 – обтюратор; 6 – прокладка; 7 – обтюрирующий конус; 8 – мостик накаливания; 9 – воспламенительный состав; 10 – пергаментный кружок; 11 – электроизоляционная колодка; 12 – латунный кружок; 13 – поджимное кольцо; 14 – зажимная втулка; 15 – основание; 16 – наковаленка; 17 – капсюль-воспламенитель; 18 – гайка; 19 – изолирующий слой; 20 – герметизирующая прокладка; 21 – нижний контакт; 22 – крышка; 23 – стальной кружок; 24 – верхний контакт; 25 – корпус; 26 – винт; 27 – кольцо; 28 – бумажный корпус; 29 – подсыпка дымного пороха; 30 – пороховая петарда.
