Типы адресов

Для идентификации переменных и команд на разных этапах жизненного цикла программы используются символьные имена (метки), виртуальные адреса и физические адреса (рис. 5.1).

• Символьные имена присваивает пользователь при написании программы на алгоритмическом языке или ассемблере.
• Виртуальные адреса, называемые иногда математическими, или логическими адресами, вырабатывает транслятор, переводящий программу на машинный язык. Поскольку во время трансляции в общем случае не известно, в какое место оперативной памяти будет загружена программа, то транслятор присваивает переменным и командам виртуальные (условные) адреса, обычно считая по умолчанию, что начальным адресом программы будет нулевой адрес.
• Физические адреса соответствуют номерам ячеек оперативной памяти, где в действительности расположены' или будут расположены переменные и команды.

Совокупность виртуальных адресов процесса называется виртуальным адресным пространством. Диапазон возможных адресов виртуального пространства у всех процессов является одним и тем же. Например, при использовании 32-разрядных виртуальных адресов этот диапазон задается границами 00000000₁₆и FFFFFFFF₁₆. Тем не менее каждый процесс имеет собственное виртуальное адресное пространство — транслятор присваивает виртуальные адреса переменным и кодам каждой программе независимо (рис. 5.2).

Рис. 5.1. Типы адресов

Рис. 5.2. Виртуальные адресные пространства нескольких программ

Совпадение виртуальных адресов переменных и команд различных процессов не приводит к конфликтам, так как в том случае, когда эти переменные одновремеино присутствуют в памяти, операционная система отображает их на разные физические адреса¹.

1 В том случае, когда необходимо, чтобы несколько процессов разделяли общие данные или коды, операционная система отображает соответствующие участки виртуального адресного пространства этих Процессов на один и тот же участок физической памяти. См. раздел «Разделяемые сегменты памяти»

В разных операционных системах используются разные способы структуризации виртуального адресного пространства. В одних ОС виртуальное адресное пространство процесса подобно физической памяти представлено в виде непрерывной линейной последовательности виртуальных адресов. Такую структуру адресного пространства называют также плоской (flat). При этом виртуальным адресом является единственное число, представляющее собой смещение относительно начала (обычно это значение 000...000) виртуального адресного пространства (рис. 5.3, а). Адрес такого типа называют линейным виртуальным адресом.

В других ОС виртуальное адресное пространство делится на части, называемые сегментами (или секциями, или областями, или другими терминами). В этом случае помимо линейного адреса может быть использован виртуальный адрес, представляющий собой пору чисел (и, т), где n определяет сегмент, а т — смещение внутри сегмента (рис. 5.3, б).

Существуют и более сложные способы структуризации виртуального адресного пространства, когда виртуальный адрес образуется тремя или даже более числами.

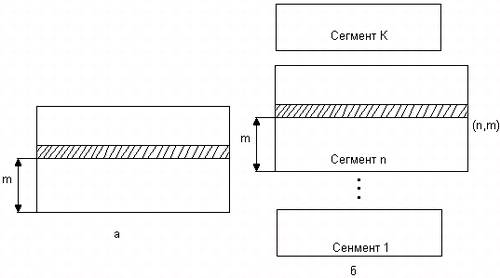

Рис. 5.3. Типы виртуальных адресных пространств: плоское (а), сегментированное (б)

Задачей операционной системы является отображение индивидуальных виртуальных адресных пространств всех одновременно выполняющихся процессов на общую физическую память. При этом ОС отображает либо все виртуальное адресное пространство, либо только определенную его часть. Процедура преобразования виртуальных адресов в физические должна быть максимально прозрачна для пользователя и программиста.

Существуют два принципиально отличающихся подхода к преобразованию виртуальных адресов в физические.

В первом случае замена виртуальных адресов на физические выполняется один раз для каждого процесса во время начальной загрузки программы в память. Специальная системная программа — перемещающий загрузчик — на основании имеющихся у нее исходных данных о начальном адресе физической памяти, в которую предстоит загружать программу, а также информации, предоставленной транслятором об адресно-зависимых элементах программы, выполняет загрузку программы, совмещая ее с заменой виртуальных адресов физическими.

Второй способ заключается в том, что программа загружается в память в неизмененном виде в виртуальных адресах, то есть операнды инструкций и адреса переходов имеют те значения, которые выработал транслятор. В наиболее простом случае, когда виртуальная и физическая память процесса представляют собой единые непрерывные области адресов, операционная система выполняет преобразование виртуальных адресов в физические по следующей схеме. При загрузке операционная система фиксирует смещение действительного расположения программного кода относительно виртуального адресного пространства. Во время выполнения программы при каждом обращении к оперативной памяти выполняется преобразование виртуального адреса в физический. Схема такого преобразования показана на рис. 5.4. Пусть, например, операционная система использует линейно-структурированное виртуальное адресное пространство и пусть некоторая программа, работающая под управлением этой ОС, загружена в физическую память начиная с физического адреса S. ОС запоминает значение начального смещения S и во время выполнения программы помещает его в специальный регистр процессора. При обращении к памяти виртуальные адреса данной программы преобразуются в физические путем прибавления к ним смещения S. Например, при выполнении инструкции MOV пересылки данных, находящихся по адресу VA, виртуальный адрес VA заменяется физическим адресом VA+S.

Рис. 5.4. Схема динамического преобразования адресов

Последний способ является более гибким: в то время как перемещающий загрузчик жестко привязывает программу к первоначально выделенному ей участку памяти, динамическое преобразование виртуальных адресов позволяет перемещать программный код процесса в течение всего периода его выполнения. Но использование перемещающего загрузчика более экономично, так как в этом случае преобразование каждого виртуального адреса происходит только один раз во время загрузки, а при динамическом преобразовании — при каждом обращении по данному адресу.

В некоторых случаях (обычно в специализированных системах), когда заранее точно известно, в какой области оперативной памяти будет выполняться программа, транслятор выдает исполняемый код сразу в физических адресах.

Необходимо различать максимально возможное виртуальное адресное пространство процесса и назначенное (выделенное) процессу виртуальное адресное пространство. В первом случае речь идет о максимальном размере виртуального адресного пространства, определяемом архитектурой компьютера, на котором работает ОС, и, в частности, разрядностью его схем адресации (32-битная, 64-битная и т. п.). Например, при работе на компьютерах с 32-разрядными процессорами Intel Pentium операционная система может предоставить каждому процессу виртуальное адресное пространство до 4 Гбайт (2³²). Однако это значение представляет собой только потенциально возможный размер виртуального адресного пространства, который редко на практике бывает необходим процессу. Процесс использует только часть доступного ему виртуального адресного пространства.

Назначенное виртуальное адресное пространство представляет собой набор виртуальных адресов, действительно нужных процессу для работы. Эти адреса первоначально назначает программе транслятор на основании текста программы, когда создает кодовый (текстовый) сегмент, а также сегмент или сегменты данных, с которыми программа работает. Затем при создании процесса ОС фиксирует назначенное виртуальное адресное пространство в своих системных таблицах. В ходе своего выполнения процесс может увеличить размер первоначального назначенного ему виртуального адресного пространства, запросив у ОС создания дополнительных сегментов или увеличения размера существующих. В любом случае операционная система обычно следит за корректностью использования процессом виртуальных адресов — процессу не разрешается оперировать с виртуальным адресом, выходящим за пределы назначенных ему сегментов.

Максимальный размер виртуального адресного пространства ограничивается только разрядностью адреса, присущей данной архитектуре компьютера, и, как правило, не совпадает с объемом физической памяти, имеющимся в компьютере.

Сегодня для машин универсального назначения типична ситуация, когда объем виртуального адресного пространства превышает доступный объем оперативной памяти. В таком случае операционная система для хранения данных виртуального адресного пространства процесса, не помещающихся в оперативную память, использует внешнюю память, которая в современных компьютерах представлена жесткими дисками (рис. 5,5, а). Именно на этом принципе основана виртуальная память — наиболее совершенный механизм, используемый в операционных системах для управления памятью.

Рис. 5.5. Соотношение объемов виртуального адресного пространства и физической памяти: виртуальное адресное пространство превосходит объем физической памяти (а), виртуальное адресное пространство меньше объема физической памяти (б)

Однако соотношение объемов виртуальной и физической памяти может быть и обратным. Так, в мини-компьютерах 80-х годов разрядности поля адреса нередко не хватало для того, чтобы охватить всю имеющуюся оперативную память. Несколько процессов могло быть загружено в память одновременно и целиком (рис. 5.5, б).

Необходимо подчеркнуть, что виртуальное адресное пространство и виртуальная память — это различные механизмы и они не обязательно реализуются в операционной системе одновременно. Можно представить себе ОС, в которой поддерживаются виртуальные адресные пространства для процессов, но отсутствует механизм виртуальной памяти. Это возможно только в том случае, если размер виртуального адресного пространства каждого процесса меньше объема физической памяти.

Содержимое назначенного процессу виртуального адресного пространства, то есть коды команд, исходные и промежуточные данные, а также результаты вычислений, представляет собой образ процесса.

Во время работы процесса постоянно выполняются переходы от прикладных кодов к кодам ОС, которые либо явно вызываются из прикладных процессов как системные функции, либо вызываются как реакция на внешние события или на исключительные ситуации, возникающие при некорректном поведении прикладных кодов. Для того чтобы упростить передачу управления от прикладного кода к коду ОС, а также для легкого доступа модулей ОС к прикладным данным (например, для вывода их на внешнее устройство), в большинстве ОС ее сегменты разделяют виртуальное адресное пространство с прикладными сегментами активного процесса. То есть сегменты ОС и сегменты активного процесса образуют единое виртуальное адресное пространство.

Обычно виртуальное адресное пространство процесса делится на две непрерывные части: системную и пользовательскую. В некоторых ОС (например, Windows NT, OS/2) эти части имеют одинаковый размер — по 2 Гбайт, хотя в принципе деление может быть и другим, например 1 Гбайт — для ОС, и 2 Гбайт — для прикладных программ¹. Часть виртуального адресного пространства каждого процесса, отводимая под сегменты ОС, является идентичной для всех процессов. Поэтому при смене активного процесса заменяется только вторая часть виртуального адресного пространства, содержащая его индивидуальные сегменты, как правило, — коды и данные прикладной программы (рис. 5.6). Архитектура современных процессоров отражает эту особенность структуры виртуального адресного пространства, например, в процессорах Intel Pentium существует два типа системных таблиц: одна — для описания сегментов, общих для всех процессов, а другая — для описания индивидуальных сегментов данного процесса.

1 Деление виртуального адресного пространства на две непрерывные области не является обязательным — можно представить себе ОС, которая обходится без него и чередует свои сегменты и сегменты прикладных программ, размещая их в виртуальном адресном пространстве в произвольном порядке.

При смене процесса первая таблица остается неизменной, а вторая заменяется новой.

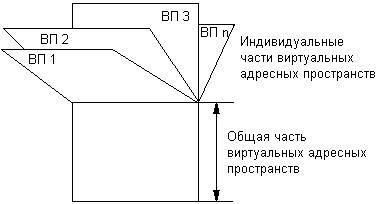

Рис. 5.6. Общая и индивидуальные части виртуальных адресных пространств

Описанное выше назначение двух частей виртуального адресного пространства — для сегментов ОС и для сегментов прикладной программы — является типичным, но не абсолютным. Имеются и исключения из общего правила. В некоторых ОС существуют системные процессы, порожденные для решения внутренних задач ОС. В этих процессах Отсутствуют сегменты прикладной программы, по они могут расположить некоторые свои сегменты (сегменты ОС) в общей части виртуального адресного пространства, а некоторые — в индивидуальной части, обычно предназначенной для прикладных сегментов. И наоборот, в общей, системной части виртуального адресного пространства размещаются сегменты прикладного кода, предназначенные для совместного использования несколькими прикладными процессами.

Механизм страничной памяти в большинстве универсальных операционных систем применяется ко всем сегментам пользовательской части виртуального адресного пространства процесса. Исключения могут составлять специализированные ОС, например ОС реального времени, в которых некоторые сегменты жестко фиксируются в оперативной памяти и соответственно никогда не выгружаются на диск — это обеспечивает быструю реакцию определенных приложений на внешние события.

Системная часть виртуальной памяти в ОС любого типа включает область, подвергаемую страничному вытеснению (paged), и область, на которую страничное вытеснение не распространяется (non-paged). В не вытесняемой области размещаются модули ОС, требующие быстрой реакции и/или постоянного присутствия в памяти, например диспетчер потоков или код, который управляет заменой страниц памяти. Остальные модули ОС подвергаются страничному вытеснению, как и пользовательские сегменты.

Обычно аппаратура накладывает свои ограничения на порядок использования виртуального адресного пространства. Некоторые процессоры (например, MIPS) предусматривают для определенной области системной части адресного пространства особые правила отображения на физическую память. При этом виртуальный адрес прямо отображается на физический адрес (последний либо полностью соответствует виртуальному адресу, либо равен его части). Такая особая область памяти не подвергается страничному вытеснению, и поскольку достаточно трудоемкая процедура преобразования адресов исключается, то доступ к располагаемым здесь кодам и данным осуществляется очень быстро.
