Площадь верхних световых проемов (световых фонарей). Sф=(ен × ф × Кз × Sп)/(100 × о × r2), м2 (4)

S_ф=(е _н × _ф × К_з × S_п)/(100 × _о × r₂), м² (4)

где - е _н – необходимый коэффициент естественной освещенности, создаваемый верхними световыми проемами, %;

_ф – коэффициент световой характеристики светового фонаря;

r₂ – см. r_1.

Геометрический коэффициент естественной освещенности (ε) помещения определяют путем наложения графика I (рис. 7) на поперечный разрез помещения и графика II (рис. 8) на план этого помещения (рис. 9) и определяют количество лучей (n₁) и (n₂), проходящих через световые проемы.

Рис. 7. График I А.М. Данилюка

Рис. 8. График II А.М. Данилюка

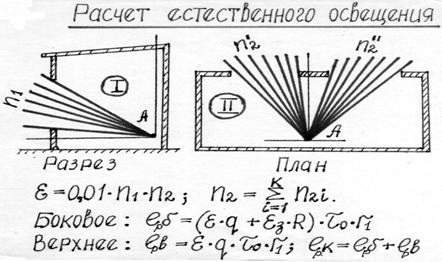

Рис. 9. Схема определения геометрического коэффициента естественного освещения

Геометрический коэффициент естественной освещенности вычисляют по формуле

ε = 0,01 × n₁ × n₂, % (5)

где

n₁ – количество лучей, проходящих через вертикальный разрез проема;

n₂ – количество лучей, проходящих в помещение через горизонтальный разрез всех световых проемов помещения (рис. 9).

Расчетный коэффициент естественной освещенности помещения при боковых световых проемах

е _р.б. = (ε × q + ε _з × R) × _о × r₁, % (6)

где q – коэффициент яркости неба (0,4 – 1,4);

ε _з – геометрический световой коэффициент напротив стоящих зданий (если нет зданий – ε _з = 0);

R – коэффициент отражения света от стены напротив стоящего здания (0,2 – 0,5);

При верхнем освещении

е _р.в = ε × q × _о × r₁, % (7)

При комбинированном освещении

е _р.к. = е _р.б + е _р.в, % (8)

После определения расчетных коэффициентов естественной освещенности помещения их сравнивают с нормируемыми величинами.

Если е _р ≥ е _н , тоосвещение соответствуетнормам, если е _р ≤ е _н - увеличивают площадь световых проемов вплоть до ленточного остекления ограждений или принимают другие меры для того, чтобы е _р ≥ е _н .
