Расчет каскада предварительного усиления на операционном усилителе (DA1)

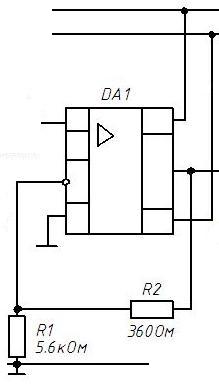

Рис.6. каскад на ОУ

Задаю коэффициент усиления К₀=17

Выбираемый ОУ DA2 должен удовлетворять следующим условиям:

1) МГц

Где

2)

Выбираю операционный усилитель 1433УД1:

U_вых=8 В; F_t=100 МГц; E_см=5 мВ; Е_п=±15 В; I_доп=25 мА

Зная требуемое напряжение на выходе данного каскада и напряжение источника сигнала, рассчитываю требуемый коэффициент усиления данного каскада:

Выбираю резисторы R₁ и R₂, для получения необходимого коэффициента усиления, исходя из условия:

Выбираю из номинального ряда сопротивлений R₁=360 Ом, R₂=5,6 кОм

Проверяю, выполняется ли условие пригодности операционного усилителя по частоте:

МГц

1 МГц < 2.1 МГц, условие выполняется.

Список используемой литературы

1. Шамшин В. Г. Устройства усиления электрических сигналов: учебное пособие / В. Г. Шамшин; Дальневосточный государственный технический университет. – Владивосток: Издательство ДВГТУ 1997.

2. Шамшин В. Г. Основы схемотехники: учебно-методтческий комплекс / В.Г. Шамшин; Дальневосточный государственный технический университет. – Владивосток: Издательство ДВГТУ, 2007.

3. Горюнов Н. Н. Полупроводниковые приборы: транзисторы. Справочник. Москва ЭНЕРГОАТОМИЗДАТ 1985.

4. Перельман Б. Л. Транзисторы для аппаратуры широкого применения. Справочник. Москва «Радио и связь» 1981.

Заключение

В ходе выполнения данной курсовой работы мною был рассчитан усилитель постоянного тока, являющийся важной частью большего числа измерительных устройств.

В результате проделанной работы была создана следующая документация:

- пояснительная записка

- схема электрическая принципиальная

- перечень элементов электрической принципиальной схемы.

Рассчитанный усилитель постоянного может быть использован в различных приборах. Стабильность его работы во многом обусловлена использованием операционных усилителей, а так же использованием дифференциального каскада на выходе устройства.
