Разработка информационной модели данных

Построение информационной модели предметной области предполагает выделение сущностей, их атрибутов и первичных ключей, идентификацию связей между сущностями. Общепринятым видом графического изображения реляционной модели данных является ER-диаграмма, на которой сущности изображаются прямоугольниками, соединенные между собой связями. Такое графическое представление облегчает восприятие структуры базы данных по сравнению с текстовым описанием.

Основные преимущества ER-моделей:

· наглядность;

· модели позволяют проектировать базы данных с большим количеством объектов и атрибутов.

ER-модели реализованы во многих системах автоматизированного проектирования баз данных.

IDEF1X описывает собой совокупность/набор экземпляров похожих по свойствам, но однозначно отличаемых друг от друга по одному или нескольким признакам. Каждый экземпляр является реализацией сущности, т.о. сущность в IDEF1X описывает конкретный набор экземпляров реального мира, в отличие от сущности в IDEF1, которая представляет собой абстрактный набор информационных отображений реального мира. Сущность - это множество экземпляров реальных или абстрактных объектов (человек, место, вещь, событие, состояние, концепция, идея, предмет и т.п.), обладающих общими атрибутами или характеристиками, и о которых необходимо хранить информацию.

Основные элементы ER-моделей:

· объекты (сущности);

· атрибуты объектов;

· связи между объектами

Сущность - это множество индивидуальных объектов - экземпляров, причем все эти объекты являются различными.

Связь - это функциональная зависимость между сущностями. Каждая сущность обладает атрибутами. Атрибут - это свойство объекта, характеризующее его экземпляр.

Графическисвязь изображается в виде линии, связывающей две сущности или ведущей от сущности к ней же самой. При этом в месте "стыковки" связи с сущностью используются трехточечный вход в прямоугольник сущности, если для этой сущности в связи могут использоваться много экземпляров сущности, и одноточечный вход, если в связи может участвовать только один экземпляр сущности. Обязательный конец связи изображается сплошной линией, а необязательный - прерывистой линией.

Связь типа один-к-одному означает, что один экземпляр первой сущности (левой) связан с одним экземпляром второй сущности (правой).

Связь типа один-ко-многим означает, что один экземпляр первой сущности (левой) связан с несколькими экземплярами второй сущности (правой).

Связь типа много-ко-многим означает, что каждый экземпляр первой сущности может быть связан с несколькими экземплярами второй сущности, и каждый экземпляр второй сущности может быть связан с несколькими экземплярами первой сущности.

В моей курсовой работе ER-модель имеет связь типа один-ко-многим.

Существуют два уровня представления и моделирования - логический и физический. Логический уровень означает прямое отображение фактов из реальной жизни. Например, люди, столы, отделы, компьютеры являются реальными объектами. Они именуются на естественном языке, с любыми разделителями слов (пробелы, запятые и т.д.). На логическом уровне не рассматривается использование конкретной СУБД, не определяются типы данных (например, целое или вещественное число) и не определяются индексы для таблиц.

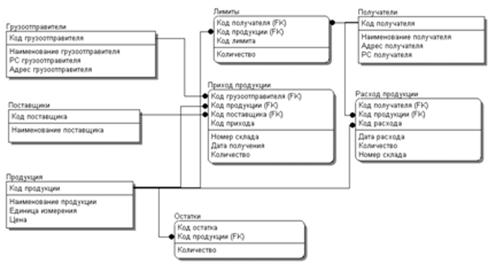

Диаграмма уровня сущностей и атрибутов, в нотации IDEF1X логического уровня модели (Рис.8):

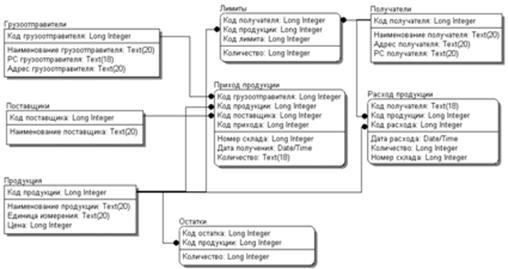

Физический уровень модели составляют целевая СУБД, имена объектов и типы данных, индексы. ERD – диаграмма в нотации IDEF1X физического уровняпредставлена на рис. 9.

Рис.8. Диаграмма сущностей и атрибутов логического уровня модели

Рис. 9. ERD – диаграмма в нотации IDEF1X физический уровень.
