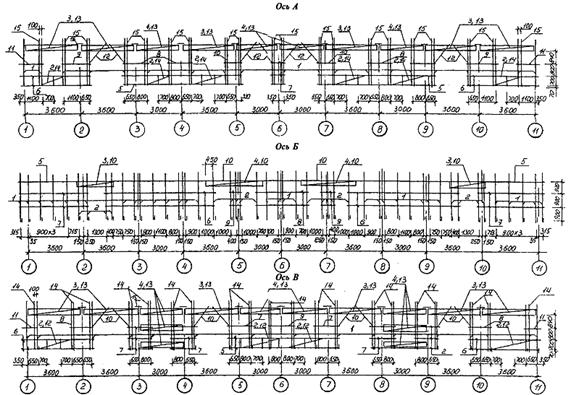

Армирование стен типового этажа
Примечание. Спецификацию арматурных изделий см. на рис. 11, 12.
Рис. 9
Рис. 10
СПЕЦИФИКАЦИЯ АРМАТУРНЫХ ИЗДЕЛИЙ НА СТЕНЫ ТИПОВОГО ЭТАЖА
| Поз. | Наименование | Колич., шт. | Масса, кг | ||||
| единицы | всего | ||||||
| Ось А | |||||||
| Каркас плоский КР-31 | 10,87 | 239,14 | |||||
| Каркас плоский КР-8 | 1,65 | 13,2 | |||||
| Каркас пространственный КП-5 | 31,08 | 186,48 | |||||
| Каркас пространственный КП-6 | 28,2 | 112,8 | |||||
| Отдельные стержни | |||||||
| Æ 12А II l = 7650 | 6,79 | 54,32 | |||||
| Æ 12А II l = 4620 | 32,8 | ||||||
| Æ 12А II l = 750 | 0,67 | 4,02 | |||||
| Æ 12А II l = 1500 | 1,33 | 10,64 | |||||
| Æ 12А II l = 1800 | 1,60 | 6,4 | |||||
| Æ 12А II l = 1050 | 0,93 | 3,72 | |||||
| Æ 12А II l = 1470 | 1,30 | 5,2 | |||||
| Каркас плоский КР-16 | 4,66 | 23,3 | |||||
| Сетка плоская С-15 | 3,14 | 62,8 | |||||
| Сетка плоская С-14 | 5,13 | 64,32 | |||||
| Каркас плоский КР-31А | 10,87 | 54,35 | |||||
| Отдельный стержень Æ 14А II l = 300 | 0,36 | 6,48 | |||||
| Итого | 879,97 | ||||||
| Ось Б | |||||||
| Каркас плоский КР-3 | 6,06 | 181,8 | |||||
| Каркас плоский КР-4 | 5,98 | 107,64 | |||||
| Каркас пространственный КП-2 | 20,24 | 40,48 | |||||
| Каркас пространственный КП-3 | 33,62 | 67,24 | |||||
| Каркас плоский КР-5 | 13,36 | 66,8 | |||||
| Отдельные стержни | |||||||
| Æ 12А II l = 7150 | 6,35 | 50.8 | |||||
| Æ 12А II l = 4200 | 3,73 | 29,84 | |||||
| Æ 12А II l = 3550 | 3,15 | 12,6 | |||||
| Æ 12А II l = 850 | 0,75 | 6,0 | |||||
| Сетка плоская С-16 | 29,52 | ||||||
| Итого | 592,52 | ||||||
| Ось В | |||||||
| Каркас плоский КР-31 | 10,87 | 239,14 | |||||
| Каркас плоский КР-8 | 1,65 | 9,9 | |||||
| Каркас пространственный КП-5 | 31,08 | 186,48 | |||||
| Каркас пространственный КП-6 | 28,2 | 225,6 | |||||
| Отдельные стержни | |||||||
| Æ 12А II l = 7350 | 6,53 | 26,12 | |||||
| Æ 12А II l = 4620 | 4,10 | 32,8 | |||||
| Æ 12А II l = 1500 | 1,33 | 37,24 | |||||
| Æ 12А II l = 1350 | 1,20 | 4,8 | |||||
| Æ 12А II l = 1650 | 1,47 | 2,94 | |||||
| Каркас плоский КР-16 | 4,66 | 18,64 | |||||
| Отдельный стержень Æ 12А II l = 1030 | 0,91 | 3,64 | |||||
| Сетка плоская С-14 | 5,36 | 42,88 | |||||
| Сетка плоская С-15 | 3,14 | 75,36 | |||||
| Каркас плоский КР-31А | 10,87 | 54,35 | |||||
| Отдельный стержень Æ 14А II l = 300 | 0,36 | 6,48 | |||||
| Итого | 966,37 | ||||||
Рис. 11
