Независимая схема присоединения систем отопления





Применяется в следующих случаях:

1. для подключения высоких зданий (более 12 этажей), когда давления в тепловой сети недостаточно для заполненияотопительных приборов на верхних этажах;

2. для зданий, требующих повышенной надежности работы систем отопления (музеи, архивы, библиотеки, больницы);

3. здания, имеющие помещения, куда нежелателен доступ постороннего обслуживающего персонала;

4. если давление в обратном трубопроводе тепловой сети выше допустимого давления для систем отопления (больше 60 м.вод.ст. или 0,6 МПа).

РС – расширительный сосуд, РД – регулятор давления, РТ – регулятор температуры: ОК – обратный клапан.

Сетевая вода из подающей линии поступает в теплообменник и нагревает воду местной отопительной системы. Циркуляция в системе отопления осуществляется циркуляционным насосом, который обеспечивает постоянный расход воды через нагревательные приборы. Система отопления может иметь расширительный сосуд, в котором содержится запас воды для восполнения утечек из системы. Он обычно устанавливается в верхней точке и подключается к обратной линии на всас циркуляционного насоса. При нормальной работе системы отопления утечки незначительны, что дает возможность заполнять расширительный бак раз в неделю. Подпитка производится из обратной линии по перемычке, выполняемой для надежности с двумя кранами и сливом между ними, или с помощью подпиточного насоса, если давления в обратной линии недостаточно для заполнения расширительного сосуда. Расходомер на линии подпитки позволяет учитывать водоразбор из тепловой сети и правильно производить оплату. Наличие подогревателя позволяет осуществлять наиболее рациональный режим регулирования. Это особенно эффективно при плюсовых температурах наружного воздуха и при центральном качественном регулировании в зоне излома температурного графика.

Наличие в схеме подогревателей, насоса, расширительного бака увеличивает стоимость оборудования и монтажа, и увеличивает размеры теплового пункта, а также требует дополнительных затрат на обслуживание и ремонт. Использование теплообменника увеличивает удельный расход сетевой воды на тепловой пункт и вызывает повышение температуры обратной сетевой воды на 3÷4ºС в среднем за отопительный сезон.







8. Тепловая схема ТЭЦ с теплофикационной турбиной Т-100-130.

Тепловая схема ТЭЦ с теплофикационной турбиной Т100-130: 1 - паровой котел; 2, 3 и 4 - соответственно части высокого, среднего и низкого давления турбины; 5 - электрический генератор; 6 - конденсаторы; 7 - встроенные в конденсатор пучки для подогрева сетевой воды; 8 и 9 - подогреватели сетевой воды; 10 - водогрейный (пиковый) котел; 11 и 12 - сетевые насосы первого и второго подъема; 13 - химическая водоподготовка; 14 - насос; 15 - деаэратор; 16 - подпиточный насос; 17 и 18 - коллекторы подаваемой и возвращаемой воды

20.Открытые и закрытые тепловые сети. Схемы присоединения потребителей горячей воды.

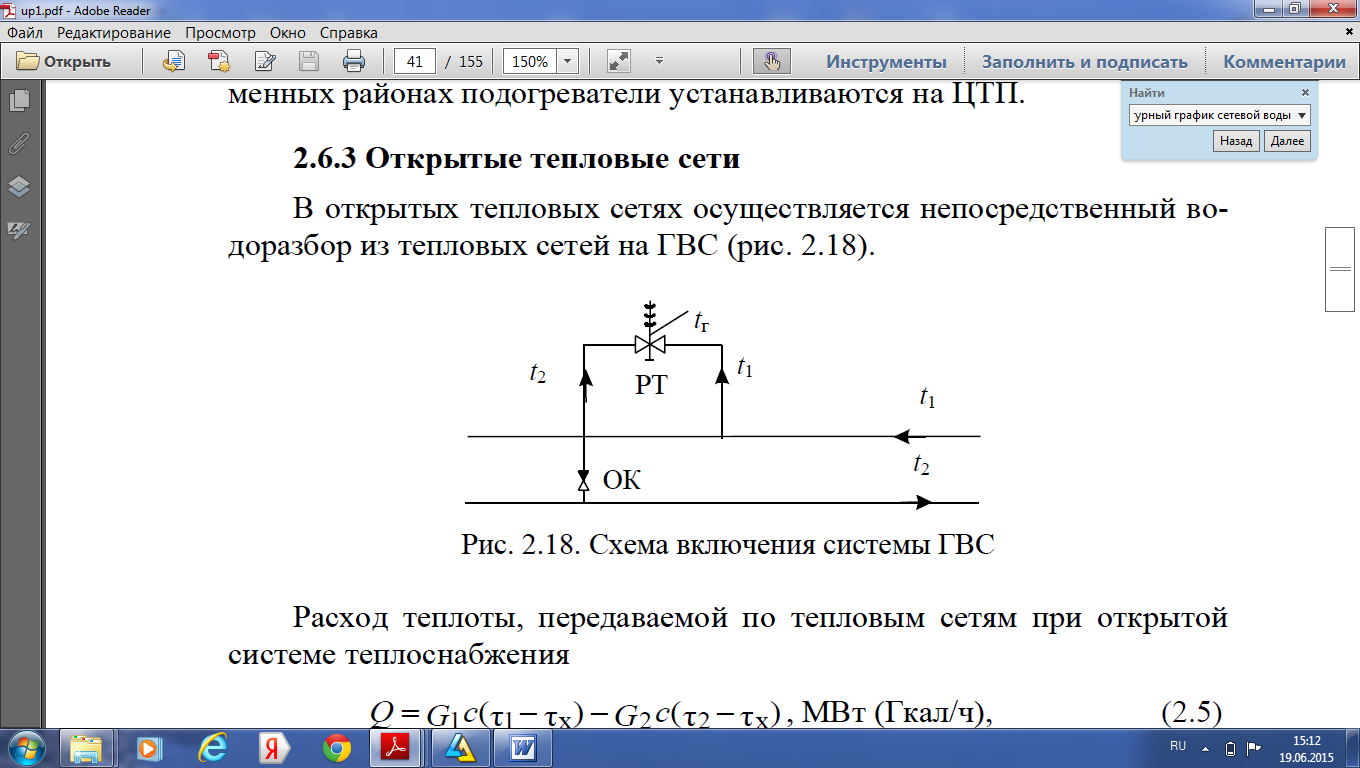

В открытых тепловых сетях осуществляется непосредственный водоразбор из тепловых сетей на ГВС .

Расход теплоты, передаваемой по тепловым сетям при открытой системе теплоснабжения.

МВт (Гкал/ч)

где G1, G2 – расходы воды в подающем и обратном трубопроводах, кг/с (кг/ч);

с – теплоемкость воды, кДж/(кг · °С); t1, t2 –температуры сетевой воды в подающем и обратном трубопроводах, °С.



В закрытых системах дополнительно устанавливаются водоводяные подогреватели ГВС. На предприятиях возможна установка пароводяных подогревателей ГВС. В систему ГВС поступает водопроводная (питьевая) вода после подогревателя. Подогреватели ГВС могут быть включены в соответствии с одной из трех схем (параллельная схема, двухступенчатая смешанная схема, двухступенчатая последовательная схема)

Расход теплоты, передаваемой по водяному теплопроводу, при закрытой системе теплоснабжения

МВт (Гкал/ч)

30. Температурный график сетевой воды при количественном и качественно-количественном регулировании.

Основным достоинством количественного регулирования является сокращение расхода электроэнергии на перекачку теплоносителя. Это преимущество может быть использовано в магистральных трубопроводах двухступенчатых сетей, к которым абоненты присоединены по не- зависимым схемам или с помощью смесительных насосных подстанций. При снижении расхода сетевой воды в магистральных сетях смеси- тельные насосы, работающие с переменным коэффициентом смешения, увеличивают подачу воды из обратной магистрали. Благодаря этому в системах отопления сохраняется необходимый расход воды и тем самым устраняется основной недостаток количественного регулирования – разрегулировка отопительных систем.

При качественно-количественном регулировании осуществляется изменение расхода и температуры сетевой воды в зависимости от вели- чины отопительной нагрузки.
