Фоторезистор

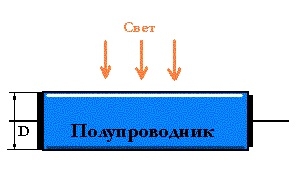

Фоторезисторами называют полупроводниковые приборы, проводимость которых меняется под действием света.

Если фоторезистор включен последовательно с источником напряжения и не освещен, то в его цепи будет протекать темновой ток
Iт = E / (Rт + Rн),
где Е – э. д. с. источника питания; Rт – величина электрического сопротивления фоторезистора в темноте, называемая темновым сопротивлением;
Rн – сопротивление нагрузки.
При освещении фоторезистора энергия фотонов расходуется на перевод электронов в зону проводимости. Количество свободных электронно-дырочных пар возрастает, сопротивление фоторезистора падает и через него течет световой ток
Iс = E / (Rс + Rн).
Разность между световым и темновым током дает значение тока Iф, получившего название первичного фототока проводимости
Iф = Iс – Iт.

12. P-I-N фотодиод

P-I-N Фотодиод построен на обычном p-i-n диоде. Эти приборы являются наиболее распространенными, так как толщину обедненной области можно сделать такой, что обеспечивается оптимальная квантовая эффективность и быстродействие.

13. Фототранзистор

Фототранзистор действует также как и остальные фотодетекторы, однако транзисторный эффект обеспечивает усиление фототока. По сравнению с фотодиодом фототранзистор более сложен в изготовлении и уступает ему в быстродействии (из-за большей площади).

Переход база — коллектор играет роль чувствительного элемента. На рисунке он показан в виде диода с параллельно включенной емкостью, имеет большую площадь.

Фототранзистор особенно эффективен, так как обеспечивает высокий коэффициент преобразования по току(50% и более). В режиме работы с плавающей базой фотоносители дают вклад в ток коллектора в виде фототока Iph. Кроме того, дырки фотогенерируемые в базе, приходящие в базу из коллектора, уменьшают разность потенциалов между собой и эмиттером, что приводит к инжекции электронов через базу в коллектор.

Общий ток:
