Снятие насоса охлаждающей жидкости: 1 – задняя защитная крышка зубчатого ремня; 2 – насос охлаждающей жидкости; 3 – прокладка

Раскрутите болты крепления насоса 2 тосола. Раскрутите болт и гайку крепления задней крышки 1 и снимите ее. Затем вытащите помпу с прокладкой 3.

Снимите выпускной коллектор, затем термостат, патрубок циркуляции тосола.

Снятие масляного фильтра приспособлением

Открутите масляный фильтр. Отсоедините и вытащите сапун. Выньте измерительный щуп уровня масла.

Снимите крышку головки цилиндров. Головка цилиндров ваз 2114, ваз 2115, ваз 2113, лада самара 2 снимается вместе с распредвалом.

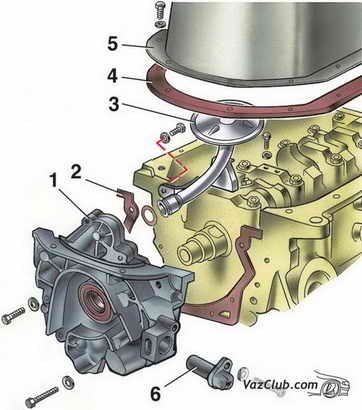

Снятие масляного насоса: 1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала

Затем снимите масляный картер 5 и масляный насос 1.

Для снятия поршневой группы необходимо раскрутить гайки шатунных болтов и снять крышку.
