Трехрядная и пятирядная системы

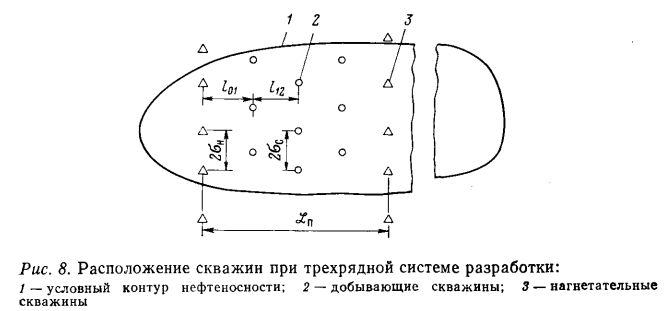

Для трехрядной и пятирядной систем разработки имеет значение не только ширина полосы но и расстояния между нагнетательными и первым рядом добывающих скважин между первым и вторым рядом добывающих скважин (рис. 8),между вторым и третьим рядом добывающих скважин для пятирядной системы (рис. 9). Ширина полосы зависит от числа рядов добывающих скважин и расстояния между ними. Параметр для трехрядной системы равен примерно 1/3, а для пятирядной 1/5. При значительной приемистости на- гнетательных скважин по трехрядной и пятирядной системам число их вполне обеспечивает высокие дебиты жидкости добывающих скважин и высокий темп разработки месторождения в целом. Конечно, трехрядная система более интенсивная, нежели пятирядная, и обеспечивает определенную возможность повышения охвата пласта воздействием через нагнетательные скважины путем раздельной закачки воды или других веществ в отдельные пропластки. В то же время при пятирядной системе имеются большие, по сравнению с трехрядной, возможности для регулирования процесса разработки пласта путем перераспределения отборов жидкости из отдельных добывающих скважин. Элементы трехрядной и пятирядной систем показаны соответственно на рис. 10 и 11. 2.2.2. Системы с площадным расположением скважин. Рассмотрим наиболее часто используемые на практике системы разработки нефтяных месторождений с площадным расположением скважин: пятиточечную, семиточечную и девятиточечную. Пятиточечная система (рис. 12). Элемент системы представляет собой квадрат, в углах которого находятся добы- вающие, а в центре — нагнетательная скважина. Для этой системы отношение нагнетательных и добывающих скважин составляет 1:1, = 1. Семиточечная система (рис. 13). Элемент системы представляет собой шестиугольник с добывающими скважинами в углах и нагнетательной в центре. Добывающие скважины расположены в углах шестиугольника, а нагнетательная — в центре. Параметр =1/2, т. е. на одну нагнетательную скважину приходятся две добывающие. Девятиточечная система (рис. 14). Соотношение нагнетательных и добывающих скважин составляет 1:3, так что =1/3. Самая интенсивная из рассмотренных систем с площадным расположением скважин пятиточечная, наименее интенсивная девятиточечная. Считается, что все площадные системы «жесткие», поскольку при этом не допускается без нарушения гео- метрической упорядоченности расположения скважин и потоков движущихся в пласте веществ использование других нагнетательных скважин для вытеснения нефти из данного элемента, если нагнетательную скважину, принадлежащую данному эле- менту, нельзя эксплуатировать по тем или иным причинам. При использовании системы с площадным расположением скважин по сравнению с рядной получают важное преимущество, состоящее в возможности более рассредоточенного воздействия на пласт. Это особенно существенно в процессе разработки сильно неоднородных по площади пластов. При использовании рядных систем для разработки сильно неоднородных пластов нагнетание воды или других агентов в пласт сосредоточено в отдельных рядах. В случае же систем с площадным расположением скважин нагнетательные скважины более рассредоточены по площади, что дает возможность подвергнуть отдельные участки пласта большему воздействию. В то же время, как уже отмечалось, рядные системы вследствие их большой гибкости по сравнению с системами с площадным расположением скважин имеют преимущество в повышении охвата пласта воздействием по вертикали. Таким образом, рядные системы предпочтительны при разработке сильно неоднородных по вертикальному разрезу пластов. Помимо упомянутых известны следующие системы разработки: система с батарейным расположением скважин (рис. 16), которую можно использовать в редких случаях в залежах круговой формы в плане; система при барьерном заводнении, применяемом при разработке нефтегазовых залежей; смешанные системы —комбинация описанных систем разработки, иногда со специальным расположением скважин, используют их при разработке крупных нефтяных месторождений и месторождений со сложными геолого-физическими свойствами. Кроме того, используют очаговое и избирательное заводнения, применяемые для регулирования разработки нефтяных месторождений с частичным изменением ранее существовавшей системы. Вопрос 3. Разработка нефтяных месторождений на естественных природных режимах. (также смотрите этот вопрос в н. промысловой гелогии) При использовании природных видов энергии разрабатывают залежи нефти с эффективными природными режимами, для которых искусственное воздействие не требуется, а также некоторые залежи с особыми геологическими условиями, при которых методы воздействия не могут принести необходимых результатов или не могут быть освоены. К числу нефтяных залежей с эффективными природными режимами относят залежи с водонапорным и активным упруговодонапорным режимами. Последний называют активным в случае, когда ресурсы его энергии достаточны для отбора из недр извлекаемых запасов нефти достаточно высокими темпами без снижения пластового давления ниже давления насыщения. Система разработки нефтяной залежи с использованием напора краевых вод. Систему применяют для нефтяных залежей пластового типа с природным водонапорным или активным упруговодонапорным режимом. Она предусматривает разбуривание залежи добывающими скважинами с расположением их в основном в чисто нефтяной части залежи замкнутыми (“кольцевыми”) рядами, параллельными внутреннему контуру нефтеносности. По возможности, соблюдается шахматный порядок расположения скважин (рис. 58). Для продления безводного периода эксплуатации скважин расстояния между рядами скважин могут устанавливаться несколько большими, чем между скважинами в рядах. С этой же целью в скважинах внешнего ряда нижнюю часть нефтенасыщенной толщины пласта обычно не перфорируют. В скважинах внутренних рядов нефтенасыщенный пласт перфорируют по всей толщине. Рассмотренные размещение скважин и их перфорация наилучшим образом отвечают процессу внедрения в залежь краевых вод, восполняющих отбор жидкости из нее. Из водонефтяной зоны, имеющей обычно небольшую величину, нефть вытесняется водой к скважинам. В процессе разработки происходит “стягивание” контуров нефтеносности, размеры залежи уменьшаются. Соответственно постепенно обводняются и выводятся из эксплуатации скважины внешнего кольцевого ряда, затем, через определенные этапы, –скважины последующих рядов. Система разработки нефтяной залежи с использованием напора подошвенных вод. Систему применяют для нефтяных залежей массивного типа (обычно на всей или почти на
Рис. 58. Система разработки нефтяной залежи с исполь- зованием напора краевых вод. Контуры нефтеносности: 1 –внешний, 2 – внутренний; 3 – добывающие скважины
всей площади такие залежи подстилаются водой), которые обладают водонапорным или активным упруговодонапорным режимом. При разработке таких залежей вытеснение нефти водой сопровождается повсеместным подъемом ВНК, т.е. последовательно обводняются интервалы залежи, расположенные примерно на одних гипсометрических отметках; объем залежи уменьшается. Размещение скважин на площади залежи и подход к перфорации продуктивной части разреза зависят от высоты и других параметров залежи. При высоте залежи, измеряемой десятками метров, скважины располагают равномерно и пласт в них перфорируют от кровли до некоторой условно принятой границы, отстоящей от ВНК на несколько метров (рис. 59). При высоте залежи, составляющей 200–300 м и более (что свойственно некоторым массивным залежам в карбонатных коллекторах), предпочтительнее располагать скважины по сетке, сгущающейся к центру залежи, выдерживая принцип равенства запасов нефти, приходящихся на одну скважину. При этом подход к вскрытию продуктивной части разреза в скважинах зависит от фильтрационной характеристики залежи. При низкой вязкости нефти – до 1–2 мПа⋅с, высокой проницаемости и относительно однородном строении продуктивной толщи возможно вскрытие в скважинах верхней части нефтенасыщенной толщины, поскольку в таких условиях нефть из нижней части может быть вытеснена к вскрытым интервалам. При неоднородном строении пород-коллекторов или при повышенной вязкости нефти может быть реализовано последовательное вскрытие интервалов нефтенасыщенной толщины снизу вверх. Система разработки нефтяной залежи с использованием энергии выделяющегося из нефти газа. Система применяется при режиме растворенного газа и предусматривает разбуривание эксплуатационного объекта обычно по равномерной (более густой, чем в рассмотренных выше случаях) сетке с

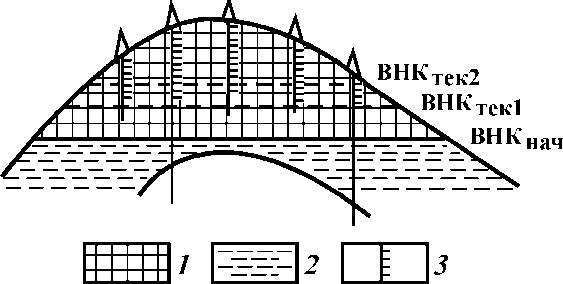

Рис. 59. Разновидность сис- темы разработки нефтяной залежи с использованием напора подошвенных вод: 1 – нефть; 2 – вода; 3 –интервал перфорации; положение ВНК: ВНКнач – начальное, ВНКтек – текущее
перфорацией во всех скважинах всей нефтенасыщенной толщины. Система разработки газонефтяной залежи с совместным использованием напора пластовых вод и газа газовой шапки. Система разработки нефтяной части газонефтяной залежи предусматривает использование смешанного режима залежи и вытеснение нефти контурной водой и газом газовой шапки. При этой системе скважины располагают по равномерной сетке и перфорируют в них лишь часть нефтенасыщенной толщины со значительным отступлением от ВНК и ГВК во избежание конусообразований. Поскольку вода обеспечивает лучшее вытеснение нефти из коллектора по сравнению с газом, систему предпочтительнее применять для залежей с относительно небольшими газовыми шапками. Система разработки газонефтяной залежи с использованием напора пластовых вод при неподвижном ГНК. Система предусматривает обеспечение отбора нефти из залежи (с потенциально смешанным природным режимом) только за счет внедрения пластовых вод при неизменном объеме газовой шапки. Стабилизация ГНК в начальном его положении обеспечивается регулированием давления в газовой шапке путем отбора из нее через специальные скважины строго обоснованных объемов газа для выравнивания пластового давления в газовой и нефтяной частях залежи. При такой системе разработки интервал перфорации в скважинах может быть расположен несколько ближе к ГНК по сравнению с его положением при совместном использовании напора вод и газа. Однако и здесь при выборе интервала перфорации следует учитывать возможность образования конусов газа и воды и необходимость продления периода безводной эксплуатации скважин в условиях подъема ВНК. Методы обоснования оптимальных интервалов перфорации при разработке нефтяной части газонефтяных залежей рассмотрены в главе Система разработки с нейтрализацией действия энергии газовой шапки успешно применяется при большой высоте нефтяной части залежи, низкой вязкости нефти, высокой проницаемости пласта.
Разработка нефтяных месторождений с заводнением пластов. Системы заводнения, геологические условия их применения. Показатели разработки нефтяных месторождений с применением заводнения. Наиболее широко распространенным методом воздействия на продуктивный пласт с целью поддержания пластового давления и увеличения конечного нефтеизвлечения является метод закачки воды в пласт. Закачка воды осуществляется через специальные нагнетательные скважины. Расположение и сетка нагнетательных скважин определяются в технологической схеме разработки месторождения. Закачку воды в продуктивный пласт целесообразно начинать с самого начала разработки нефтяного месторождения. В этом случае имеется возможность не допустить снижение пластового давления из-за отбора жидкости из продуктивного пласта, поддерживать его на первоначальном уровне, сохранять высокие дебиты нефти по скважинам, интенсифицировать разработку месторождения и обеспечить получение высоких коэффициентов нефтеизвлечения. Заводнение подразделяется на законтурное, приконтурное, и внутриконтурное. Внутриконтурное заводнение подазделяется на: - разрезание залежи рядами нагнетательных скважин (блоковое заводнение:однорядное, пятирядное, трехрядное и с разрезанием на площади) - очаговое заводнение; - избирательное заводнение; - площадное заводнение (пятиточечное, семиточечное, девятиточечное) Технологически заводнение осуществляется следующим образом. Очищенную от примесей воду с помощью насосов высокого давления, установленных на насосной станции, закачивают в нагнетательные скважины, располагаемые на площади нефтеносности (внутриконтурное заводнение) или вне ее (законтурное заводнение). Воду нагнетают одновременно в несколько скважин (куст). Поэтому и насосные станции, применяемые с целью осуществления заводнения нефтяных пластов, называют кустовым и насосным и станциями. Выбор вида заводнения определяется типом залежи, размерами залежи и ее водонефтяной зоны,вязкостью пластовой нефти, типом породы-коллектора и ее проницаемостью, степенью неоднородности пластов, строением залежи в зоне ВНК, наличием дизъюнктивных нарушений и др. Законтурное заводнение. При этой разновидности заводнения нагнетательные скважины располагаются в законтурной части продуктивного пласта (рис. 63), по всему периметру залежи, как можно ближе к внешнему контуру нефтеносности. Механизм вытеснения нефти из пласта водой при этом примерно тот же, что и при природном водонапорном режиме. Метод применим для разработки нефтяных и газонефтяных объектов. Он высокоэффективен при небольшой ширине залежей (до 4–5 км), в основном при малой относительной вязкости пластовой нефти (до 5), высокой проницаемости коллектора (0,4–0,5 мкм2 и более), сравнительно од-

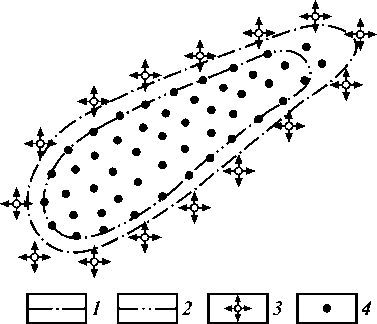

Рис. 63. Система разработ- ки нефтяной залежи с за- контурным заводнением. Контуры нефтеносности: 1 – внешний, 2 – внутрен- ний; скважины: 3 – нагне- тательные, 4 – добываю- щие
нородном строении продуктивного пласта, хорошей сообщаемости залежи с законтурной областью. Более широко законтурное заводнение апробировано на залежах пластового типа, но при указанных геолого-физических условиях получены хорошие результаты и на залежах массивного типа, в том числе и в карбонатных коллекторах. Применение рассматриваемого вида заводнения в названных весьма благоприятных геологических условиях позволяет добиваться высокого нефтеизвлечения (до 60–65 %). Добывающие скважины могут быть расположены в основном в пределах внутреннего контура нефтеносности. При этом нефть из водонефтяной зоны может быть вытеснена к забоям добывающих скважин нагнетаемой водой. Таким путем без существенного увеличения потерь нефти в пласте можно сократить количество скважин для разработки объекта и объемы попутной (отбираемой вместе с нефтью) воды. Для разработки нефтяной части нефтегазовой залежи законтурное заводнение целесообразнее применять при обеспечении неподвижности ГНК путем регулируемого отбора газа из газовой шапки. При законтурном заводнении на одну нагнетательную скважину обычно приходится четыре-пять добывающих скважин. Приконтурное заводнение. При этом виде заводнения нагнетательные скважины располагаются вблизи внешнего контура нефтеносности в пределах водонефтяной зоны залежи (рис. 64). Применяется в основном при той же характеристике залежей, что и законтурное заводнение, но при плохой гидродинамической связи залежи с законтурной зоной. Плохая связь залежи с водоносной частью пласта обусловлена ухудшением проницаемости пласта вблизи ВНК или наличием под ним или на его уровне водонепроницаемого экрана. Присутствие такого экрана особенно характерно для залежей в карбонатных коллекторах, где вторичные геохимические процессы могут приводить к закупорке пустот минеральными солями, твердыми битумами и др. По принципам расположения скважин, соотношению числа добывающих и нагнетательных скважин, подходу к разработке газонефтяных залежей, значениям достигаемого нефтеизвлечения приконтурное заводнение приближается к законтурному.
Рис. 64. Система разработки нефтяной залежи с прикон- турным заводнением. Условные обозначения см. на рис. 63
Внутриконтурное заводнение. При этом виде заводнения нагнетание воды ведется в скважины, расположенные в пределах залежи, т.е. в нефтяной зоне. Применяют целый ряд разновидностей внутриконтурного заводнения. При закачка воды в пласты производится через скважины, расположенные рядами, называемыми разрезающими рядами или линиями разрезания. Скважины разрезающих рядов после бурения непродолжительно эксплуатируются на нефть при возможно более высоких дебитах. Это дает возможность очистить прискважинные зоны пласта и снизить пластовое давление в ряду, т.е. создает условия для успешного освоения скважин под закачку воды. Затем скважины в ряду осваивают под нагнетание через одну, продолжая интенсивную добычу нефти из промежуточных скважин ряда. Это способствует перемещению нагнетаемой в пласт воды вдоль разрезающего ряда. Этот период освоения разрезающего ряда очень важен, поскольку позволяет сократить возможные потери нефти в ряду между скважинами и обеспечить за счет интенсивной эксплуатации промежуточных скважин быстрый рост добычи нефти уже в начальной фазе освоения эксплуатационного объекта. После обводнения промежуточных нагнетательных скважин они также переводятся под закачку воды. При такой технологии освоения скважин разрезающего ряда вдоль него в пласте создается полоса воды. Добывающие скважины при этой разновидности заводнения располагают в рядах, параллельных разрезающим рядам. Отбор нефти из добывающих скважин и продолжающееся нагнетание воды в скважины разрезающего ряда обусловливают расширение полосы воды, созданной вдоль этого ряда, и перемещение ее границ в направлении к добывающим рядам. Таким путем обеспечиваются вытеснение нефти водой и перемещение ее в пласте к добывающим скважинам. Рассматриваемый вид заводнения применяют на залежах пластового типа с параметрами пластов и нефтей, указанными для законтурного заводнения, но с большой площадью нефтеносности, а также на залежах разных размеров при практически повсеместном залегании пласта-коллектора, но при ухудшении условий фильтрации у ВНК. Выделяют подвиды этого вида заводнения – разрезание на площади и блоковое. При заводнении с разрезанием эксплуатационного объекта на площади разрезающие ряды располагают таким образом, чтобы выделить площади самостоятельной разработки, различающиеся по геолого-промысловой характеристике (участки с разным количеством пластов в эксплуатационном объекте, с разной продуктивностью разреза, с различным характером нефтеводонасыщения и т.д.). Так, при весьма большой площади нефтеносности многопластового эксплуатационного объекта и общем для всех пластов ВНК количество нефтенасыщенных пластов и соответственно нефтенасыщенная толща объекта уменьшаются от свода залежи к периферии. В этих условиях возможно реализовать разрезание эксплуатационного объекта на площади с разным количеством нефтенасыщенных пластов. Большое преимущество такой системы разработки – возможность начинать разработку крупного объекта с площадей наиболее продуктивных и с наибольшими запасами. Но применение такого способа возможно при условии, что ко времени ввода объекта в разработку известно положение внешних и внутренних контуров нефтеносности по всем его пластам. При блоковом заводнении нефтяную залежь разрезают рядами нагнетательных скважин на полосы (блоки), размещают ряды добывающих скважин в таком же направлении. При вытянутой форме залежи ряды скважин располагают обычно перпендикулярно к ее длинной оси (рис. 65). При “круговой” форме залежей с обширными площадями нефтеносности направление рядов скважин выбирают с учетом зональной неоднородности продуктивных пластов – вкрест выявленной превалирующей ориентации зон с повышенной толщиной (и, как правило, с повышенными пористостью ипроницаемостью) коллекторов (рис. 66). В результате достигается пересечение всех зон, содержащих основную часть запасов нефти, линиями разрезания и, следовательно, обеспечивается большее влияние на них закачки воды. При ином направлении разрезающие ряды в значительной части могут оказаться на участках с пониженной проницаемостью пласта, что обусловит низкую приемистость значительной доли нагнетательных скважин и отсутствие в части высокопродуктивных зон воздействия нагнетания воды. При проектировании систем разработки с рассматриваемым видом заводнения особое внимание следует уделять обоснованию ширины блоков и количества рядов добывающих скважин в блоке. Решение этого вопроса диктуется необходимостью обеспечивать влияние нагнетания воды на всю ширину блоков, недопуская консервации их внутренних частей. Ширину блоков выбирают от 4 до 1,5 км в зависимости от гидропроводности объекта. Уменьшение ширины полос повышает активность системы заводнения, благодаря возрастанию перепада давления на единицу ширины блока, что позволяет частично компенсировать пониженную продуктивность залежи.

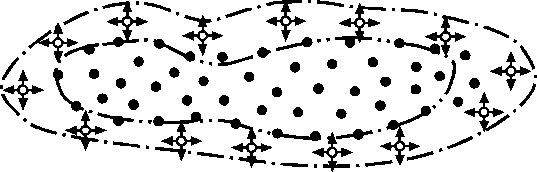

.Рис. 65. Система разработки нефтяной залежи с блоко- вым заводнением. Условные обозначения см. на рис. 63
Рис. 66. Система разработки крупной “круговой” нефтяной залежи с блоко- вым заводнением. Зоны с толщиной и коллекторскими свойствами пласта: 1 – высокими, 2 – низкими; остальные условные обозначения см. на рис. 63
Чтобы избежать значительных потерь нефти в центральных частях блоков (на участках стягивания контуров нефтеносности), в пределах блока располагают обычно нечетное количество рядов добывающих скважин, при этом внутренний ряд обычно играет роль “стягивающего”. При повышенной ширине блоков (3,5–4 км) принято располагать пять рядов добывающих скважин, при меньшей ширине (1,5–3 км) – три ряда. В зависимости от количества рядов добывающих скважин блоковое заводнение называют пятирядным или трехрядным. Количество добывающих скважин, приходящихся на одну нагнетательную, при пятирядной и трехрядной системах соответственно составляет около 5 и 3. Систему с узкими блоками и трехрядным размещением скважин можно применить и на высокопродуктивном эксплуатационном объекте при необходимости разработки его высокими темпами или с целью обеспечения продолжительного периода фонтанной эксплуатации при больших трудностях перевода скважин на механизированный способ подъема жидкости, а также в некоторых других случаях. На залежах с широкими водонефтяными зонами всю систему разработки с разрезанием следует распространять и на водонефтяную зону, за исключением самых внешних ее частей с небольшой нефтенасыщенной толщиной (менее 3–4 м). В некоторых случаях при монолитном строении высокопроницаемых пластов более успешным может быть вариант с комбинированным заводнением, при котором периферийная неразбуренная зона может быть расширена вплоть до изопахиты нефтенасыщенной толщины 5–6 м. При этом система разработки с разрезанием залежи, распространенная до этой изопахиты, сочетается с законтурным заводнением, за счет которого в указанных условиях может быть обеспечено вы-теснение нефти из неразбуренной периферийной зоны к разбуренной основной части. Преимущества систем разработки с блоковым заводнением заключаются в том, что они могут проектироваться и реализовываться, когда детальные сведения о конфигурации контуров нефтеносности еще отсутствуют. Применение таких систем дает возможность осваивать блоки эксплуатационного объекта в нужной последовательности, регулировать разработку с помощью перераспределения объемов закачки воды. Обычно внутриконтурное разрезание нефтяных залежей рядами нагнетательных скважин на блоки или площади применяют для эксплуатационных объектов с умеренной неоднородностью строения – при широком распространении пластов-коллекторов на площади, при средней проницаемости более 0,007–0,1 мПа⋅с, при вязкости пластовой нефти до 15–20 мПа⋅с. На раннем этапе внедрения заводнения для залежей с умеренными площадями нефтеносности рекомендовалось так называемое сводовое заводнение. При нем предусматривалось расположение нагнетательных скважин в сводовых частях залежей – в виде линейного разрезающего ряда по длинной оси структуры при вытянутой антиклинальной форме залежи или в виде групп из нескольких скважин в своде при брахиантиклинальном строении залежи. Обычно такой вид внутриконтурного заводнения сочетали с законтурной закачкой воды. Сводовое заводнение подразделяется на: 1. Осевое – предусматривает ППД путем расположения нагнетательных скважин вдоль длинной основной структуры. Такой метод может быть избран в связи со значительным ухудшением проницаемости в периферийной части залежи или с резко ухудшенной проницаемостью в законтурной части 2. Кольцевое – кольцевой ряд нагнетательных скважин с радиусом, приблизительно равным 0,4 радиуса залежи, разрезает залежь на центральную и кольцевую площади (Ромашкинское) 3. Центральное – как разновидность кольцевого, вдоль окружности радиусом 200-300 м размещают 4-6 нагнетательных скважин, а внутри ее имеется одна или несколько добывающих скважин. Площадное заводнение – также разновидность внутриконтурного, при котором в условиях общей равномерной сетки скважин – треугольной или квадратной – нагнетательные и добывающие скважины чередуются в строгой закономерности. Местоположение добывающих и нагнетательных скважин в принимаемой сетке определяется в проектном документе на разработку. Системы разработки с площадным заводнением (площадные системы) обладают большей активностью по сравнению с системами, охарактеризованными выше, поскольку здесь каждая добывающая скважина непосредственно контактирует с нагнетательными (при внутриконтурном разрезании в начале разработки под непосредственным влиянием нагнетательных скважин находятся лишь скважины внешних добывающих рядов) и на одну нагнетательную скважину обычно приходится меньшее количество добывающих скважин. Применяют несколько вариантов формы сеток и взаимного размещения нагнетательных и добывающих скважин, при которых системы разработки характеризуются различной активностью, т.е. разной величиной соотношения количеств добывающих и нагнетательных скважин. Для линейной и пятиточечной систем это соотношение равно 1; для семиточечной прямой – 0,5, обращенной – 2; для девятиточечной прямой – 0,33, обращенной – 3; для ячеистой – 4–6. Применяемые обычно при площадном заводнении системы показаны на рис. 67. Наиболее широкое применение нашли пятиточечная, обращенная семиточечная и обращенная девятиточечная системы. Они обычно рекомендуются для эксплуатационных объектов с терригенными или карбонатными коллекторами порового типа и широко применяются

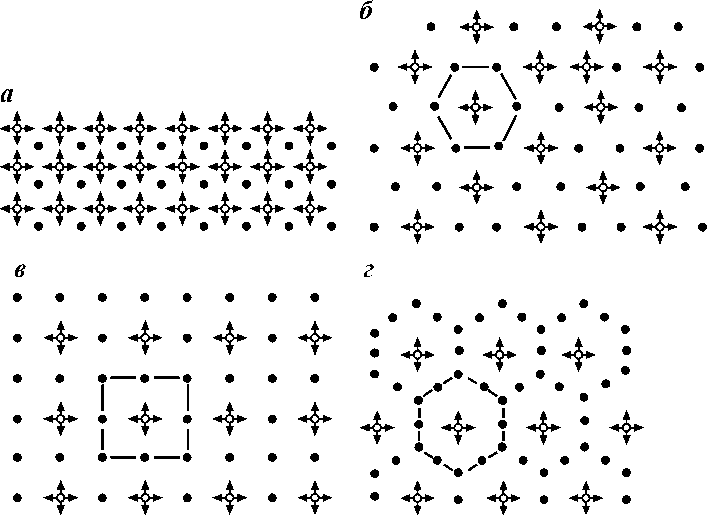

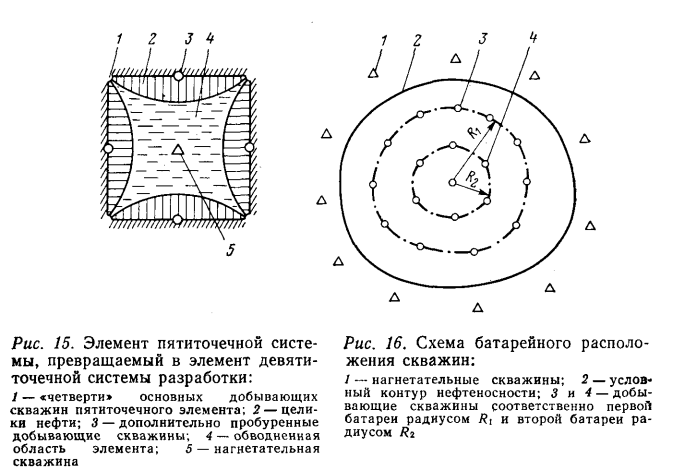

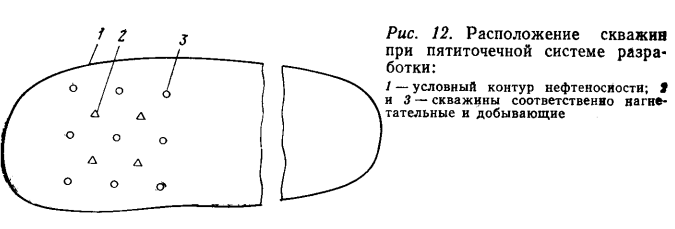

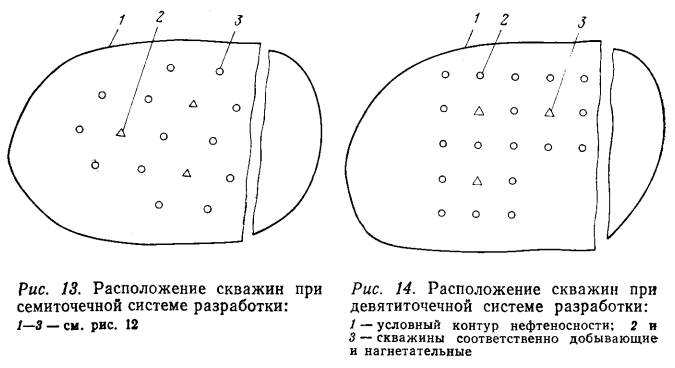

Рис. 67. Системы разработки с площадным заводнением. Формы сетки скважин: а – пятиточечная, б – семиточечная обращенная, в – девятиточечная обращенная,г– ячеистая; пунктиром выделен элемент системы; остальные условные обозначения см. на рис. 63 при разработке объектов с низкой проницаемостью коллекторов, с повышенной вязкостью нефти или объектов с низкой проницаемостью и повышенной вязкостью. Такие системы, так же как и блоковая система с разрезанием на узкие полосы, можно применять и для высокопродуктивных объектов при необходимости получения высоких уровней добычи нефти или продления фонтанного периода эксплуатации в случае больших трудностей с организацией механизированной эксплуатации скважин. Их использование может быть целесообразным также в случаях, когда продолжительность разработки месторождения ограничена, например, сроком возможной эксплуатации морских сооружений в условиях шельфа. В связи с низкой продуктивностью залежей, при которой применяется площадное заводнение, и вследствие указанных особенностей процесса разработки коэффициент извлечения нефти, как правило, не превышает 0,4–0,45. Избирательное заводнение – разновидность внутриконтурного заводнения – предусматривает выбор местоположения нагнетательных скважин после разбуривания эксплуатационного объекта по равномерной сетке (рис. 68). При со- ставлении первого проектного документа на разработку местоположение нагнетательных скважин не определяют. После разбуривания объекта и некоторого периода эксплуатации всех скважин на нефть для освоения под закачку воды выбирают скважины, местоположение которых наиболее полно отвечает геологическому строению пластов и обеспечивает эффективное воздействие на весь объем залежи. В конечном счете нагнетательные скважины оказываются размещенными по площади объекта неравномерно. Избирательное заводнение применяют при резкой зональной неоднородности пластов, выражающейся в неповсеместном залегании коллекторов, в наличии двух или трех разновидностей коллекторов разной продуктивности, распределенных неравномерно по площади, и т.д., а также при нарушении объекта серией дизъюнктивных нарушений. Очаговое заводнение по сути является избирательным заводнением, но применяется как дополнение к другим разновидностям заводнений (законтурному, приконтурному, разрезанию на площади, блоки и др.). Очаги заводнения (нагне- тание воды в отдельные скважины или небольшие группы скважин) обычно создают на участках, не испытывающих или недостаточно испытывающих влияние заводнения после освоения запроектированного основного его вида. Под нагнетательные выбирают скважины из числа добывающих, преимущественно из тех, которые основную свою задачу уже

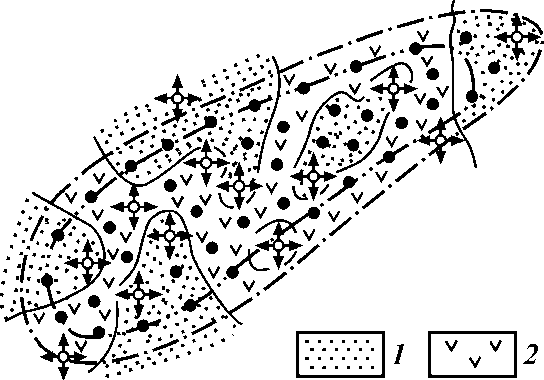

Рис. 68. Система разработки с избирательным заводне- нием. Зоны пласта с проницаемо- стью: 1 – высокой, 2 – низкой; остальные условные обозначения см. на рис. 63 выполнили, т.е. расположенные на заводненных участках заводнения бурят дополнительные скважины. Очаговое заводнение применяют очень широко: это одно из главнейших мероприятий по развитию и совершенствованию основных систем разработки с заводнением. Головное заводнение. Головным называют нагнетание воды в наиболее повышенные зоны залежей, тектонически или литологически экранированных в сводовых частях. Барьерное заводнение. Эта разновидность внутриконтурного заводнения применяется при разработке нефтегазовых и нефтегазоконденсатных залежей пластового типа с целью изоляции газовой (газоконденсатной) части залежи от нефтяной. Кольцевой ряд нагнетательных скважин располагают в пределах газонефтяной зоны, вблизи внутреннего контура газоносности. В результате нагнетания воды в пласте образуется водяной барьер, отделяющий газовую часть залежи от нефтяной. Применение барьерного заводнения обеспечивает возможность одновременного отбора нефти и газа из недр без консервации газовой шапки на длительное время, обязательной при разработке с использованием природных видов энергии или при охарактеризованных выше разновидностях заводнения. Барьерное заводнение может сочетаться с другими его видами или с использованием энергии напора пластовых вод.
Основные показатели разработки с применением заводнения: При разработке нефтяных месторождений с применением заводнения из добывающих скважин вначале получают практически чистую нефть, т. е. безводную продукцию, а затем, по мере роста объема закачанной в пласт воды, начинают вместе с нефтью добывать воду. Если qвз— полный расход воды, закачиваемой в разрабатываемый пласт или месторождение в целом в единицу времени, qв— количество добываемой из пласта или месторождения воды в единицу времени (дебит воды), а qн — дебит нефти, то имеем следующие выражения. 1. Накопленное количество закачанной в пласт воды к моменту времени t 2. Накопленное количество добытой из пласта нефти за тот же период времени 3. Накопленное количество добытой из пласта воды Текущую нефтеотдачу при разработке заводняемых месторождений выражают обычно в виде зависимости от Qв/Vп или Qвз/Vп (Vп — поровый объем пласта; G — геологические запасы нефти). Типичная зависимость Извлекаемые запасы нефти в пласте или в месторождении в целом N определяют, естественно, следующей формулой: Текущая обводненность v продукции, добываемой из пласта или месторождения, составит Коэффициент текущей нефтеотдачи равен произведению коэффициента извлечения нефти из недр или, в случае заводнения, коэффициента вытеснения нефти водой на коэффициент охвата пласта процессом вытеснения. Коэффициентом вытеснения нефти водой при разработке нефтяных месторождений с применением заводнения называется отношение извлеченной из пласта нефти к ее запасам, первоначально находившимся в части пласта, подверженной воздействию заводнением. Соответственно коэффициентом охвата пласта воздействием называется отношение запасов нефти, первоначально находившихся в части пласта, подверженной воздействию заводнением, к геологическим запасам нефти в пласте. В некоторых случаях коэффициент текущей нефтеотдачи равен где — коэффициент вытеснения нефти водой из заводненной области пласта: — коэффициент заводнения. Коэффициенты и в общем случае, т. е. не только при разработке месторождения с применением заводнения, определяют по физико-геологическим свойствам и строению пласта на небольших участках, т. е. по микроструктуре пласта, а также механизму извлечения из него нефти. Коэффициент вытеснения часто определяют на основе данных лабораторных экспериментов вытеснения нефтей из естественных образцов пород-кернов, а также промысловых исследований. Теоретические и экспериментальные данные показывают, что коэффициент вытеснения в процессе разработки месторождений с применением заводнения, т. е. при вытеснении нефти из пластов не смешивающейся с нефтью жидкостью — водой, зависит от следующих основных факторов: 1) минералогического состава и литологической микроструктуры пород—коллекторов нефти и, как следствие этих факторов, — глинистости пород, распределения пор по размерам, уровня абсолютной проницаемости, относительных проницаемостей, параметров микротрещиноватости пород, т. е. размера блоков и трещин, отношения их проницаемостей и т. д.; 2) отношения вязкости нефти к вязкости воды, вытесняющей нефть; 3) структурно-механических (неньютоновских) свойств нефти и их зависимостей от температурного режима пластов; 4) смачиваемости пород водой и характера проявления капиллярных сил в породах-коллекторах с различной микроструктурой; 5) скорости вытеснения нефти водой. Коэффициент охвата пластов воздействием при заводнении зависит главным образом от следующих факторов. 1. Физических свойств и геологической неоднородности разрабатываемого нефтяного пласта в целом (макронеоднородности пласта). Здесь имеется в виду наличие газовой шапки, нефтенасыщенных зон, подстилаемых водой, т. е. водоплавающих зон, прерывистости пласта по вертикали (наличия непроницаемых пропластков) и по горизонтали (литологического выклинивания пропластков), существования дизъюнктивных разрывов и т. д. 2. Параметров системы разработки месторождения, т. е.расположения скважин в пласте, расстояний между добывающими, а также между добывающими и нагнетательными скважинами, отношения числа нагнетательных к числу добывающих скважин. 3. Давления на забоях нагнетательных и добывающих скважин, применения методов воздействия на призабойную зону и совершенства вскрытия пластов. 4. Применения способов и технических средств эксплуатации скважин (механизированных способов добычи, обеспечивающих необходимый отбор жидкости из скважин, методов одновременно-раздельной эксплуатации). 5. Применения методов управления процессом разработки месторождения путем частичного изменения системы разработки (очагового и избирательного заводнения) или без изменения системы разработки (изменения режима работы скважин, установления оптимальных условий прекращения эксплуатации скважин, циклического заводнения и др.). В целом можно отметить, что коэффициент вытеснения зависит от физических свойств пласта, его микронеоднородности и характеристик процесса вытеснения нефти из пористой среды, а коэффициент охвата пластов воздействием при заводнении, как и при других методах разработки, определяется степенью макронеоднородности месторождения, системой разработки и условиями эксплуатации скважин. Положительные стороны применения заводнения: 1. Темп разработки вырос 2. Ускорился ввод м/р в разработку 3. Снизились капитальные затраты 4. Увеличился КИН по сравнению с разработкой на естественном режиме. Отрицательные стороны: 1. Низкая эффективность КИН 2. Низкая эффективность вытесняющего агента 3. Большие объемы закачки 4. Высокая степень прорыва воды в пласт 5. Выпадение АСПО 6. Снижение фильтрационных характеристик пласта 7. Образование водонефтяных эмульсий 8. Деградирование нефти.
Вопрос 5. Объект разработки. Факторы, влияющие на выбор объекта разработки. Факторы, влияющие на выделение залежи в объект разработки или объединение нескольких залежей в один объект разработки. Системы разработки многопластовых месторождений. Под эксплуатационным объектом (ЭО) понимают пласт или группу пластов, предназначенных для разработки одной серией добывающих скважин при обеспечении возможности регулирования разработки каждого из пластов или зональных интервалов (объектов разработки) отдельно. ЭО, в который объединяется несколько пластов одной залежи или несколько залежей различных продуктивных пластов следует называть многопластовым ЭО. Под объектом разработки понимают отдельный пласт или зональный интервал эксплуатационного объекта, по которому осуществляется контроль и регулирование разработки. ЭО может состоять из нескольких объектов разработки. Объекты разработки иногда подразделяют на следующие виды: самостоятельный, т. е. разрабатываемый в данное время, и возвратный, т. е. тот, который будет разрабатываться скважинами, эксплуатирующими в этот период другой объект. Системой разработки нефтяного месторождения следует называть совокупность взаимосвязанных инженерных решений, определяющих объекты разработки; последовательностьи темп их разбуривания и обустройства; наличие воздействия на пласты с целью извлечения из них нефти и газа; число, соотношение и расположение нагнетательных и добывающих скважин; число резервных скважин, управление разработкой месторождения, охрану недр и окружающей среды. Построить систему разработки месторождения означает найти и осуществить указанную выше совокупность инженерных решений. На выделение объектов разработки влияют следующие факторы (Факторы, влияющие на выделение залежи в объект разработки или объединение нескольких залежей в один объект разработки)???: 1. Геолого-физические свойства пород-коллекторов нефти и газа. Резко отличающиеся по проницаемости, общей и эффективной толщине, а также неоднородности пласты во многих случаях нецелесообразно разрабатывать как один объект, поскольку они могут существенно отличаться по продуктивности, пластовому давлению в процессе их разработки и, следовательно,по способам эксплуатации скважин, скорости выработки запасов нефти и изменению обводненности продукции. Для различных по площадной неоднородности пластов могут быть эффективными различные сетки скважин, так что объединять такие пласты в один объект разработки оказывается нецелесообразным. В сильно неоднородных по вертикали пластах, имеющих отдельные низкопроницаемые пропластки, несообщающиеся с высокопроницаемыми, бывает трудно обеспечить приемлемый охват горизонта воздействием по вертикали вследствие того, что в активную разработку включаются только высокопроницаемые пропластки, а низкопроницаемые прослои не подвергаются воздействию закачиваемого в пласт агента (воды, газа). С целью повышения охвата таких пластов разработкой их стремятся разделить на несколько объектов. 2. Физико-химические свойства нефти и газа. Важное значение при выделении объектов разработки имеют свойства нефтей. Пласты с существенно различной вязкостью нефти бывает нецелесообразно объединять в один объект, так как их можно разрабатывать с применением различной технологии извлечения нефти из недр с различными схемами расположения и плотностью сетки скважин. Резко различное содержание парафина, сероводорода, ценных углеводородных компонентов, промышленное содержание других полезных ископаемых также может стать причиной невозможности совместной разработки пластов как одного объекта вследствие необходимости использования существенно различной технологии извлечения нефти и других полезных ископаемых из пластов. 3. Фазовое состояние углеводородов и режим пластов. Различные пласты, залегающие сравнительно недалеко друг от друга по вертикали и имеющие сходные геолого-физические свойства, в ряде случаев бывает нецелесообразно объединять в один объект в результате различного фазового состояния пластовых углеводородов и режима пластов. Так, если в одном пласте имеется значительная газовая шапка, а другой разрабатывается при естественном упруговодонапорном режиме, то объединение их в один объект может оказаться нецелесообразным, так как для их разработки потребуются различные схемы расположения и числа скважин, а также различная технология извлечения нефти и газа. 4. Условия управления процессом разработки нефтяных месторождений. Чем больше пластов и пропластков включено в один объект, тем технически и технологически труднее осуществлять контроль за перемещением разделов нефти и вытесняющего ее агента (водонефтяных и газонефтяных разделов) в отдельных пластах и пропластках, труднее осуществлять раздельное воздействие на пропластки и извлечение из них нефти и газа, труднее изменять скорости выработки пластов и пропластков. Ухудшение условий управления разработкой месторождения ведет к уменьшению нефтеотдачи. 5. Техника и технология эксплуатации скважин. Могут быть многочисленные технические и технологические причины, приводящие к целесообразности или нецелесообразности применения отдельных вариантов выделения объектов. В заключение следует еще раз подчеркнуть, что влияние каждого из перечисленных факторов на выбор объектов разработки должно быть сначала подвергнуто технологическому и технико-экономическому анализу и только после него можно принимать решение о выделении объектов разработки. По лекциям: При выделении объекта разработки следует учитывать 5 групп факторов: 1. Геолого-промысловые 1) Возможность и однозначность расчлениения разреза м/р, корреляция отложений и выделение продуктивных пластов 2) Литологическая характеристика продуктивных пластов 3) Общая, эффективная и нефтенасыщенная толщина продуктивных пластов 4) Коллекторские свойства пластов по керну и промыслово-геофизическим данным 5) Результаты опробования, оценка фильтрационных параметров продуктивных пластов гидродинамическими методами 6) Физико-химические свойства нефти, газа и воды 7) Толщина промежуточных толщ м/у продуктивными пластами, толщина покрышек 8) Методика определения ВНК и соотношение площадей в пределах внешних контуров нефтегазонасыщенности 9) Запасы нефти и газа в продуктивных и их соотношение по разрезу м/р 10) Первоначальные пластовые давления в залежах и их соотношение по разрезу м/р 11) Гидрогеологическая характеристика и режим залежей. 2. Гидродинамические При выделении ЭО гидродинамические расчеты применяются для решения задач: 1) Установление годовой добычи п залежи каждого пласта 2) Определение динамики добычи нефти по каждому пласту до конца разработки 3) Установление продуктивности и затем годовой добычи объединяемых в один ЭО продуктивных пластов 4) Оценка динамики добычи нефти, воды в целом по м/р 5) Расчет обводнения скважин, залежей и ЭО 6) Определение продолжительности отдельных стадий разработки м/р 7) Нахождение оптимального уровня добычи нефти по м/р с учетом его по залежи каждого пласта, объекта эксплуатации при условии обеспечения плановых заданий 3. Технические: 1) Способ и технические возможности эксплуатации. не рекомендуется объединять в один объект эксплуатации залежей пласты с различными способами эксплуатации 2) Выбор диаметра эксплуатационных колонн 3) Выбор диаметра НКТ и т.д. 4. Технологические 1) Выбор сетки добывающих скважин каждого ЭО 2) Выбор метода ППД 3) Возможность применения различных методов повышения нефтеотдачи
Многопластовые залежи можно разрабатывать: 1. Объединяя пласты в один эксплуатационный объект (если это разумно или возможно) 2. Если нельзя объединить, то выделяем несколько объектов и применяем: 2.1 последовательную систему разработки 2.2 самостоятельную сетку скважин на каждый пласт 2.3 одновременно-раздельную эксплуатацию Последовательная система разработки может быть применена в том случае когда пласты разрабатываемые неравноценны по запасам и по продуктивности скважин. В этом случае выделется базисный объект, разбуривание ведется в первую очередь на него и после выработки запасов из базисного объекта осуществляется уже разработка возвратного пласта, который залегает выше базисного. После выработки запасов ставится цементный мост и переходят на вышезалегающий (возвратный), перфорируют его и разрабатывают, поэтому система и называется последовательной. Недостатки: - увеличивается срок разработки месторождения - происходит снижение продуктивности при эксплуатации возвратного объекта Когда пласты равнозначны по запасам, но различаются по геолого-физическим критериям, технологическим возможностя разработки, то в этом случае каждый объект разрабатывается самостоятельной сеткой скважин Недостатки: - высокие капитальные и эксплуатационные затраты вследствие большого фонда скважин Наиболее эффективной системой разработки является система когда осуществляется одновременно-раздельная эксплуатация с использованием специального оборудования. Преимуществами данной технологии экспуатации являются: 1.Сокращение срока разработки м/р 2.Ускореный ввод в разработку м/р 3.Высокая продуктивность скважин 4.Снижены капитальные и эксплуатационные затраты Несмотря на преимущества эффективность данной технологии остается невысокой. Основной причиной является отсутствие надежного оборудования, выпускающегося в промышленных масштабах. Основные требования к ОРЭ: - разобщенность пластов в эксплуатации - разобщение добываемой продукции - возможность постоянного контроля за процессом добычи - регулирование раздельного учета продукции - насосное оборудование должно характеризоваться высокой наработкой на отказ Основными недостатками разработки нескольких пластов одной скважиной является дороговизна и конструктивная сложность оборудования. Вопрос 6. Проектирование разработки нефтяных месторождений. Исходные геологические и геофизические данные, используемые при проектировании и анализе разработки, методы их определения. Виды проектных документов и их содержание. Изучение керна, шлама, проб нефти, газа и воды в лабораториях с помощью специальных приборов – основной источник прямой информации о геолого-физических свойствах пород и физико-химических свойствах УВ и пластовой воды. Получение этой информации затруднено тем, что пластовые условия (давление, температура и др.) отличаются от лабораторных и поэтому свойства образцов пород и флюидов, определенные в лабораторных условиях, существенно отличаются от тех же свойств в пластовых условиях. Пересчет результатов лабораторного определения на пластовые условия может производиться с помощью графиков, построенных на основе данных специальных исследований. Исследование скважин геофизическими методами (ГИС) осуществляется в целях изучения геологических разрезов скважин, исследования технического состояния скважин, контроля за изменением нефтегазонасыщенности пластов в процессе разработки. Для изучения геологических разрезов скважин используются электрические, магнитные, радиоактивные, термические, акустические, механические, геохимические и другие методы, основанные на изучении физических естественных и искусственных полей различной природы. Результаты исследования скважин фиксируются в виде диаграмм либо точечной характеристики геофизических параметров: кажущегося электрического сопротивления, потенциалов собственной и вызванной поляризации пород, интенсивности гамма-излучения, плотности тепловых и надтепловых нейтронов, температуры и др. Теория геофизических методов и выявленные петрофизические зависимости позволяют проводить интерпретацию результатов исследований. В итоге решаются следующие задачи: определения литолого-петрографической характеристики пород; расчленения разреза и выявления геофизических реперов; выделения коллекторов и установления условий их залегания, толщины и коллекторских свойств; определения характера насыщения пород – нефтью, газом, водой; количественной оценки нефтегазонасыщения и др. Для изучения технического состояния скважин применяются: инклинометрия – определение углов и азимутов искривления скважин; кавернометрия – установление изменений диаметра скважин; цементометрия – определение по данным термического, радиоактивного и акустического методов высоты подъема, характера распределения цемента в затрубном пространстве и степени его сцепления с горными породами; выявление мест притоков и затрубной циркуляции вод в скважинах электрическим, термическим и радиоактивным методами. Контроль за изменением характера насыщения пород в результате эксплуатации залежи по данным промысловой геофизики осуществляется на основе исследований различными методами радиоактивного каротажа в обсаженных скважинах и электрического – в необсаженных. В последние годы получают все большее развитие детальные сейсмические исследования, приносящие важную информацию о строении залежей. Гидродинамические методы исследования скважин применяются для определения физических свойств и продуктивности пластов-коллекторов на основе выявления характера связи дебитов скважин с давлением в пластах. Эти связи описываются математическими уравнениями, в которые входят физические параметры пласта и некоторые характеристики скважин. Установив на основе гидродинамических исследований фактическую зависимость дебитов от перепадов давлений в скважинах, можно решить эти уравнения относительно искомых параметров пласта и скважин. Кроме того, эта группа методов позволяет выявлять в пластах гидродинамические (литологические) экраны, устанавливать степень связи залежи нефти и газа с законтурной областью и с учетом этого определять природный режим залежи. Применяют три основных метода гидродинамических исследований скважин и пластов: изучение восстановления пластового давления, метод установившихся отборов жидкости из скважин, определение взаимодействия скважин. Наблюдения за работой добывающих и нагнетательных скважин. В процессе разработки залежи получают данные об изменении дебитов и приемственности скважин и пластов, обводненности добывающих скважин, химического состава добываемых вод, пластового давления, состояния фонда скважин и другие, на основании которых осуществляются контроль и регулирование разработки. Важно подчеркнуть, что для изучения каждого из свойств залежи можно применить несколько методов получения информации. Например, коллекторские свойства пласта в районе расположения скважины определяют по изучению керна, по данным геофизических методов и по данным гидродинамических исследований. При этом достигается разная масштабность определений этими методами – соответственно по образцу породы, по интервалам толщины пласта, по пласту в целом. Значение свойства, охарактеризованного несколькими методами, определяют, используя методику увязки разнородных данных. Надежность получаемой информации зависит от количества точек исследования. Более надежна информация по большому количеству точек. Date: 2015-07-27; view: 11058; Нарушение авторских прав |
