МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«Камская государственная инженерно-экономическая академия»

Построение модели и разработка методики экспериментального исследования объекта

Методические указания к практической работе

по дисциплине «Основы научных исследований»

г. Набережные Челны

УДК

Построение модели и разработка методики экспериментального исследования объекта: Методические указания к практической работе – Набережные Челны: ИНЭКА, 2011, с.7

Составители: к.т.н., доцент Башмаков Д.А., Самигуллин А.Д., Башмакова А.А.

Методические указания рассчитаны на студентов специальности 150206 "Машины и технология высокоэффективных процессов обработки", 220601 «Машины и аппараты пищевых производств», 220701 «менеджмент высоких технологий», 140600 «Электротехника, электромеханика и электротехнологии». Составлены в соответствии с программой курса "Основы научных исследований».

Ил.: 1. Библиогр. 6

Рецензент: к.т.н., доцент Галимянов И.Д.

Построение модели и разработка методики экспериментального исследования объекта.

Цель работы:

При выполнении практической работы студентам необходимо предложить модель объекта исследования, разработать схему лабораторной установки и методику экспериментального исследования объекта (согласно задания предоставляемого преподавателем).

Выполнение работы

При выполнении практической работы студентам необходимо предложить, модель объекта исследования, разработать схему лабораторной установки и методику экспериментального исследования объекта (согласно задания).

Пример

Задание: представить модель процесса формования носочной части заготовки обуви и определить усилие формования.

Модель

Формование носочной части заготовки обуви в первом приближении можно представить как формование плоской заготовки на полусферический пуансон (рис. 1).

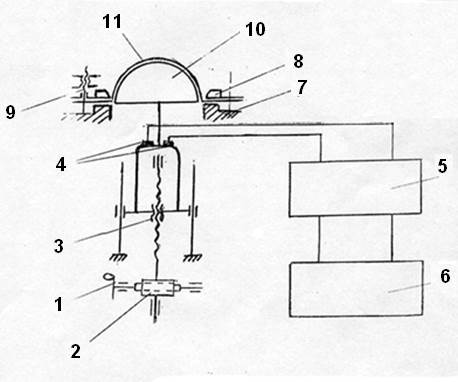

Схема разработанной лабораторной установки

1 – Маховик

2 – Червячная передача

3 – Винтовая передача

4 – Измерительные контакты (измеряющие деформацию)

5 – Аналого-цифровой преобразователь

6 – Дисплей

7 – Нижнее прижимное кольцо

8 – Верхнее прижимное кольцо

9 – Прижимное устройство

10 – Пуассон

11 - заготовка

Рисунок 1. Формирование заготовки
