Практическая часть

Построить изображение в линзах для указанных в таблице случаев вашего варианта. Записать характеристики изображения. Каждое построение оформить на отдельной странице.

№ варианта	№ задания	Длина стрелки АВ, см	Положение стрелки вдоль главной оптической оси	Положение точек А и В относительно главной оптической оси	Угол поворота (в градусах) стрелки относительно т.А против часовой стрелки от горизонтали	Вид линзы	Фокусное расстояние, см
				А и В выше оси		Собирающая
			А и В ниже оси		Рассеивающая
			А выше оси, В ниже оси		Собирающая
			А ниже оси, В выше оси		Собирающая
			А и В выше оси		Рассеивающая
				А и В ниже оси		Рассеивающая
			А выше оси, В ниже оси		Собирающая
			А ниже оси, В выше оси		Рассеивающая
			А и В выше оси		Собирающая
			А и В ниже оси		Рассеивающая
				А выше оси, В ниже оси		Собирающая
			А ниже оси, В выше оси		Собирающая
			А и В выше оси		Рассеивающая
			А и В ниже оси		Рассеивающая
			А выше оси, В ниже оси		Собирающая
				А ниже оси, В выше оси		Рассеивающая
			А и В выше оси		Собирающая
			А и В ниже оси		Рассеивающая
			А выше оси, В ниже оси		Собирающая
			А ниже оси, В выше оси		Собирающая
				А и В выше оси		Рассеивающая
			А и В ниже оси		Рассеивающая
			А выше оси, В ниже оси		Собирающая
			А ниже оси, В выше оси		Рассеивающая
			А и В выше оси		Собирающая
				А и В ниже оси		Рассеивающая
			А выше оси, В ниже оси		Собирающая
			А ниже оси, В выше оси		Собирающая
			А и В выше оси		Рассеивающая
			А и В ниже оси		Рассеивающая
				А выше оси, В ниже оси		Собирающая
			А ниже оси, В выше оси		Рассеивающая
			А и В выше оси		Собирающая
			А и В ниже оси		Рассеивающая
			А выше оси, В ниже оси		Собирающая
				А ниже оси, В выше оси		Собирающая
			А и В выше оси		Рассеивающая
			А и В ниже оси		Рассеивающая
			А выше оси, В ниже оси		Собирающая
			А ниже оси, В выше оси		Рассеивающая
				А и В выше оси		Собирающая
			А и В ниже оси		Рассеивающая
			А выше оси, В ниже оси		Собирающая
			А ниже оси, В выше оси		Собирающая
			А и В выше оси		Рассеивающая
				А и В ниже оси		Рассеивающая
			А выше оси, В ниже оси		Собирающая
			А ниже оси, В выше оси		Рассеивающая
			А и В выше оси		Собирающая
			А и В ниже оси		Рассеивающая

Контрольные вопросы и задания

1. Дать определение линзы, тонкой линзы. Назвать виды линз. (0,25б)

2. Раскрыть основные понятия и характеристики линзы. (0,25б)

3. Записать и пояснить формулу для фокусного расстояния линзы. (0,25б)

4. Записать и пояснить формулу тонкой линзы. (0,25б)

5. Раскрыть понятия оптической силы и увеличения линзы. (0,25б)

6. Указать характеристики изображений, получаемых в линзах, при различных положениях предмета. (0,25б)

7. Для указанного преподавателем варианта в таблице рассчитать недостающие параметры. (0,25б)

8. С помощью собирающей линзы на экране получено действительное изображение предмета с увеличением Г₁. Не изменяя положение линзы, поменяли местами предмет и экран. Каким окажется увеличение Г₂ в этом случае? (0,25б)

9. Как надо расположить две собирающие линзы с фокусными расстояниями F ₁ и F ₂, чтобы параллельный пучок света, пройдя через них, остался параллельным? (0,25б)

10. Заданы главная оптическая ось линзы NN, положение источника S и его изображения S ´. Найдите построением положение оптического центра линзы С и ее фокусов для трех случаев. (0,25б)

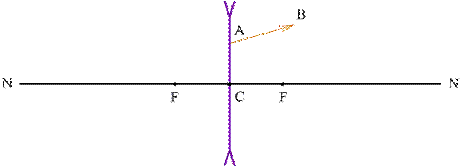

11. На рисунке изображен луч АВ, прошедший сквозь рассеивающую линзу. Постройте ход луча падающего, если положение фокусов линзы известно. (0,25б)

12. Задан ход падающего и преломленного лучей в рассеивающей линзе. Найдите построением главные фокусы линзы. (0,25б)

13. На собирающую линзу с фокусным расстоянием F ₁ = 40 см падает параллельный пучок лучей. Где следует поместить рассеивающую линзу с фокусным расстоянием F ₂ = 15 см, чтобы пучок лучей после прохождения двух линз остался параллельным? Укажите положение линз построением хода лучей в них. (0,25б)

14. Собирающая линза дает изображение источника в точке S’ на главной оптической оси. Положение центра линзы О и ее фокусов F известно, причем OF < OS’. Найдите построением положение источника S. (0,25б)

15. Определите построением положение светящейся точки, если два луча после преломления в линзе идут так, как изображено на рисунке. (0,25б)

16. На рисунках изображены предмет АВ и его изображение А’В’, полученное с помощью тонкой линзы. Найдите построением положение линзы и ее фокусов. (0,25б)

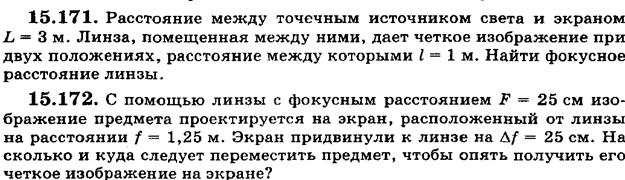

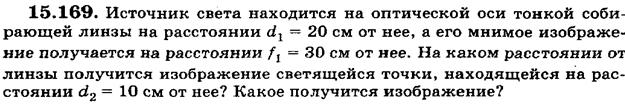

17. Решить задачу. (0,25 б)
