Построение чертежа спинки
Карточка – задание
Заказчик______________________________________
Обучающаяся__________________________________
Сш=
СгI=
СгII=
СгIII=
Ст=
Сб=
ШгI=
ШгII=
Цг=
ДтсII=
ВгII=
ДтпII=
ВпкII=
Шп=
Др=

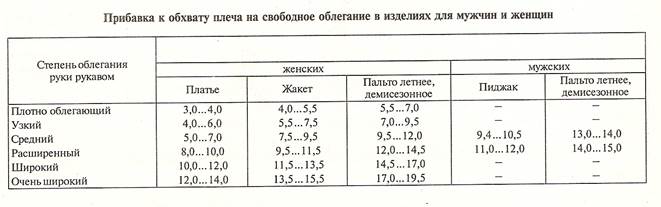

Оп=
Оз=
Шс=
ВпрзII=
Ди=
Вс=
Шниза=
Расчет для построения чертежа женской плечевой одежды с втачным рукавом
| Отрезок | Направление перемещения | Расчетная формула и расчет | Длина отрезка, см |
Построение базисной сетки

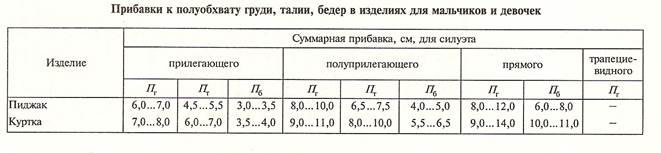

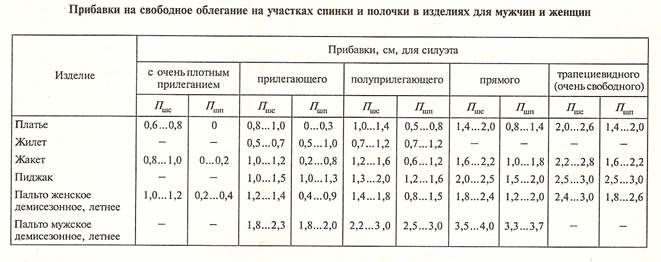

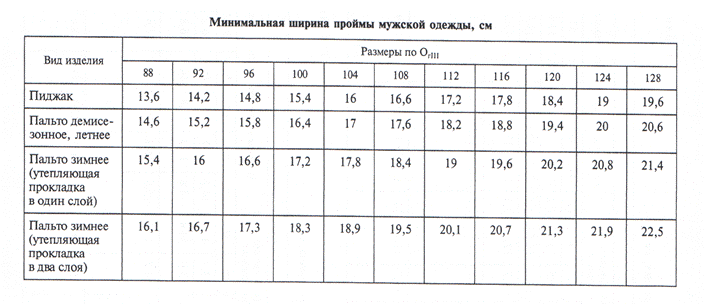

| А0а1 | Вправо по горизонтали | А0а1=СгIII+Пг+0,3…1,5+0,5…1,5= | |
| А0а | Вправо по горизонтали | А0а=Шс+Пшс= | |
| а1а2 | Влево по горизонтали | а1а2=Шг+(СгII-СгI)+Пшп= | |
| А0у | Вниз по вертикали | А0у=0,4*ДтсII= | |
| А0Г | Вниз по вертикали | А0Г=ВпрзII+Пспр+0,5*Пдтс= | |
| А0Т | Вниз по вертикали | А0Т=ДтсII+Пдтс= | |
| ТБ | Вниз по вертикали | ТБ=0,5*ДтсII-2,0= |
| Отрезок | Направление перемещения | Расчетная формула и расчет | Длина отрезка, см |
Построение чертежа спинки
| А0А0 | Вправо по горизонтали | А0А0=0,5…1,0 | |
| ТТ1 | Вправо по горизонтали | ТТ1=1,0…2,5 | |
| Т1Т11 | Вправо по горизонтали | Т1Т11=1,0…2,0 | |
| А0А2 | Вправо по горизонтали | А0А2=Сш/3+Пшг= | |
| А2А1 | Вниз по вертикали | А2А1=А0А2/3+Пвгс= | |
| АН1 | Вниз по средней линии спинки А0уТ1Б1 | АН1=АН=Ди+Пдтс= | |
| А2П1 | Засечка дугой окружности | А2П1=Шп+раствор вытачки/1,5…2,0/+Ппос /0,5…1,0/= | |
| Т11П1 | Засечка дугой окружности | Т11П1=ВпкII+Пдтс+прибавка на плечевую прокладку/0,5…2,5/= | |
| ПП1 | Вверх по вертикали | ПП1=0,5…1,0 | |
| Положение средней линии плечевой вытачки | Вдоль плечевой линии от точки А2 | 4,0…4,5 | |
| Длина вытачки | Параллельно верхнему участку средней линии спинки | 6,0…9,0 | |
| Раствор вытачки | Вдоль линии плечевого ската | 1,5…2,0 | |
| Г1П3 | Вверх по вертикали | Г1П3=Г1П2/3+2,0= | |
| Г1 1 | На биссектрисе угла П3Г1Г4 | Г1 1=0,2*Г1Г4+0,5= | |
| Г1Г2 | Вправо по горизонтали | Г1Г2=Г1Г4/2= |
