Соединение треугольником

Кроме соединения звездой, генераторы, трансформаторы, двигатели и другие потребители трехфазного тока могут включаться треугольником.

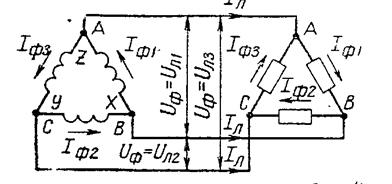

На рисунке представлена несвязанная трехфазная система. Объединяя попарно провода несвязанной шестипроводной системы и соединяя фазы так, как указано на чертеже, переходим к трехфазной трехпроводной системе, соединенной треугольником.

Соединение треугольником выполняется таким образом, чтобы конец первой фазы Х был соединен с началом второй фазы В, конец второй фазы Y - соединен с началом третьей фазы С и конец третьей фазы Z соединен с началом фазы А. К местам соединения фаз присоединяют линейные провода.

Если обмотки генератора соединены треугольником, то, линейное напряжение создает каждая фазная обмотка. У потребителя, соединенного треугольником, линейное напряжение подключается к зажимам фазного напряжения.

Следовательно, при соединении треугольником фазное напряжение равно линейному.

U_Л=U_Ф

Зависимость между фазными и линейными токами при симметричной нагрузке будет:

I_Л=√ 3·I_Ф

Обмотки генераторов редко соединяются треугольником, т.к. это возможно только лишь при симметричной нагрузке, чаще эта система применяется для соединения нагрузки.

У двигателей и других трёхфазных потребителей в большинстве случаев наружу выводят все шесть концов трёх обмоток, которые по желанию можно соединять либо звездой, либо треугольником. Обычно к трёхфазной машине крепится доска из изоляционного материала (клеммная доска), на которую и выводят все шесть концов.

Рис б: соединение обмоток “звездой”;

с выводом на клеммную коробку

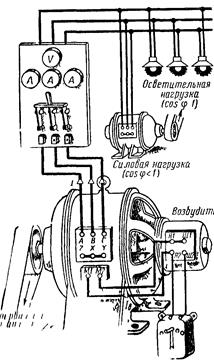

Рис.д: Схемы включения обмоток
