Блок №8 – газоснабжение газоразборных постов адъюстажа отделочных линий и обогревателей «Гелиос» вальцетокарной мастерской









А – узел учета газа адъюстажа отделочных линий;

Б – газопровод от узла учета адъюстажа отделочных линий к узлу учета вальцетокарной мастерской (Ду70 мм, L= 228 м), (Ду68 мм, L= 52 м), (Ду50 мм, L= 44 м);

В – газопровод от УУ газа к газоразборным постам (Ду50 мм, L= 91 м), (Ду36 мм, L= 367 м), (Ду40 мм, L= 56 м), (Ду20 мм, L= 4 м);

Г – узел учета газа вальцетокарной мастерской;

Д – газопровод от УУ к газовым обогревателям в вальцетокарной мастерской по оси Б (Ду50 мм, L= 80 м);

Е – газопровод от УУ к газовым обогревателям в вальцетокарной мастерской по оси А (Ду50 мм, L= 108 м);

– запорная арматура;

– природный газ низкого давления (Р = 0,05 кгс/см2, Т - окруж. среды)

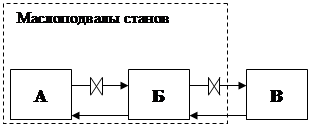

Блоки №№ 1-4 (Маслоподвалы станов 1050, 550, 325, 280)





А – емкости с маслом марки И-20А, И-40А, КП-8, ПС-28;

Б – трубопровод масляный;

В – оборудование станов;

– запорная арматура.

Блок №5 (адъюстаж заготовки с ТО №1)





А – емкость хранения концентрированной серной кислоты (92,5%);

Б – трубопровод с серной кислотой;

В – промежуточная емкость;

Г – травильные ванны;

– запорная арматура.


Блок №6 (адъюстаж мелкого сорта с ТО №2)


А – емкость хранения концентрированной серной кислоты (92,5%);

Б – трубопровод с серной кислотой;

В – травильные ванны;

– запорная арматура.

Блок №9 (кислотохранилище)





А – ж/д цистерна с концентрированной серной кислотой (92,5);

Б – трубопровод с серной кислотой;

В – оборудование насосной станции;

Г – емкость хранения концентрированной серной кислоты (92,5%).



Блок №10 (склад ГСМ)





А – автоцистерна с керосином;

Б – емкость хранения керосина;

1 – керосин осветленный;

– запорная арматура.


Блок №11 (кислородопровод)





А – узел учета №1;

Б – газопровод, проложенный по корпусу прокатного цеха;

В – трубопровод от УУ №1 к УУ №2;

Г – узел учета №2;

Д – трубопровод от УУ №2 к газосварочным постам в адъюстаже отделочных линий;

– запорная арматура;

– газообразный кислород давлением 12 кгс/см2

Блоки №№ 1-5, 12 (трансформаторы с масляной системой охлаждения)





А -система внутреннего охлаждения трансформатора (бак трансформатора с активной частью);

Б - система наружного охлаждения трансформатора (трубчатая часть бака);

В - расширительный бачок системы охлаждения трансформатора.

(Система охлаждения трансформатора заполнена трансформаторным маслом).

План производства



1. План прокатного цеха, расположение оборудования, места размещения пожарных гидрантов, место расположения основного штаба по ликвидации аварии приведены в Приложении А.1.

2. План промплощадки завода, пути подъезда спецтехники, площадки для маневрирования спецтехники приведены в приложении А.2.

3. Схемы трубопроводов природного газа, смешанных газов I и II групп, кислорода с указанием мест установки запорной арматуры, приборов КИП и А, геометрических параметров трубопроводов приведены в Приложениях Б.1, Б.2, В.1, Г.1, Д.1, Д.2, Е.1, И.1-И.4, М.1, М.2.

4. Принципиальная схема кислотохранилища с указанием мест установки запорной арматуры приведена в Приложении К.1. Зоны возможного поражения при проливах серной кислоты в ТО №1, ТО №2 и на территории кислотохранилища приведены в приложениях Ж, З, К.2.

5. Зоны возможного поражения при взрывах газовоздушных облаков (смешанный газ - воздух, природный газ - воздух) приведены в Приложениях Б.3-Б.5, В.2, Г.2, Д.3, Е.2. А.

6. Зоны возможного поражения при пожаре пролива керосина и при взрывах паров топлива над проливом приведены в Приложениях Л.1 и Л.2.

7. Места установки масляных трансформаторов, зоны возможного поражения при пожарах проливов масла приведены в Приложении Н.
