Определение коэффициента раздвижки зерен заполнителя

Значение коэффициента раздвижки зерен заполнителя устанавливают по справочным данным. Рекомендуется воспользоваться графиком зависимости б от абсолютного объема цементного теста, представленным на рис. 4.

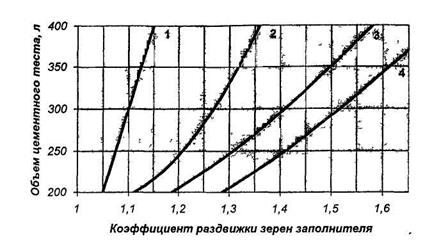

Рис. 4. Зависимость коэффициента раздвижки зерен заполнителя (б) от объема цементного теста(V_ЦТ):

1 – для жестких смесей; 2 – для пластичных смесей на мелком песке; 3 – то же на среднем песке; 4–то же на крупном песке

Объем цементного теста V_ЦТ, л, рассчитывают по формуле

. (13)

В дальнейших расчетах соотношение между мелким и крупным заполни­телем (П/К) варьируют путем изменения значения коэффициента раздвижки зе­рен заполнителя.

4.5. Определение расхода крупного заполнителя на 1м³ бетона

Расход крупного заполнителя (кг) на 1 м³ бетона определяют по формуле:

, (14)

где V_K – пустотность крупного заполнителя;

б – коэффициент раздвижки зерен заполнителя.

4.6. Определение расхода песка на 1м³ бетона

Расход песка (кг) на 1 м³ бетона определяют по формуле:

. (15)
