Диаграмма состояния системы с полной нерастворимостью компонентов в твердом состоянии (1 рода). Эвтектическая кристаллизация

Диаграмма состояния и кривые охлаждения типичных сплавов системы представлены на рис. 4.2.

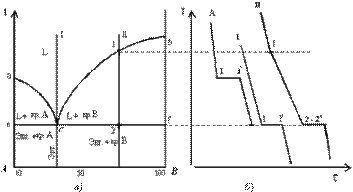

Рис. 4.2. Диаграмма состояния системы с полной нерастворимостью компонентов в твердом состоянии (1 рода) (а) и кривые охлаждения сплавов (б)

Проведем анализ диаграммы состояния.

1. Количество компонентов: К = 2 (компоненты А и В);

2. Число фаз: f = 3 (кристаллы компонента А, кристаллы компонента В, жидкая фаза).

3. Основные линии диаграммы:

– линия ликвидус acb, состоит из двух ветвей, сходящихся в одной точке;

– линия солидус ecf, параллельна оси концентраций стремится к осям компонентов, но не достигает их;

4. Типовые сплавы системы.

а) Чистые компоненты, кристаллизуются при постоянной температуре, на рис 5.3 б показана кривая охлаждения компонента А.

б). Эвтектический сплав – сплав, соответствующий концентрации компонентов в точке с (сплав I). Кривая охлаждения этого сплава, аналогична кривым охлаждения чистых металлов (рис. 5.3 б)

Эвтектика – мелкодисперсная механическая смесь разнородных кристаллов, кристаллизующихся одновременно при постоянной, самой низкой для рассматриваемой системы, температуре.

При образовании сплавов механических смесей эвтектика состоит из кристаллов компонентов А и В: Эвт. (кр. А + кр. В)

Процесс кристаллизации эвтектического сплава: до точки 1 охлаждается сплав в жидком состоянии. При температуре, соответствующей точке 1, начинается одновременная кристаллизация двух разнородных компонентов. На кривой охлаждения отмечается температурная остановка, т.е. процесс идет при постоянной температуре, так как согласно правилу фаз в двухкомпонентной системе при наличии трех фаз (жидкой и кристаллов компонентов А и В) число степеней свободы будет равно нулю . В точке 1^/ процесс кристаллизации завершается. Ниже точки 1^/ охлаждается сплав, состоящий из дисперсных разнородных кристаллов компонентов А и В.

в) Другие сплавы системы аналогичны сплаву II, кривую охлаждения сплава см на рис 4.2.б.

Процесс кристаллизации сплава II: до точки 1 охлаждается сплав в жидком состоянии. При температуре, соответствующей точке 1, начинают образовываться центры кристаллизации избыточного компонента В. На кривой охлаждения отмечается перегиб (критическая точка), связанный с уменьшением скорости охлаждения вследствие выделения скрытой теплоты кристаллизации. На участке 1–2 идет процесс кристаллизации, протекающий при понижающейся температуре, так как согласно правилу фаз в двухкомпонентной системе при наличии двух фаз (жидкой и кристаллов компонента В) число степеней свободы будет равно единице . При охлаждении состав жидкой фазы изменяется по линии ликвидус до эвтектического. На участке 2–2^’ кристаллизуется эвтектика (см. кристаллизацию эвтектического сплава). Ниже точки 2^’ охлаждается сплав, состоящий из кристаллов первоначально закристаллизовавшегося избыточного компонента В и эвтектики.

Схема микроструктуры сплава представлена на рис. 4.3.

Рис. 4.3. Схема микроструктур сплавов: а – доэвтектического, б – эвтектического, в – заэвтектического

5. При проведении количественного структурно-фазового анализа, конода, проведенная через заданную точку, пересекает линию ликвидус и оси компонентов, поэтому состав твердой фазы или 100 % компонента А, или 100 % компонента В.
