Перлитное превращение. Продукты перлитного распада аустенита и их свойства. Механизм превращения представлен на рис

Механизм превращения представлен на рис. 9.5.

Рис. 9.5. Механизм превращения аустенита в перлит

При образовании перлита из аустенита ведущей фазой является цементит. Зарождение центров кристаллизации цементита облегчено на границе аустенитных зерен. Образовавшаяся пластинка цементита растет, удлиняется и обедняет соседние области углеродом. Рядом с ней образуются пластинки феррита. Эти пластинки растут как по толщине, так и по длине. Рост образовавшихся колоний перлита продолжается до столкновения с кристаллами перлита, растущими из других центров.

Свойства и строение продуктов превращения аустенита зависят от температуры, при которой происходит процесс его распада.

Толщина соседних пластинок феррита и цементита определяет дисперсность структуры и обозначается Δ₀. Она зависит от температуры превращения. В зависимости от дисперсности продукты распада имеют различное название.

Δ₀≈(0,5…0,7)10^{-3 мм – перлит.}

Образуется при переохлаждении до температуры Т = 650…700 °С, или при скорости охлаждения V_охл = 30…60 °С/ч. Твердость составляет 180…250 НВ.

Δ₀=0,25·10^{-3 мм – сорбит}

Образуется при переохлаждении до температуры Т = 600…650° С, или при скорости охлаждения V_охл = 60 °С/ч. Твердость составляет 250…350 НВ. Структура характеризуется высоким пределом упругости, достаточной вязкостью и прочностью.

Δ₀=0,1·10^{-3 мм – троостит}

Образуется при переохлаждении до температуры Т = 550…600 ^oС, или при скорости охлаждения V_охл = 150 ^oС/ч. Твердость составляет 350…450 НВ. Структура характеризуется высоким пределом упругости, малой вязкостью и пластичностью.

Твердость ферритно-цементитной смеси прямопропорциональна площади поверхности раздела между ферритом и цементитом.

Если температура нагрева незначительно превышала температуру А и полученный аустенит неоднороден по составу, то при малой степени переохлаждения образуется зернистый перлит.

3. Мартенситное превращение и его особенности. Мартенсит пластинчатый и реечный, его строение и свойства.

Данное превращение имеет место при высоких скоростях охлаждения, когда диффузионные процессы подавляются. Сопровождается полиморфным превращением Fe_gв Fe_a

При охлаждении стали со скоростью, большей критической (V > Vк), превращение начинается при температуре начала мартенситного превращения (М_н) и заканчивается при температуре окончания мартенситного превращения (М_к). В результате такого превращения аустенита образуется продукт закалки – мартенсит.

Минимальная скорость охлаждения V_К, при которой весь аустенит переохлаждается до температуры т. М_н и превращается, называется критической скоростью закалки.

Так как процесс диффузии не происходит, то весь углерод аустенита остается в решетке Feα и располагается либо в центрах тетраэдров, либо в середине длинных ребер (рис. 9.6).

Мартенсит – пересыщенный твердый раствор внедрения углерода в Fe_a.

При образовании мартенсита кубическая решетка Fe_a сильно искажается, превращаясь в тетрагональную (рис. 9.6 а). Искажение решетки характеризуется степенью тетрагональности: с/а > 1. Степень тетрагональности прямопропорциональна содержанию углерода в стали (рис. 9.6 б).

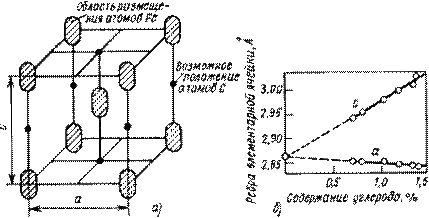

Рис. 9.6. Кристаллическая решетка мартенсита (а); влияние содержания углерода на параметры а и с решетки мартенсита (б)

Механизм мартенситного превращения имеет ряд особенностей.

1. Бездиффузионный характер.

Превращение осуществляется по сдвиговому механизму. В начале превращения имеется непрерывный переход от решетки аустенита к решетке мартенсита (когерентная связь). При превращении гранецентрированной кубической решетки в объемно-центрированную кубическую атомы смещаются на расстояния меньше межатомных, т.е. нет необходимости в самодиффузии атомов железа.

2. Ориентированность кристаллов мартенсита.

Кристаллы имеют форму пластин, сужающихся к концу, под микроскопом такая структура выглядит как игольчатая. Образуясь мгновенно пластины растут либо до границы зерна аустенита, либо до дефекта. Следующие пластины расположены к первым под углами 60° или 120°, их размеры ограничены участками между первыми пластинами (рис. 9.7).

Рис. 9.7. Ориентированность кристаллов мартенсита

Ориентированный (когерентный) рост кристаллов мартенсита обеспечивает минимальную поверхностную энергию. При когерентном росте, из-за различия объемов аустенита и мартенсита, возникают большие напряжения. При достижении определенной величины кристаллов мартенсита, эти напряжения становятся равными пределу текучести аустенита. В результате этого нарушается когерентность и происходит отрыв решетки мартенсита от решетки аустенита. Рост кристаллов прекращается.

3. Очень высокая скорость роста кристалла, до 1000 м/с.

4. Мартенситное превращение происходит только при непрерывном охлаждении. Для каждой стали начинается и заканчивается при определенной температуре, независимо от скорости охлаждения. Температуру начала мартенситного превращения называют мартенситной точкой М_Н, а температуру окончания превращения – М_К. Температуры М_Н и М_К зависят от содержания углерода и не зависят от скорости охлаждения. Для сталей с содержанием углерода выше 0,6 % М_К уходит в область отрицательных температур (рис.9.8)

Рис. 9.8. Зависимость температур начала (М_Н) и конца (М_К)мартенситного превращения от содержания углерода в стали

Мартенситное превращение чувствительно к напряжениям, и деформация аустенита может вызвать превращение даже при температурах выше М_Н.

В сталях с М_К ниже 20° С присутствует аустенит остаточный, его количество тем больше, чем ниже М_Н и М_К.(при содержании углерода 0,6…1,0 % количество аустенита остаточного – 10 %, при содержании углерода 1,5 % - до 50 %). В микроструктуре наблюдается в виде светлых полей между иглами мартенсита.

5. Превращение необратимое. Получить аустенит из мартенсита невозможно.

Кристаллы мартенсита в зависимости от состава стали, а следовательно, и от температуры своего образования могут иметь различные морфологию и субструктуру. Различают два типа мартенсита — пластинчатый и реечный. Пластинчатый (игольчатый) мартенсит образуется в высокоуглеродистых сталях, характеризующихся низкой температурой мартенситной точки М_н рис. 8.8. Реечный (массивный) мартенсит — в легированных средне- и низкоуглеродистых сталях, при высоких температурах мартенситной точки М_н рис. 8.8.

Свойства мартенсита обусловлены особенностями его образования. Он характеризуется высокой твердостью и низкой пластичностью, что обуславливает хрупкость.

Твердость составляет до 65 HRC. Высокая твердость вызвана влиянием внедренных атомов углерода в решетку α-фазы, что вызывает ее искажение и возникновение напряжений. С повышением содержания углерода в стали возрастает склонность к хрупкому разрушению.

Промежуточное превращение

При температуре ниже 550° С самодиффузия атомов железа практически не происходит, а атомы углерода обладают достаточной подвижностью.

Механизм превращения состоит в том, что внутри аустенита происходит перераспределение атомов углерода и участки аустенита, обогащенные углеродом превращаются в цементит.

Превращение обедненного углеродом аустенита в феррит происходит по сдвиговому механизму, путем возникновения и роста зародышей феррита. Образующиеся при этом кристаллы имеют игольчатую форму.

Такая структура, состоящая из цементита и феррита, называется бейнитом. Особенностью является повышенное содержание углерода в феррите (0.1…0.2 %).

Дисперсность кристаллов феррита и цементита зависят от температуры превращения.

При температуре550° С, Δ₀= 0,12·10^{-3 мм – верхний бейнит. Структура характеризуется недостаточной прочностью, при низких относительном удлинении (δ) и ударной вязкости (КС}U).

При температуре 300° С, Δ₀= 0,08·10^{-3 мм – нижний бейнит. Структура характеризуется высокой прочностью в сочетании с пластичностью и вязкостью.}

Date: 2015-07-25; view: 681; Нарушение авторских прав
