Диаграмма состояния системы, образующей химические соединения (IV рода)

Диаграмма состояния сплавов представлена на рис. 4.7.

Рис. 4.7. Диаграмма состояния сплавов, компоненты которых образуют химические соединения

Диаграмма состояния сложная, состоит из нескольких простых диаграмм. Число компонентов и количество диаграмм зависит от того, сколько химических соединений образуют основные компоненты системы.

Число фаз и вид простых диаграмм определяются характером взаимодействия между компонентами.

Эвт₁ (кр. А + кр. AmBn);

Эвт₂ (кр. B + кр. AmBn).

Диаграмма состояния сплавов, испытывающих фазовые превращения в твердом состоянии

Диаграмма состояния представлена на рис. 4.8.

По внешнему виду диаграмма похожа на диаграмму состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии. Отличие в том, что линии предельной растворимости компонентов не перпендикулярны оси концентрации. Появляются области, в которых из однородных твердых растворов при понижении температуры выделяются вторичные фазы.

На диаграмме:

 df – линия переменной предельной растворимости компонента В в компоненте А;

 ek – линия переменной предельной растворимости компонента А в компоненте В.

Кривая охлаждения сплава I представлена на рис. 4.8 б.

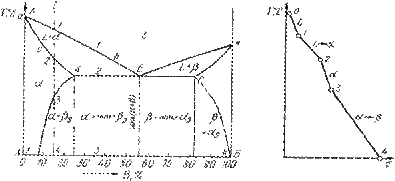

Рис. 4.8. Диаграмма состояния сплавов, испытывающих фазовые превращения в твердом состоянии (а) и кривая охлаждения сплава (б)

Процесс кристаллизации сплава I: до точки 1 охлаждается сплав в жидком состоянии. При температуре, соответствующей точке 1, начинают образовываться центры кристаллизации твердого раствора α. На участке 1–2 идет процесс кристаллизации, протекающий при понижающейся температуре. При достижении температуры соответствующей точке 2, сплав затвердевает, при дальнейшем понижении температуры охлаждается сплав в твердом состоянии, состоящий из однородных кристаллов твердого раствора α. При достижении температуры, соответствующей точке 3, твердый раствор α оказывается насыщенным компонентом В, при более низких температурах растворимость второго компонента уменьшается, поэтому из α-раствора начинает выделяться избыточный компонент в виде кристаллов . За точкой 3 сплав состоит из двух фаз: кристаллов твердого раствора α и вторичных кристаллов твердого раствора .

Связь между свойствами сплавов и типом диаграммы состояния

Так как вид диаграммы, также как и свойства сплава, зависит от того, какие соединения или какие фазы образовали компоненты сплава, то между ними должна существовать определенная связь. Эта зависимость установлена Курнаковым, (см. рис. 4.9.).

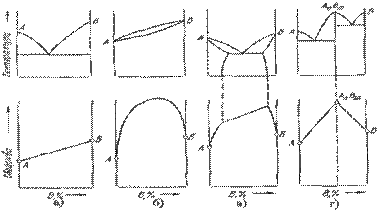

Рис. 4.9. Связь между свойствами сплавов и типом диаграммы состояния

1. При образовании механических смесей свойства изменяются по линейному закону. Значения характеристик свойств сплава находятся в интервале между характеристиками чистых компонентов.

2. При образовании твердых растворов с неограниченной растворимостью свойства сплавов изменяются по криволинейной зависимости, причем некоторые свойства, например, электросопротивление, могут значительно отличаться от свойств компонентов.

3. При образовании твердых растворов с ограниченной растворимостью свойства в интервале концентраций, отвечающих однофазным твердым растворам, изменяются по криволинейному закону, а в двухфазной области – по линейному закону. Причем крайние точки на прямой являются свойствами чистых фаз, предельно насыщенных твердых растворов, образующих данную смесь.

4. При образовании химических соединений концентрация химического соединения отвечает максимуму на кривой. Эта точка перелома, соответствующая химическому соединению, называется сингулярной точкой.

5 Hапряжения и деформация.

Hапряжения и деформация. Упругая и пластическая деформация. Механизмы пластической деформации. Влияние пластической деформации на структуру и свойства металлов. Hаклеп. Методы поверхностного упрочнения (дробеструйная обработка, обработка роликами и др.). Применение поверхностного наклепа в машиностроении. Влияние нагрева на структуру и свойства деформированного металла (возврат, полигонизация, рекристаллизация). Холодная и горячая пластическая деформация. Стандартные механические свойства, определяемые при статических и динамических нагружениях, и методы их определения. Теоретическая и реальная прочность металлов. Пути повышения прочности металлов. Прочность, вязкость, живучесть, долговечность, выносливость металлов.

Date: 2015-07-25; view: 1159; Нарушение авторских прав
