Магнитные усилители
7.0. ДМУ имеет следующие параметры: число витков рабочей обмотки Wp = 150; число витков обмотки управления Wy =1500; ток в обмотке управления Iу = 0,01 А. Определить среднее значение тока в нагрузке.
7.1 ДМУ имеет следующие параметры: Wp = 150; Wy = 1500; Rh= 1500; Ry= 300 Ом. Определить коэффициент усиления по мощности.
7.2. Простейший магнитный усилитель имеет следующие параметры: Wp=50; Rh=50 Ом; Wy= 2000; Uy= 3 В при сопротивлении цепи управления 150 Ом. Определить среднее значение тока в нагрузке 1„ ср и коэффициент усиления по току КI.
7.3. ДМУ имеет следующие параметры: Wp = 200; Wy= 2000; Rn = 50 Ом; Ry = 100 Ом; число витков обмотки обратной связи Wо.с.=180. Как повлияет положительная обратная связь по току на величину коэффициентов усиления по току и по мощности?
7.4. Определить число витков обмотки Wo.c. дроссельного магнитного усилителя с положительной обратной связью по току для получения коэффициента усиления по току КIо.с.= 50. Параметры магнитного усилителя: Wp = 100; Wy = 1500.
7.5. Постоянная времени ДМУ с обмоткой управления Wy = 3000 и сопротивлением Ry = 450 Ом равна 0,25 с. Как изменится постоянная времени с добавлением в усилитель второй обмотки управления с числом витков Wy = 1000 и Ry=100 Ом?
7.6. Сколько витков необходимо иметь в обмотке внешней обратной связи Wо.с., чтобы получить коэффициент усиления по току КIо.с./=50, если без обратной связи усилитель имеет КI= 10, а число витков рабочей обмотки Wp = 50.
7.7. Обмотка внешней обратной связи Wо.с. содержит 60 витков, и коэффициент усиления по току КIо.с. = 60. Сколько витков содержит рабочая обмотка МУ, если без обратной связи усилитель имеет КI =20?
7.8.Определить число витков обмотки Wo.c. магнитного усилителя с положительной обратной связью по току для получения коэффициента усиления по мощности КPо.с.= 2000; параметры ДМУ: Wp = 200; Wy = 2500; RН = 40 Ом; Ry=100Ом.
7.9. Определите, во сколько раз повысится коэффициент усиления по току ДМУ, если использовать положительную обратную связь; при этом число витков обмотки обратной связи Wo.c. в четыре раза меньше числа витков рабочей обмотки Wp, последнее в десять раз меньше числа витков обмотки управления Wy. Как изменится характеристика "вход-выход"? (Построить в масштабе.)

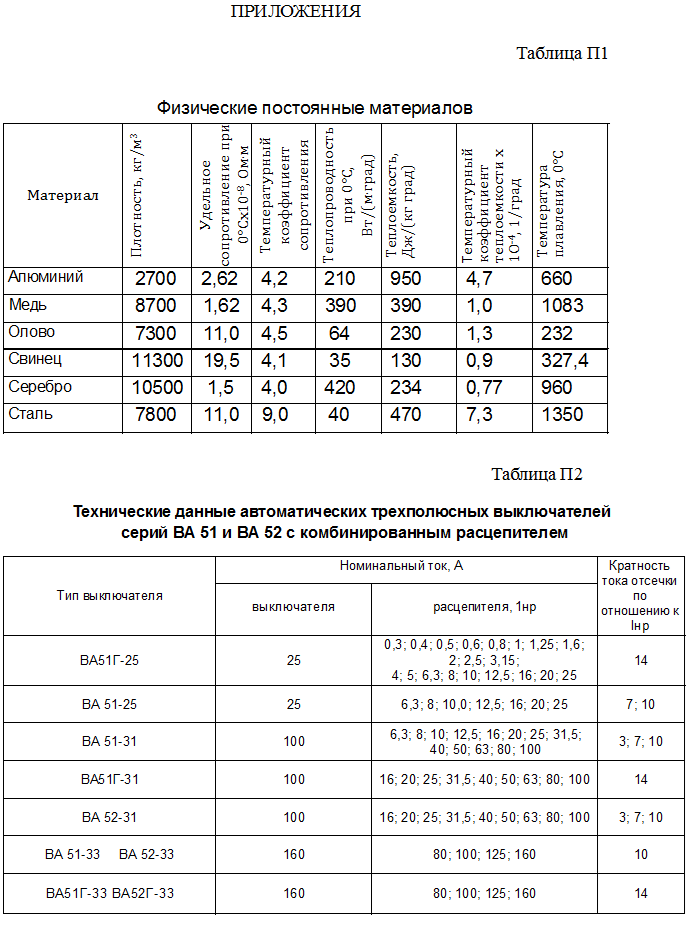

Таблица ПЗ.
Технические данные предохранителей
| Тип | Номинальное напряжение, В | Номинальный ток, А | |
| предохранителя | плавкой вставки | ||
| НПН2-63 | 6, 10, 16,20,25,31,40, 63 | ||
| ПН2-100 | 31,5,40,50,63,80, 100 | ||
| ПН2-250 | 80, 100, 125, 160,200, 250 | ||
| ПН2-400 | 200,250,315,355,400 | ||
| ПН2-600 | 315,400,500,630 |

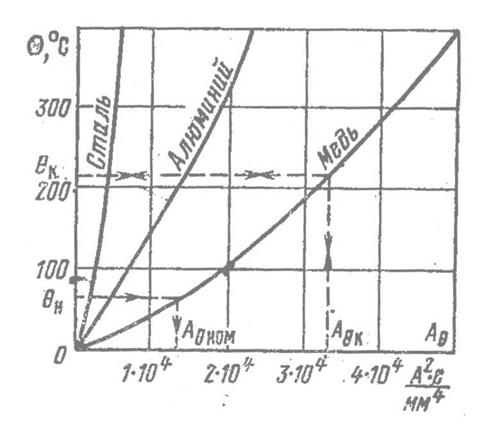

Рис. П1. Кривые адиабатического нагрева проводниковых материалов
