Главная Случайная страница


Полезное:

Как сделать разговор полезным и приятным Как сделать объемную звезду своими руками Как сделать то, что делать не хочется? Как сделать погремушку Как сделать так чтобы женщины сами знакомились с вами Как сделать идею коммерческой Как сделать хорошую растяжку ног? Как сделать наш разум здоровым? Как сделать, чтобы люди обманывали меньше Вопрос 4. Как сделать так, чтобы вас уважали и ценили? Как сделать лучше себе и другим людям Как сделать свидание интересным?


Категории:

АрхитектураАстрономияБиологияГеографияГеологияИнформатикаИскусствоИсторияКулинарияКультураМаркетингМатематикаМедицинаМенеджментОхрана трудаПравоПроизводствоПсихологияРелигияСоциологияСпортТехникаФизикаФилософияХимияЭкологияЭкономикаЭлектроника






Общие сведения





ЖЕЛЕЗОБЕТОН И ЖЕЛЕЗОБЕТОННЫЕ ИЗДЕЛИЯ



Бетон имеет недостаток, присущий всем каменным как природным, так и искусственным материалам,— он хорошо работает на сжатие, но плохо сопротивляется изгибу и растяжению. Прочность бетона на растяжение составляет всего около 1/10... 1/15 его прочно­сти на сжатие. Чтобы повысить прочность бетонных конструкций на растяжение и изгиб, в бетон укладывают стальную проволоку или стержни, называемые арматурой. Арматура в переводе с латинского означает «вооружение», т. е. стальная арматура как бы вооружает, укрепляет бетон. Армированный стальными стержнями бетон называют железобетоном.

Каменные конструкции, армированные металлом, были известны давно, но в современном виде железобетон появился лишь во второй половине XIX в., когда было освоено промышленное производство портландцемента. Патент на изобретение железобетона был выдан Французу Ж. Монье в 1867 г., хотя известны попытки использования железобетона и до него (например, в 1849 г. инженером Г. Е. Паукером в России и в 1845 г. В. Уилкинсоном в Англии). Первоначально железобетон применялся довольно ограниченно. В настоящее время это основной конструкционный материал в жилищном и промышленном строительстве.

Железобетон — не два разнородных материала: бетон и сталь, а новый материал, в котором сталь и бетон работают совместно, помогая друг другу. Это объясняется следующим. Бетон при твердении на воздухе уменьшается в объеме, плотно охватывая арматуру. Прочность сцепления арматуры с бетоном достигает больших значений. Так, чтобы выдернуть из бетона стержень диаметром 30 мм, введенный в бетон на глубину 300 мм, требуется сила не менее 10 кН. Сцепление стали с бетоном не нарушается и при сильных перепадах температуры, так как коэффициенты теплового расширения стали и бетона почти одинаковы. Хорошее сцепление стали с бетоном приводит к тому, что под нагрузкой эти два материала работают как одно целое.

Смысл армирования можно пояснить на элементах, работающих на изгиб (балках, ригелях). В таких элементах часть поперечного сечения элемента подвергается сжатию, а другая — растяжению. Если балку изготовить из неармированного бетона, то вследствие низкой его прочности на растяжение (1...4 МПа) уже под небольшой нагрузкой бетон в растянутой зоне растрескивается (рис. 1, а) и балка разрушается. Если же в растянутую зону ввести стальную арматуру, то она примет на себя растягивающие напряжения (прочность стали при растяжении более 200 МПа), и балка, хотя на ней могут появиться трещины, не разрушится даже при больших нагрузках (рис. 1, б). В ряде случаев армируют элементы, работающие и на сжатие (колонны, сваи), так как и на сжатие сталь в 5...10 раз прочнее бетона.

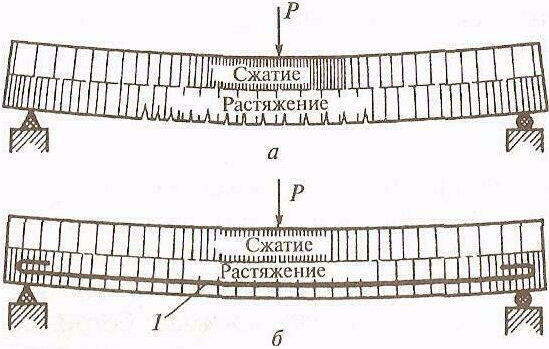

Рис. 1. Неармированная бетонная (а) и армированная железобетонная (б) балки:

1 — арматура

Причиной, почему арматура принимает на себя большую часть нагрузки, является различие в модулях упругости стали 2 • 105 МПа и бетона (2...3) • 104 МПа. Из-за того, что модуль упругости стали в 10 раз выше модуля упругости бетона, при нагружении железобетонного элемента сталь и бетон получают одинаковые деформации, но напря­жения в них в соответствии с законом Гука будут разные. В стали они будут в 10 раз выше, чем в бетоне. Иными словами, можно сказать, что 1 см сечения стали заменяет 10 см бетона.

Бетон благодаря своей плотности и водонепроницаемости, с одной стороны, и щелочной реакции цементного камня в бетоне — с другой, защищает сталь от коррозии. Кроме того, бетон как сравнительно плохой проводник теплоты защищает сталь от быстрого нагрева при пожарах. Стальные конструкции при пожаре быстро нагреваются, сталь размягчается и вся конструкция начинает деформироваться даже под собственным весом. В железобетонных конструкциях стальная арматура защищена от огня слоем бетона. Так, опыты показали, что при температуре поверхности бетона 1000 °С арматура, находящаяся на глубине 50 мм, через 2 ч нагреется лишь до 500 °С.

В современном строительстве все большее применение находит напряженно-армированный бетон. Попытаемся объяснить, почему появился такой метод армирования. Как уже говорилось, прочность бетона на растяжение в 10...20 раз ниже, чем на сжатие. В железобетоне этот недостаток устраняют введением в растянутую зону арматуры. Однако вследствие малой растяжимости бетона в растянутой его зоне возникают трещины, после чего всю нагрузку воспринимает только арматура. Пока ширина трещины менее 0,1-0,2 мм (так называемые волосяные трещины), они не опасны с точки зрения сцепления арматуры с бетоном и коррозии арматуры.

При применении для армирования высокопрочных сталей полное использование их прочности сопровождается относительно большим удлинением арматуры, что приводит к сильному растрескиванию бетона, а это, в свою очередь,— к коррозии арматуры из-за обнажения ее поверхности. Отсюда следует, что при обычном способе армирования применение высокопрочной арматуры нерационально. При армировании такой арматурой применяют метод предварительного натяжения арматуры.

Сущность этого метода состоит в том, что до загрузки железобетонной конструкции полезной нагрузкой ее арматуру растягивают наподобие резинового жгута; упором при этом служит бетон. Естественно, что чем сильнее растянута арматура, тем больше будет сжат бетон. Когда же к конструкции будет приложена полезная нагрузка, напряжения от нее, возникающие в растянутой зоне бетона, частично компенсируются предварительно созданными сжимающими напряжениями. Поэтому в растянутой зоне бетона не возникнут трещины, а предварительно-напряженная арматура получит от нагрузки дополнительное напряжение и ее высокая прочность будет реализована в большей степени.

В настоящее время применяют два способа получения напряженно-армированного бетона. Один из них заключается в том, что арматуру натягивают и закрепляют на специальных анкерах, а затем укладывают бетон. После того как бетон достаточно затвердеет, арматуру освобождают и она, сжимаясь, сжимает бетон. Другой способ: в бетоне оставляют специальные каналы для напрягаемой арматуры. После затвердевания бетона арматуру вводят в каналы и натягивают, используя в качестве опоры затвердевший бетон. При этом в бетоне возникают сжимающие напряжения. После натяжения арматуры каналы заполняют цементным раствором.

В предварительно-напряженных железобетонных конструкциях более полно используется прочность стали и бетона, поэ­тому уменьшается масса изделий. Кроме того, предварительное обжатие бетона, препятствуя образованию трещин, повышает его долговечность и непроницаемость.

Благодаря универсальности и комплексу ценных свойств железо­бетон на тяжелом и легком бетоне используют для строительства всех типов зданий и инженерных сооружений. Так, массовое строительство жилых зданий осуществляется из сборного железобетона, причем из него выполняют все элементы здания. В многоэтажных кирпич­ных зданиях фундаменты и перекрытия — железобетонные. Про­мышленные здания и инженерные сооружения в основном возводят из железобетона.

В зависимости от способа изготовления железобетонные конст­рукции могут быть монолитными или сборными.



Date: 2015-07-24; view: 383; Нарушение авторских прав; Помощь в написании работы --> СЮДА...



mydocx.ru - 2015-2024 year. (0.006 sec.) Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав - Пожаловаться на публикацию
