Обозначение крепежных деталей

Все крепежные детали стандартизированы. На рисунке 10 дана структура обозначения болтов, винтов, шпилек и гаек (пояснение к рисунку: между пп. 1 и 2, 2 и 3, 10 и 11 оставляют промежутки, равные по ширине прописной буквы данного размера шрифта).

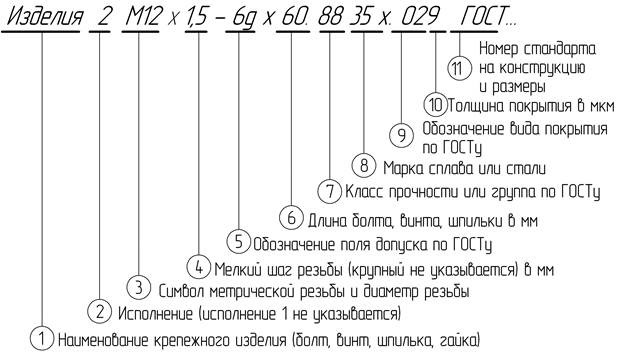

Рисунок 10 – Структура обозначения крепежных деталей

Многие стандарты на конструкцию и размеры предусматривают два исполнения и более. Например, болт исполнения 2 по ГОСТ 7798-70 отличается от болта исполнения 1 тем, что у него на резьбовом конце имеется отверстие под шплинт, болт исполнения 3 тем, что у него в головке имеется два отверстия для контровки болта проволокой и т.д.

Между позициями 3 и 4 ставят знак «умножить» (а не буква «ха» или «икс»; между позициями 4 и 5 указывают поле допуска и ставят дефис; между позициями 5 и 6 (если отсутствуют позиции 4 и 5, то между позициями 3 и 6) ставят знак умножения. У гаек параметр 6 отсутствует. Между позициями 6 и 7, 7 и 8, 8 и 9 посредине промежутков ставят четкие точки.

На учебных чертежах, выполняемых по курсу инженерной графики, допускается условно принимать, что болты, винты, шпильки изготовлены из углеродистой стали класса прочности 5.8 (в обозначении пишется 58), а гайки из той же стали класса прочности 5, что резьба выполнена с полем допуска 6g для болтов, винтов и шпилек и 6Н для гайки и что они не подвергались защитным (антикоррозионным) или декоративным покрытиям.

Следовательно обозначения болта примет вид:

Болт 2 М12 x 2,5-6g x 60.58 ГОСТ…

Обозначения еще более упрощаются, если детали имеют первое исполнение (не обозначается!) и крупный шаг резьбы (не обозначается!):

Болт М12-6g x 60.58 ГОСТ…
