Выбор схем напряжением 10 кВ

Схема электрической сети напряжением 10 кВ должна строиться по принципу кольцевания магистральных линий, обеспечивающих взаимно резервирование от независимых источников питания.

Рисунок 3.1 - Схема присоединения ТП 10/0,4 кВ, питающей потребителей

особой группы категории 1

Рисунок 3.2 - Схема присоединения ТП 10/0,4 кВ, питающей потребителей категории 1

Рисунок 3.3 - Схема присоединения ТП 10/0,4 кВ, питающей потребителей категории 1

Рисунок 3.4 - Схема присоединения ТП 10/0,4 кВ, питающей потребителей категории 1

Рисунок 3.5 - Схема присоединения ТП 10/0,4 кВ, питающей потребителей категории 1 и 2

Рисунок 3.6 - Схема присоединения ТП 10/0,4 кВ, питающей потребителей категории 2

Рисунок 3.7 - Схема присоединения ТП 10/0,4 кВ, питающей потребителей категории 2

Рисунок 3.8 - Схема присоединения ТП 10/0,4 кВ, питающей потребителей категории 2

Рисунок 3.9 - Схема присоединения ТП 10/0,4 кВ, питающей потребителей категории 2

Рисунок 3.10 - Схема присоединения ТП 10/0,4 кВ, питающей потребителей категории 2

Рисунок 3.11 - Схемы присоединения ТП 10/0,4 кВ, питающих потребителей категории 2 и 3

Рисунок 3.12 - Схемы присоединения ТП 10/0,4 кВ, питающих потребителей категории 2 и 3

Рисунок 3.13 - Схема сети напряжением 10кВ с подключением потребителей категории 1, 2 и 3

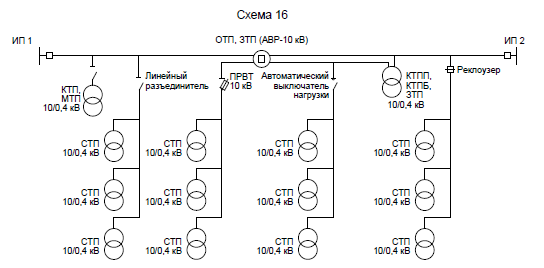

Рисунок 3.14 - Схема сети с переносом источников трансформации (СТП 10/0,4 кВ) к потребителю в сельских населенных пунктах

К линиям подключаются опорные трансформаторные подстанции (ОТП) 10/0,4 кВ и сетевые распределительные пункты 10 кВ (РП).

Питание энергоемких потребителей 1 и 2 категорий может быть выполнено по двухлучевой схеме.

ОТП 10/0,4 кВ представляют собой подстанции 10/0,4 кВ с развитым распределительным устройством 10 кВ (РУ 10 кВ), к которому присоединяются ответвления линий 10 кВ (более двух). РУ 10 кВ предназначено также для установки устройств автоматического секционирования (АС) и резервирования линий, размещения устройств автоматики и телемеханики.

ОТП устанавливаются для секционирования разветвленных линий в центрах нагрузок энергоемких потребителей 1 и 2 категорий и присоединяются в рассечку магистрали линий электропередачи.

Ответвления от магистрали рекомендуется выполнять от шин 10 кВ ОТП (РП). При невозможности подключения к РУ 10 кВ или дополнительном удлинении трассы более 1,0 км допускается выполнять ответвления непосредственно от самой магистрали.

В узлах сети 10 кВ, где в перспективе намечается сооружение подстанции 110/10 кВ, рекомендуется сооружать РП. Тип и схема РП решается при конкретном проектировании.

Устройство автоматического секционирования и резервирования рекомендуется совмещать с ОТП или РП.

Место установки разъединителя выбирается с учетом условий его обслуживания. Разъединитель должен иметь два комплекта заземляющих ножей.
