Регулярные ЦММ

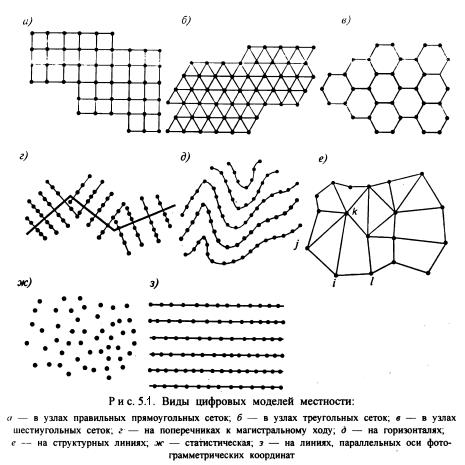

Регулярные ЦММ создают путем размещения точек в узлах геометрических сеток различной формы (треугольных, прямоугольных, шестиугольных), накладываемых на аппроксимируемую поверхность с заданным шагом. Наиболее часто применяют ЦММ с размещением исходных точек в узлах сеток квадратов (рис. 5.3,а) или равносторонних треугольников (рис. 5.3, б). Регулярные ЦММ в узлах правильных шестиугольных сеток (рис. 5.3, в) нашли применение при проектировании нефтепромысловых дорог в условиях равнинного рельефа Западной Сибири.

Массив исходных данных для регулярных ЦММ (рис. 5.3, а—в) может быть представлен в следующем виде:

где F— шаг сетки; m— число точек по горизонтали; п — число строк по вертикали; Hnm — высоты точек в узлах сетки.

Регулярные модели весьма эффективно использовать при проектировании вертикальной планировки городских улиц, площадей, аэродромов и других инженерных объектов на участках местности с равнинным рельефом. Однако опыт использования ЦММ с регулярным массивом исходных данных показал, что требуемая точность аппроксимации рельефа достигается лишь при очень высокой плотности точек местности, которая в зависимости от категории рельефа должна быть в 5—20 раз выше по сравнению с нерегулярными ЦММ. Появление высокопроизводительных дигитайзеров и коордиметров с автоматической регистрацией информации по заданному интервалу длины или времени, тем не менее, делает использование регулярных моделей (5.1) весьма перспективным.

Нерегулярные ЦММ, представленные большим числом типов, нашли широкое применение в практике автоматизированного проектирования объектов строительства. Весьма часто используют Ц М М, построенные по поперечникам к магистральному ходу (рис. 5.1, г). Массив исходных данных для Ц М М этого типа представляют в следующем виде:

г д е — расстояния между началом трассы и точками пересечения ее оси и соответствующими поперечниками; — расстояния между исходными точками ЦММ на поперечниках и осью трассы, принимаемые положительными влево от трассы и отрицательными — вправо; — высоты исходных точек.

Поскольку магистральный ход в общем случае может иметь углы поворота, для представления нерегулярного массива (5.2) необходимо еще задавать и координаты вершин углов поворота. Информацию для криволинейной трассы представляют уже в трехкоординатном виде.

Ц М М, построенные по поперечникам к оси магистрального хода или к оси трассы, находили широкое применение в начальный период перехода на системное, автоматизированное проектирование линейных инженерных объектов, когда исходная изыскательская информация собирается еще во многом в соответствии со старой технологией изысканий, а также при разработке проектов реконструкции автомобильных дорог, каналов и т. д.

При наличии крупномасштабных топографических планов и карт часто оказывается весьма эффективным создание Ц М М с массивом исходных точек, размещаемых на горизонталях с регистрацией их плановых координат через определенные интервалы длины (рис. 5.1).

Структурные Ц М М используют главным образом при невысокой степени автоматизации процесса сбора и регистрации исходной информации (например, при использовании материалов обычной тахеометрической съемки, при ручной либо полуавтоматической фотограмметрической обработке снимков, при дигитализации топографических планов и карт и т. д.).

В зависимости от вида исходного материала, используемого для формирования Ц М М, в практике автоматизированного проектирования применяют и другие виды нерегулярных цифровых моделей, например, ЦММ, построенных на линиях, параллельных координатным осям стереофотограмметрического прибора (рис. 5.1, з), при использовании для формирования массивов точек материалов аэрофотосъемок.

Статистические ЦММ предполагают в своей основе нелинейную интерполяцию высот поверхностями второго, третьего и т. д. порядков. При создании массива исходных данных статистической Ц М М точки для ее формирования выбирают в зависимости от случайного распределения, близкого к равномерному (рис. 5.1, ж).

Статистические модели являются во многом универсальными. Сфера их применения весьма широка и не ограничивается какими-либо категориями рельефа местности, наличием того или иного исходного материала создания Ц М М и наличием тех или иных приборов. Массив исходных точек статистической Ц М М представляют в виде:

—координаты точек статистической модели.
