Тонкостенные оболочки и буровые опоры

Тонкостенная оболочка представляет собой пустотелый цилиндр из обычного или предварительно напряженного ж/б. Они начали широко применяться только с появлением мощных вибропогружателей, позволяющих погружать в грунт элементы больших размеров.

Рис.13.10. Конструкция типовой оболочки диаметром 1,6м

Оболочки выпускаются секциями длиной от 6 до 12м и наружным диаметром от 1 до 3м. Длина секций кратна 1м, толщина стенок составляет 12см. На рис 13.10 в качестве примера показана секция оболочки диаметром 1,6м.

Наилучшими типами стыков являются сварной, применяемый для предварительной сборки на строительной площадке, и фланцевый на болтах, используемый для наращивания оболочек в процессе погружения. (рис.13.11)

Рис.13.11. Стыки секций оболочек:

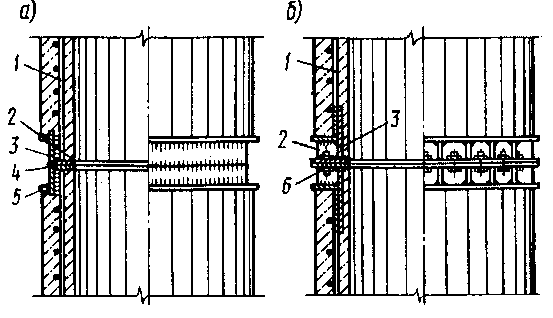

а – сварной стык; б – фланцево-болтовой стык; 1 – стержень продольной арматуры; 2 – ребро; 3 – обечайка; 4 – сварной шов; 5 – стальной стержень; 6- болт

Погружение оболочек в грунт осуществляется, как правило, вибропогружателями. Для облегчения погружения, а также для предотвращения разрушения оболочки при встрече с твердыми включениями конец нижней секции снабжается ножом.

Обычно для повышения сопротивления оболочки действию значительных внешних усилий обычно ее полость после погружения до заданной глубины заполняется бетоном. При погружении в песчаные грунты внизу оставляют уплотненное песчаное ядро высотой не менее 2м. (рис.13.12а)

Рис.13.12 Конструкция сборных железобетонных оболочек:

а – оболочка с уплотненным песчаным ядром; б – усиленная оболочка с несущей диафрагмой; в – оболочка, заделанная в скалу; г – оболочка с уширенной пятой; 1 – оболочка; 2 – бетонное заполнение; 3 – нож; 4 – несущая диафрагма; 5 – арматурный каркас; 6 – буровая скважина в скальной породе; 7 – уширенная пята

Благодаря этому сохраняется естественная плотность песчаного грунта в основании оболочки, что обеспечивает лучшее использование его несущей способности.

Чтобы снизить объем укладываемого бетона или вообще исключить производство бетонных работ на строительной площадке, разработаны конструкции оболочек с утолщенными до 16…20 см стенками ­– усиленные оболочки.

Разновидностью усиленных оболочек являются оболочки с несущей диафрагмой. Диафрагма устраивается в нижней секции оболочки на высоте одного – двух ее диаметров и имеет центральное отверстие для извлечения грунта из ее полости при погружении (рис. 13.12 б).

В нескальных грунтах увеличение несущей способности оболочки по грунту достигается устройством внизу уширенной плиты.

Достоинства тонкостенных оболочек:

• индустриальность их изготовления;
• высокая сборность и механизация всех работ;
• лучшее использование прочностных свойств материала фундамента.

Наиболее рационально тонкостенные оболочки применять при больших вертикальных и горизонтальных нагрузках. Такие сочетания нагрузок наиболее характерны для мостов, гидротехнических и портовых сооружений.
