Структурированная кабельная система зданий







Структурированная кабельная система (Structured Cabling System, SCS) здания — это набор коммутационных элементов (кабелей, разъемов, коннекторов, кроссовых панелей и шкафов), а также методика их совместного использования, которая позволяет создавать регулярные, легко расширяемые структуры связей в вычислительных сетях. Здание само по себе представляет собой достаточно регулярную структуру — оно состоит из этажей, а каждый этаж, в свою очередь, состоит из определенного количества комнат, соединенных коридорами. Структура здания предопределяет структуру его кабельной системы.

Структурированная кабельная система здания представляет собой своего рода «конструктор», с помощью которого проектировщик сети строит нужную ему конфигурации из стандартных кабелей, соединенных стандартными разъемами и коммутируемых стандартных кроссовых панелях. При необходимости конфигурацию связей можно легко изменить — добавить компьютер, сегмент, коммутатор, изъять ненужное оборудовали поменять соединение между компьютером и концентратором.

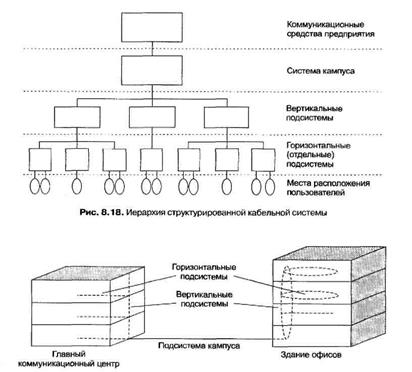

Наиболее детально на сегодня разработаны стандарты кабельных систем зданий, при этом иерархический подход к процессу создания такой кабельной системы позволяет назвать ее структурированной. На основе SCS здания работает одна или несколько локальных сетей организаций или подразделений одной организации, размещенной в этом здании SCS планируется и строится иерархически с главной магистралью и многочисленна ответвлениями от нее (рис. 8.18).

Типичная иерархия SCS включает (рис. 8.19):

  • горизонтальные подсистемы, соответствующие этажам здания — они соединяют кроссовые шкафы этажа с розетками пользователей;
  • вертикальные подсистемы, соединяющие кроссовые шкафы каждого этажа с центральной аппаратной здания;
  • подсистема кампуса, объединяющая несколько зданий с главной аппаратной всего кампуса (эта часть кабельной системы обычно называется магистралью).

Использование структурированной кабельной системы вместо хаотически проложененных кабелей дает предприятию много преимуществ. Система SCS при продуманной организации может стать универсальной средой дот передачи компьютерных данных в локально вычислительной сети, организации локальной телефонной сети, передачи видеоинформации и даже для передачи сигналов от датчиков пожарной безопасности или охранных систем. Подобная универсализация позволяет автоматизировать многие процессы контроля, мониторинга и управления хозяйственными службами и системами жизнеобеспечения предприятия.

Рис. 19. Структура кабельных подсистем



Кроме того, применение SCS делает более экономичным добавление новых пользователей и изменения их мест размещения. Известно, что стоимость кабельной системы определяется в основном не стоимостью кабеля, а стоимостью работ по его прокладке. Поэтому выгоднее провести однократную работу по прокладке кабеля, возможно, с большим запасом по длине, чем несколько раз выполнять прокладку, наращивая длину кабеля.
