Создание слоев

ОСНОВНОЙ ТОЛСТЫЙ - основной слой для обводки стен, попавших в сечение,а также линий,показывающих местоположение разреза.

ОСНОВНОЙ ТОНКИЙ - слой для вычерчивания тонких линий.

РАЗМЕР- слой для простановки размеров.

ОСЕВОЙ- слой для oсевых линии (тип линий - Сеnter, но можно PASHPOT)

ШТРИХОВКА– слой для выполнения штриховки.

Использование диалогового окна Layer Properties Manager

(Диспетчер свойств слоев) – наилучший способ создания и редактирования слоев.

Для вызова диалогового окна либо выберите пункт Layer (Слои) в падающем меню Format (Формат), либо щелкните на

значке Layer (Слои) на панели Standarts (Стандартная).

Можно использовать командную строку:

Команда: Layer (Слой) ↵ → Диалоговое окно: layer properties Manager (Диспетчер слоев)→ кнопка New (Новый) ⊷ → вводим название ОСНОВНОЙ ТОЛСТЫЙ→

кнопка lineweight (Вес) линии ⊷→ Диалоговое окно: Вес линии → Выбираем толщину 0.6 ⊷ → ОК ⊷.

(т.к. нас устраивает цвет белый - значение по умолчанию и тип линий-Continuous (Сплошной), то больше ничего не меняем.

Команда: Layer (Слой) ↵ →Диалоговое окно → Кнопка New (Новый) ⊷ → В поле Name (Имя) вводим название ОСНОВНОЙ ТОНКИЙ→ lineweight (Вес) ⊷→ Диалоговое окно Вес линии → Выбираем нужную толщину, например: 0.18⊷ → ОК ⊷.

Команда: Layer (Слой)↵ → Диалоговое окно → Кнопка New (Новый) ⊷ →РАЗМЕР → Color (Цвет) ⊷→ Диалоговое окно: Выбор цвета → Выбираем цвет: Yellow (желтый)⊷

→ ОК ⊷.

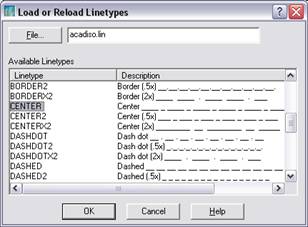

Команда: Layer (Слой)↵ →Диалоговое окно →Кнопка New (Новый)⊷ → ОСИ → Color (Цвет) ⊷ → White Белый)⊷→ ОК ⊷→ Linetyре (Типлиний) ⊷ → Диалоговое окно: Выбор типа линий → Load (Загрузить) →Диалоговое окно: Load or reload linetypes (Загрузка и перезагрузка типов линий)→ Center (Осевая)⊷ → ОК ⊷ → Диалоговое окно: Выбор типа линий (там появилась Осевая линия) → Center (Осевая) ⊷→ ОК ⊷ → Диалоговое окно: Диспетчер слоев (В нем в выделенном слое появился нужный тип) → ОК ⊷.

Command: Layer (Слой)↵ Диалоговое окно → Кнопка New (Новый)⊷ → ШТРИХОВКА → Устанавливаем Linetype (Тип линий) - Continuous, Lineweight (Вес линии) – Default (Обычный) → ОК ⊷.
