Построение координатных осей. 1.Выполните настройку экрана (смотри рисунок на станице 11)1. Выполните настройку экрана (смотри рисунок на станице 11).
2. Создайте слой «Оси» и сделайте его текущим. (Рекомендуемый цвет 251: тёмно-серый).
3. Чтобы начертить координатные оси, начнем с горизонтальных осей. 3.1. Начертить первую горизонтальную ось с помощью инструмента «Отрезок». Длина оси составляет чуть больше максимальной ширины объекта. 3.2. Выбрать команду редактирования «Копировать», чтобы начертить остальные горизонтальные оси. В качестве базовой точки выбрать левый конец оси. На запрос «Указать вторую точку» дать направление для размещения следующей оси и ввести расстояние до следующей оси. Команда может выполняться в цикле.
Примечание: Расстояние до каждой оси отсчитывается от первой оси.
4. Приступим к черчению вертикальных осей. 4.1. Начертить «Отрезком» первую вертикальную ось таким образом, чтобы она начиналась чуть выше верхней горизонтальной оси и заканчивалась чуть ниже последней оси и чтобы справа выглядывали «хвостики» горизонтальных осей.Чтобы нам не мешали текущие привязки, их следует отключить.
4.2. Остальные вертикальные оси чертим, применяя команду «Подобия», и используя при этом активно правую кнопку мыши для вызова контекстного меню. Величина смещения равна расстоянию до следующей вертикальной оси. 5. Приступаем к созданию маркера оси. Маркер оси – это круг, который крепится к началу оси, а внутри круга указано имя оси. Маркер оси будем создавать как блок. Горизонтальный маркер крепится к оси правым или левым квадрантом круга.
Примечание: Квадранты - это точки пересечения диаметров с кругом. Диаметры круга ориентированны по осям системы координат ПСК или МСК.
Вертикальный маркер крепится к оси верхним или нижним квадрантом круга. Т.к. точки крепления (точки вставки) у горизонтальных и у вертикальных маркеров разные, то будем создавать два маркера: горизонтальный и вертикальный.
5.1. Для создания маркера горизонтального в стороне начертите круг, радиус которого на экране составляет примерно 4 мм. Зададим для будущего маркера «атрибут» – параметр, который позволит в диалоге вставлять в круг имя оси: «Рисование» -> Блок -> «Задание атрибутов...». Примечание: Атрибут – это специальный примитив, содержащий текстовую информацию. 5.2. В окне «Описание атрибута» заполните поля: 5.2.1 «Контролируемый» - флаг в зоне – «Режим»; 5.2.2. В зоне «Атрибут»: 5.2.2.1. «Имя» (атрибута): «Марк»; 5.2.2.2. «Подсказка»: «Введите имя оси»; 5.2.2.3. «По умолчанию»: «А». 5.2.2.4. В зоне «Точка вставки» установите флаг «Указать на экране». 5.2.3. В зоне «Параметры текста»: 5.2.3.1. «Выравнивание»: «Середина по центру»; 5.2.3.2. «Текстовый стиль»: – «Standard»; 5.2.3.3. «Высота текста»: Вычислите как произведение реальной высоты на бумаге (5 мм) на глобальный масштаб чертежа (15000/200).Т.е. 375. 5.2.4. Нажмите «ОК». Сделайте постоянно действующими привязки «Центр, Квадрант и Конточка». 5.3. На запрос: «Начальная точка:» – привязаться к центру нарисованного круга (привязка «Центр»). Название маркера должно встать в середину круга по центру.
5.4. Маркер создадим как блок. Блок – это именованная совокупность объектовс указанной базовой точкой вставкиобъекта.
В нашем случае в блок мы объединим круг и его атрибут (имя оси). Создадим блок с помощью команды: «Рисование» -> Блок -> Создать…», или кнопки на панели «Рисования»: «Создать блок». В окне «Описание блока» все признаки должны быть «сброшены», кроме флага «Разрешить расчленение». Установите переключатель «Преобразовать в блок». 5.4.1. «Имя» ( блока): «Гор»; 5.4.2. В зоне «Объекты» нажать кнопку «Выбрать объекты». 5.4.3. По запросу в командной строке выбрать, например, «Секущей рамкой» блок с атрибутом. Нажмите «Enter». 5.4.4. Проверьте в командной строке количество выбранных объектов (их должно быть два). Проверьте, что в зоне «Настройка» в поле «Единицы блока:» есть «Миллиметры». Коррекция единиц блока выполняется через команды: «Формат >Единицы». В зоне «Объекты» должен быть установлен переключатель «Преобразовать в блок».
5.4.5. В окне «Описание блока» в зоне «Базовая точка» нажать кнопку «Указать». 5.4.6. По запросу в командной строке в качестве базовой точки привязки (вставки) с помощью привязки «квадрант» укажите правый квадрант круга. В окне «Определение блока» должны появиться координаты точки вставки. Нажмите кнопку «ОК». В окне «Редактирование атрибутов» нажмите «ОК».

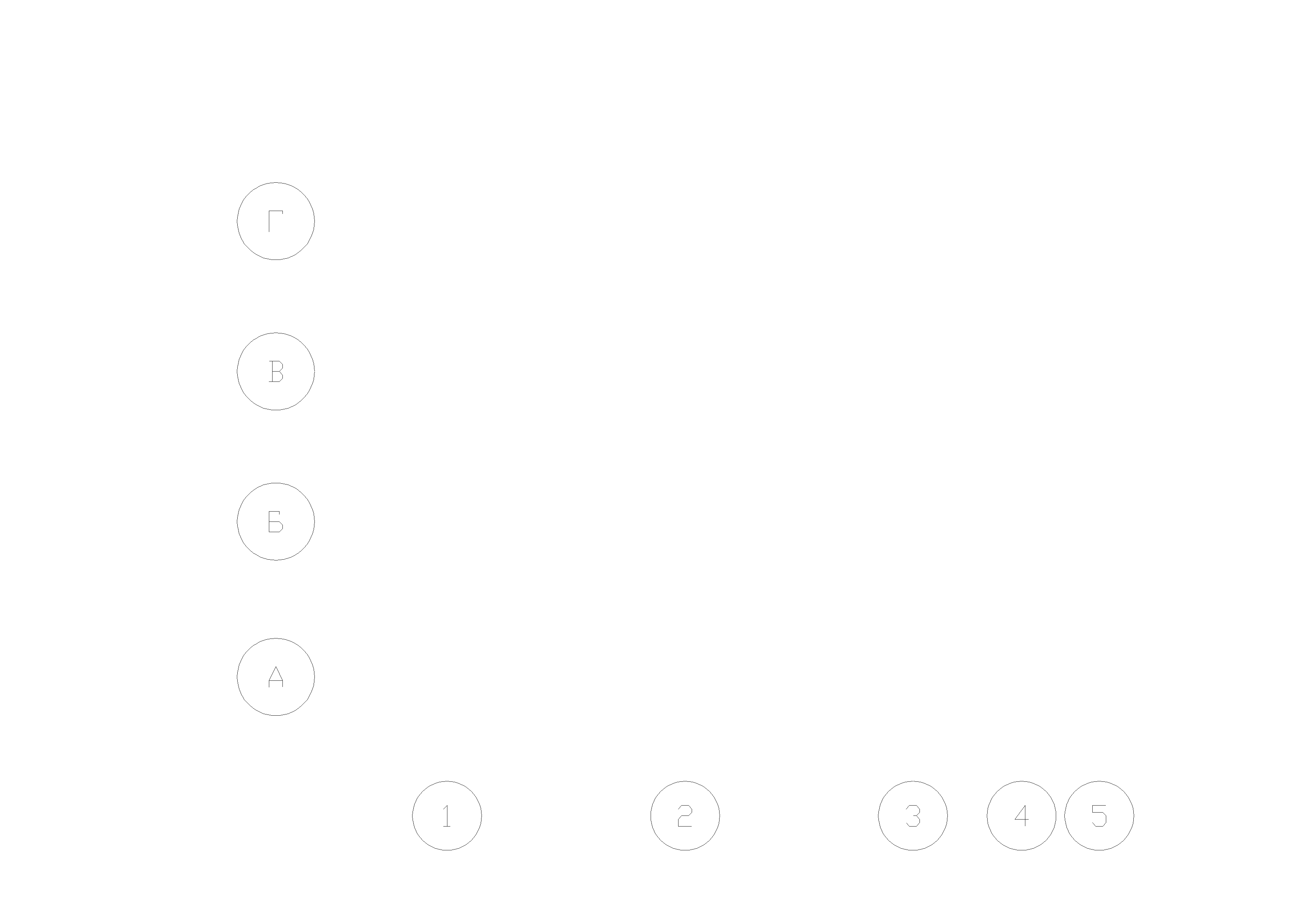

6. Вставьте все горизонтальные маркеры с помощью команды «Вставить блок»: «Вставка» -> «Блок...» или нажмите кнопку на панели «Рисование» («Вставить блок»). 6.1. В окне «Вставка блока» не должно быть флагов «Указать на экране» в зонах «Масштаб» и «Угол поворота». 6.2. В окне «Вставка блока» в зоне «Точка вставки» установите флаг «Указать на экране» и нажмите «OK». 6.3. На запрос: «Точка вставки или […]:»,- щёлкните в соответствующей точке оси. 6.4. На запросы: «Введите значения атрибутов» и «Введи имя оси»,- введите соответствующее имя оси и нажмите дважды «Enter». 6.5. Повторите операции 6.1 - 6.4. для всех горизонтальных осей.
Примечание: Для повтора команд используйте повторное нажатие «Enter». Для удаления блока используйте команду: «Файл -> Утилиты -> Очистить».
7. Для создания маркера «вертикального» используйте маркер «горизонтальный». Это обеспечит одинаковый размер круга и сэкономит время на описание атрибута. Для этого вставим в стороне готовый «маркер горизонтальный» и расчленим его (командой «Расчленить» на панели «Редактирование»). Затем опишем (создадим) новый блок «Верт», у которого базовая точка привязки будет на макушке круга (смотри пункты 5.4 – 6.4). нешних стен и внутренних
|
