Предварительная проверка компонентов системы охлаждения двигателя

Перед проверкой датчика температуры охлаждающей жидкости следует убедиться в исправности системы охлаждения двигателя.
Система охлаждения должна быть правильно заправлена охладителем. Радиатор и резервуар расширителя должны быть заполнены по норме. Крышка радиатора снимается только на холодном двигателе, иначе охладитель с рабочей температурой более 100°С может причинить ожоги. Для нормального функционирования датчика его рабочая часть должна постоянно находиться в потоке охлаждающей жидкости.
Крышка радиатора должна быть герметичной, иначе в системе охлаждения могут образоваться воздушные «карманы» и показания датчика температуры будут неверными.
Состав охладителя должен соответствовать рекомендациям производителя. Обычно используется смесь 50% воды и 50% антифриза. Такая смесь оптимальна по теплопроводности.
Вентилятор должен нормально работать, чтобы двигатель не перегревался.
Если в системе охлаждения установлены термостат или электроконтактный термовыключатель, то необходимо убедиться в их работоспособности.

Диагностика датчика температуры охлаждающей жидкости с помощью мультиметра и контактного пирометра

С помощью мультиметра проверяется сопротивление терморезистора в отключенном от жгута датчике. Выходное напряжение датчика проверяется при подключенном жгуте. Оба этих параметра должны соответствовать спецификации. Для некоторых моделей американских автомобилей стандартные значения указанных параметров датчиков температуры приведены в таблице.
Непосредственно на работающем двигателе автомобиля температура проверяемого датчика может быть проконтролирована с помощью контактного пирометра (рис. 1в).
Если датчик температуры исправен, а соответствующий код неисправности сохраняется в памяти ЭБУ-Д, то скорее всего, проблема с соединительным жгутом. Проводка между датчиком и ЭБУ-Д проверяется по методикам и диагностическим картам производителя.
Неисправный датчик не будет соответствовать стандартным параметрам и должен быть заменен, так как ремонту не подлежит.
Номинальное (рабочее) значение температуры охлаждающей жидкости варьируется в зависимости от моделей двигателя. На одних моделях термостат открывается при температуре 82°С, на других — при 90°С и выше. Прежде, чем заменять датчик, следует убедиться, что двигатель работает с температурой, оговоренной в спецификации. Обычно считается, что двигатель полностью прогрет, когда вентилятор включился и выключился два раза.

Диагностика датчика температуры охлаждающей жидкости с помощью сканера

На дисплей сканера, подключенного к бортовому диагностическому разъему, выводятся текущие значения температуры охлаждающей жидкости. Измерение текущего (изменяющегося под воздействием температуры) значения сопротивления датчика не требуется, так как сканер автоматически сопоставляет эти значения с указанными в спецификации значениями напряжения и температуры датчика. Эти значения сравниваются со значениями температуры полученными с помощью пирометра. Если разница превышает 5°С, проверяются на исправность цепь подключения датчика к ЭБУ-Д и разъем на датчике, контакты которого не должны быть окислены. При исправном жгуте датчик заменяют.

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки (ДПД) установлен сбоку на дроссельном патрубке и связан (механически сочленен) с осью дроссельной заслонки. Датчик представляет собой трехвыводной потенциометр, на один вывод которого подается плюс стабилизированного напряжения питания 5 В, а другой вывод соединен с массой. С третьего вывода потенциометра (от ползунка) снимается выходной сигнал для ЭБУ-Д. Когда, от воздействия на педаль управления, дроссельная заслонка поворачивается, изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 1 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть не менее 4 В. Отслеживая выходное напряжение датчика, электронный блок управления корректирует количество впрыснутого форсунками топлива в зависимости от угла открытия дроссельной заслонки. Так в системах топливного питания с электронно-управляемым впрыском реализуется акселерация. В большинстве случаев ДПД не требует никакой регулировки, так как блок управления воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки), как нулевую отметку. Однако датчики положения дроссельной заслонки некоторых производителей нуждаются в настройке, которая в таком случае выполняется по спецификации и методике производителя.
В соответствии с американским стандартом исправный ДПД должен выдавать напряжение в диапазоне 0,5…4,5 В в зависимости от положения дроссельной заслонки. Сигнал при повороте дроссельной заслонки должен меняться плавно, без скачков и провалов.
При проверке ДПД наиболее эффективным оказывается применение автомобильных цифровых запоминающих осциллографов (например, «Fluke 98»).
На рис. 2 показано подключение ДПД к автомобильному осциллографу, на рис. 3 — осциллограммы. По осциллограмме сразу видно исправен датчик или нет. Наличие провалов или скачков в выходном напряжении ДПД обязательно приводит к неправильной работе системы управления двигателем и ухудшению ездовых характеристик двигателя.
Провалы и скачки в выходном сигнале ДПД заслонки могут иметь длительность порядка миллисекунд и не могут быть обнаружены с помощью обычного вольтметра. Они появляются при износе резистивного слоя или ползунка в потенциометрическом датчике. Нужен автомобильный мультиметр с режимом определения максимального/минимального значения сигнала или запоминающий осциллограф.
ДПД следует проверять в следующих случаях:
- при получении соответствующих кодов неисправностей;
- при затрудненном пуске, неустойчивой работе или остановках двигателя на холостом ходу;
- при повышенном расходе топлива, детонации, обратной вспышке, задержках, провалах, подергивании двигателя и т.д.

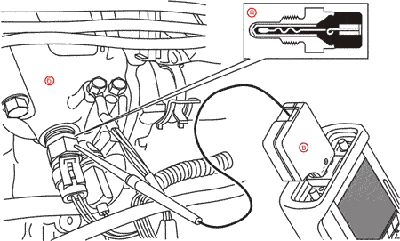

Рис. 1. Датчик температуры охлаждающей жидкости на двигателе автомобиля «Ford»: а — конструктивная модель датчика; б — расположение датчика на проточном патрубке; в — контактный пирометр для измерения температуры датчика

Рис. 2. Проверка датчика положения дроссельной заслонки: а — в цепи на борту автомобиля; б — вне цепи; 1 — питание +5 В, 2 — сигнал, 3 — общий (масса)

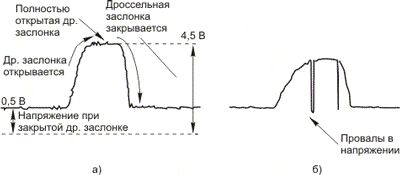

Рис. 3. Осциллограммы сигналов исправного (а) и неисправного (б) датчиков положения дроссельной заслонки
* Продолжение. Начало см. «Ремонт & Сервис», № 6, 2002, с. 58.

Статья опубликована в журнале "Ремонт и сервис", № 9 за 2002 г.
